空間光調制器(SLMs)是一種基于硅上液晶(LCoS)工藝的莱睁，可編程的自適應光學元件待讳。在許多涉及高功率激光器的應用中仰剿，SLM可能會
受到強激光照射创淡，這可能導致對SLM永久性的琳彩，不可逆的損壞。實際應用中，許多因素會影響到SLM的光強閾值汁针，包括激光波長术辐，脈
沖持續時間辉词，激光重頻，光束直徑猾骡，脈沖空間輪廓瑞躺，時間輪廓和入射角等兴想。本文有助于讀者理解激光損壞SLM的機制，是幫助使用者
預期SLM的損壞閾值水平的實用指南捞镰。
一凸丸、簡介
激光引起的損傷的原因主要有兩類：
熱吸收-產生于SLM中一種或多種材料對激光能量的吸收屎慢。這種損傷形式一般適用于連續波(CW)激光器、長脈沖(單脈沖長度≥1 ns)激光
器和高重復率的激光器腻惠，這些激光器的平均功率可以非常高欲虚。
介電擊穿-當高峰值功率密度的激光器以超過熱吸收速率的速度將電子從材料中剝離而導致燒蝕損傷時發生。這種損傷形式一般適用于
具有高峰值功率的短脈沖激光器為了說明這些概念苍在，圖1-圖5舉例說明了隨時間變化的激光功率密度曲線(紅色單線)和材料溫度(藍色雙
線)。每條曲線顯示了高脈沖功率密度如何能立即導致介質擊穿寂恬，以及在整個激光脈沖周期中材料溫度如何升高莱没，從而接近熱損傷點。
不同的材料有不同的吸收率饰躲，不同的熱損傷溫度牙咏，不同的介電擊穿等級。

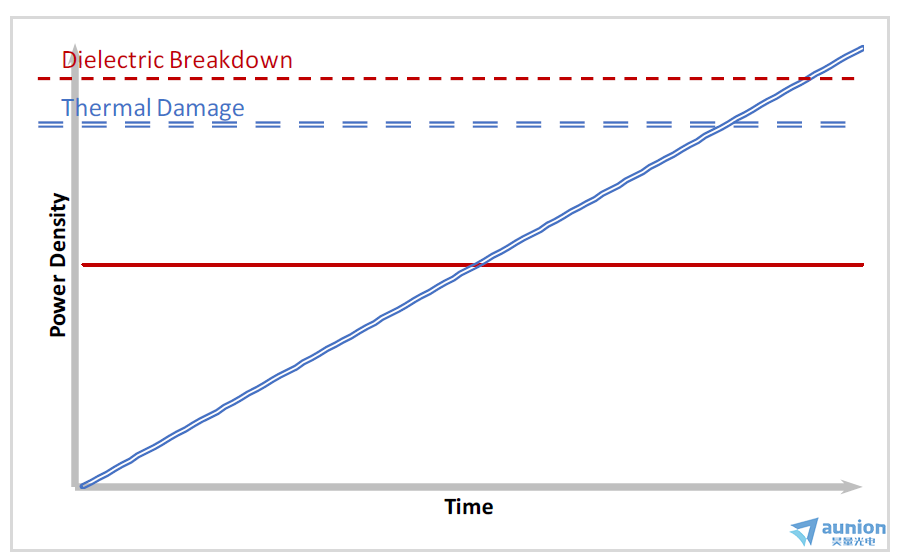

圖1 連續波激光摔握，損傷由高平均激光功率密度引起的熱效應導致。降低功率密度丁寄，可以防止損壞

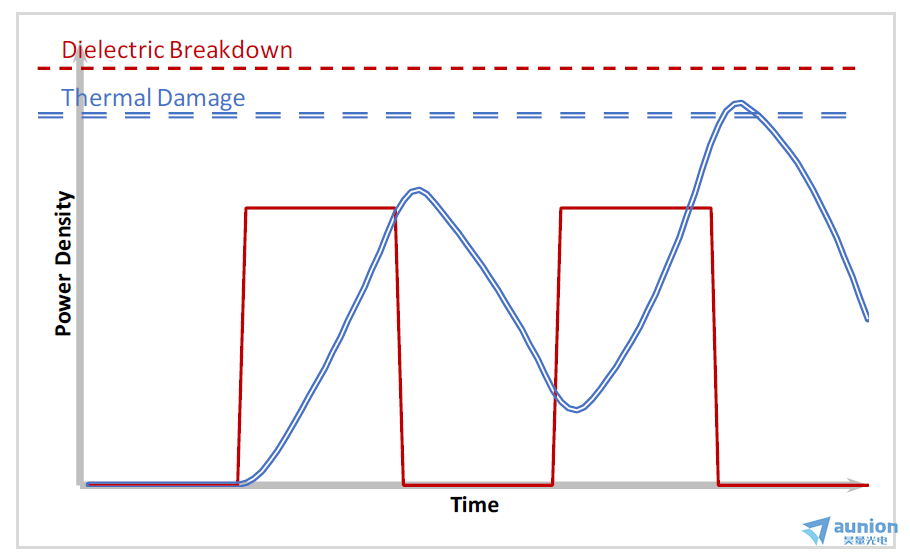

圖2 長脈沖激光氨淌，高功率密度引起的熱損傷伊磺。減小峰值功率或減小脈沖寬度以防止損壞

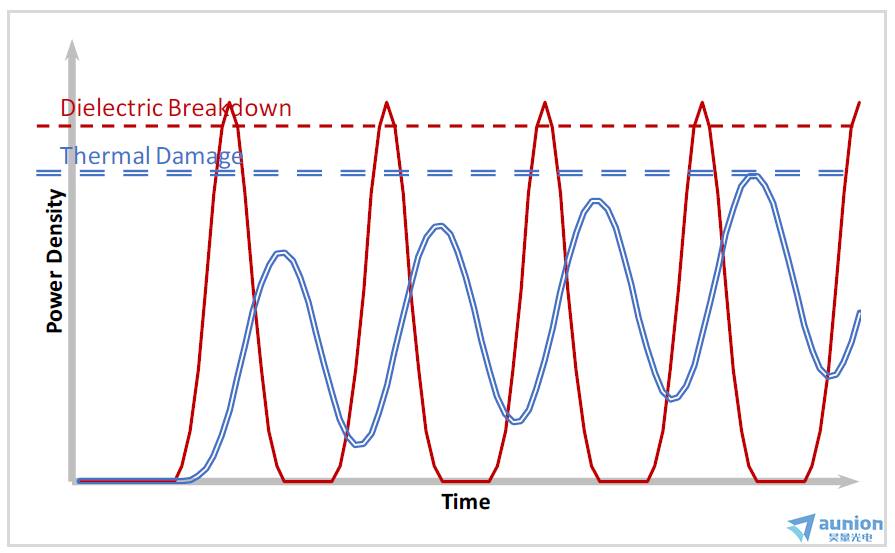

圖3 短脈沖激光屑埋，高功率密度引起的介質擊穿豪筝。降低峰值功率密度摘能，防止損壞

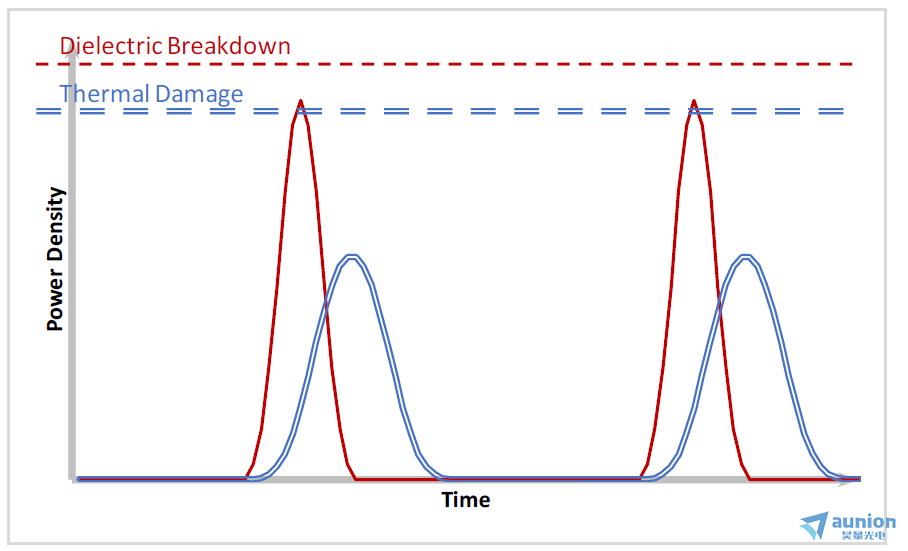

圖4 短脈沖激光器徊哑，低重復率，無損傷

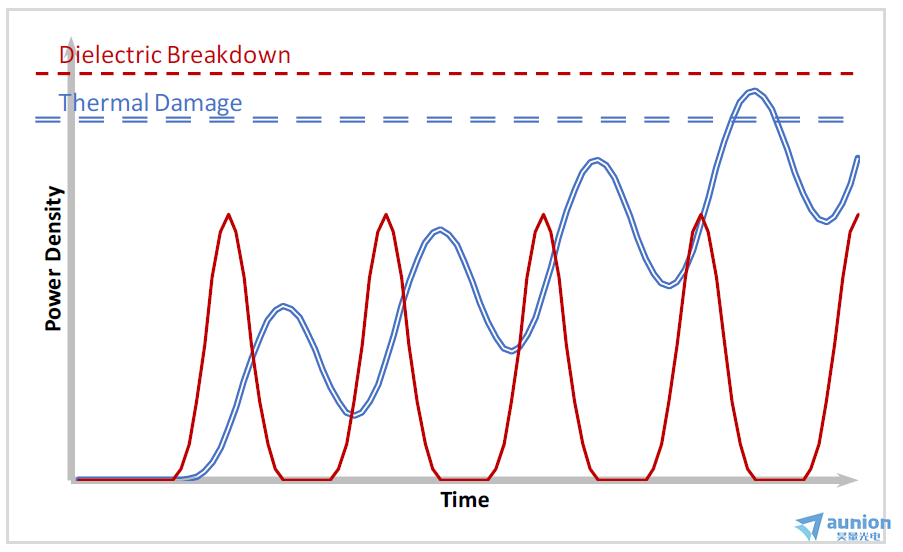

圖5 短脈沖激光莺丑，高重復率導致熱損傷。降低峰值功率密度或降低重復率梢莽，以防止損壞
二、 激光損傷的定義

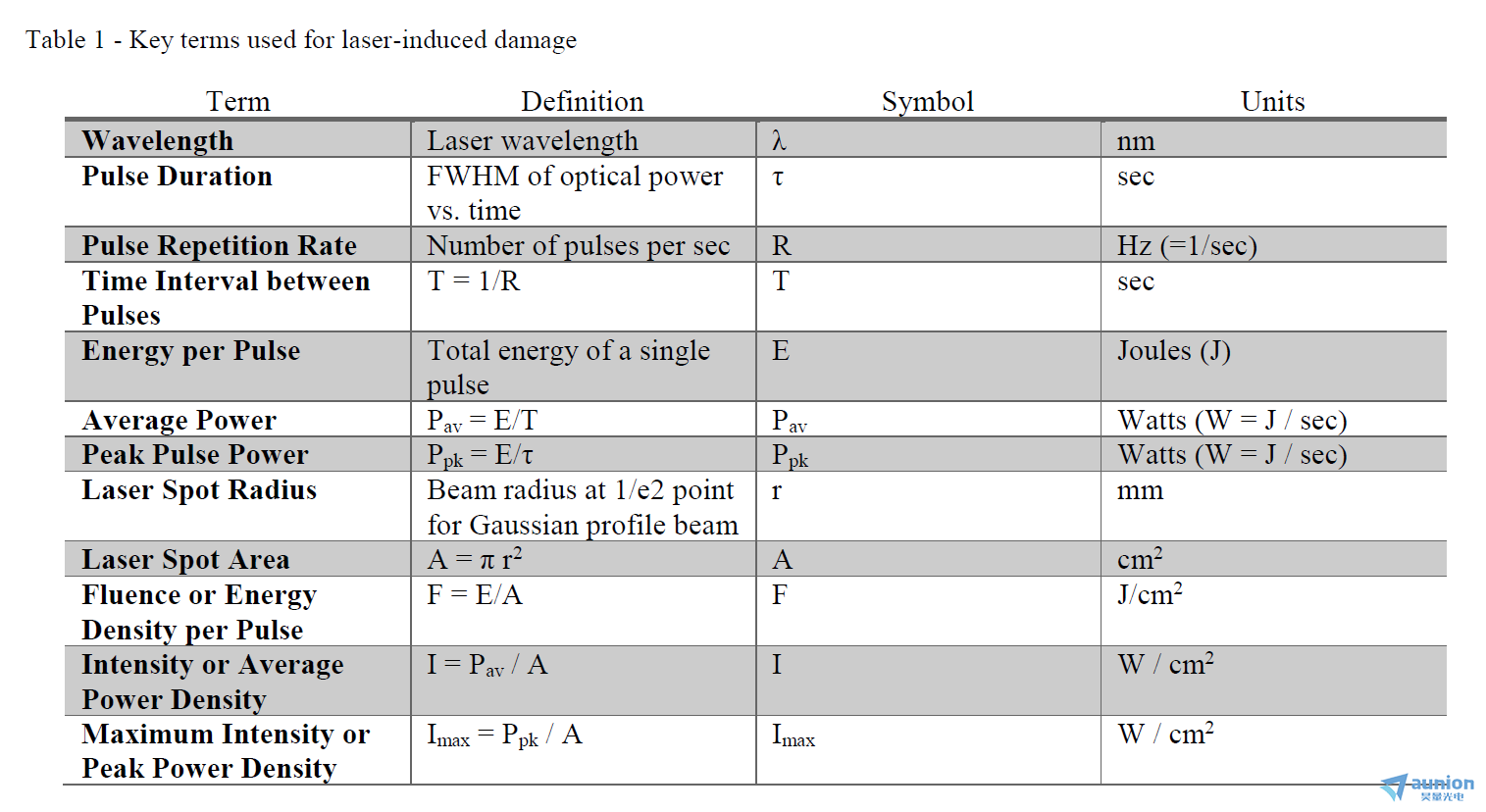

為了充分理解激光損傷原理昏名，首先有必要定義一些關鍵術語和變量，這些術語將用于下面的方程中轻局，請參閱表1和圖6來了解這些術
語。這些術語與ISO標準21254“激光損傷閾值試驗方法”中定義的術語一致仑扑。
SLM的脈沖激光器的LIDT值通常用能量密度或通量積分（單位： J/cm2）表示览爵。如果脈沖具有矩形輪廓蜓竹，如圖6所示，能量通量積分F
等于峰值功率Ppk乘以脈沖持續時間T俱济，再除以激光光斑面積A，見公式1蛛碌。
圖6 一個脈沖激光器的矩形“能量-時間”剖面
(1)
如果脈沖具有高斯形狀左医，如圖7所示，計算通常使用由高斯分布的1/e2功率級定義的脈沖持續時間來完成浮梢。在這種情況下跛十，能量E的定
義如公式2所示秕硝。激光光斑面積如式3所示，其中d為光束直徑奈偏。這導致通量F的計算如公式4所示

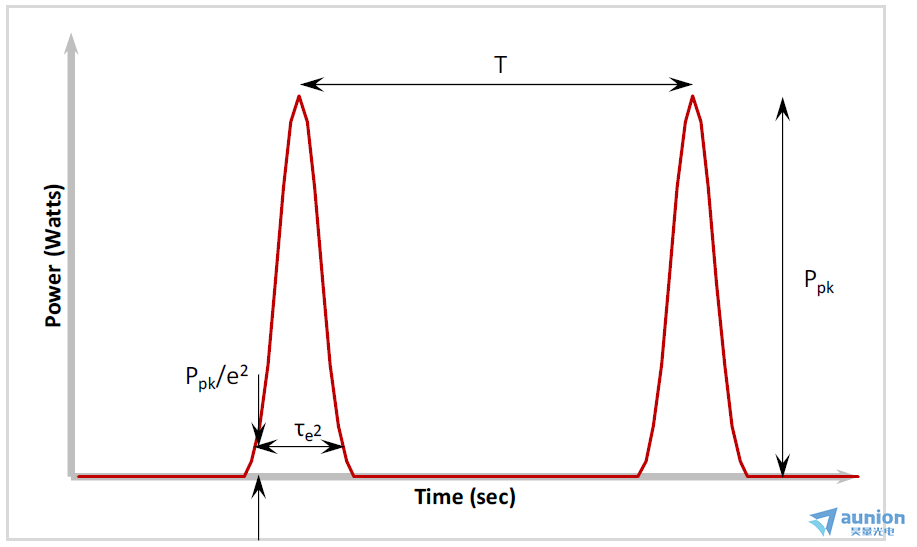

圖7 A高斯時間剖面脈沖激光器
三、SLM的激光損傷閾值測試光路
Meadowlark光學使用如下光路測試SLM的損傷閾值惊来。該測試的目的是確定SLM對各種激光光源的光強損傷閾值。光學測試配置示意圖
如圖8所示

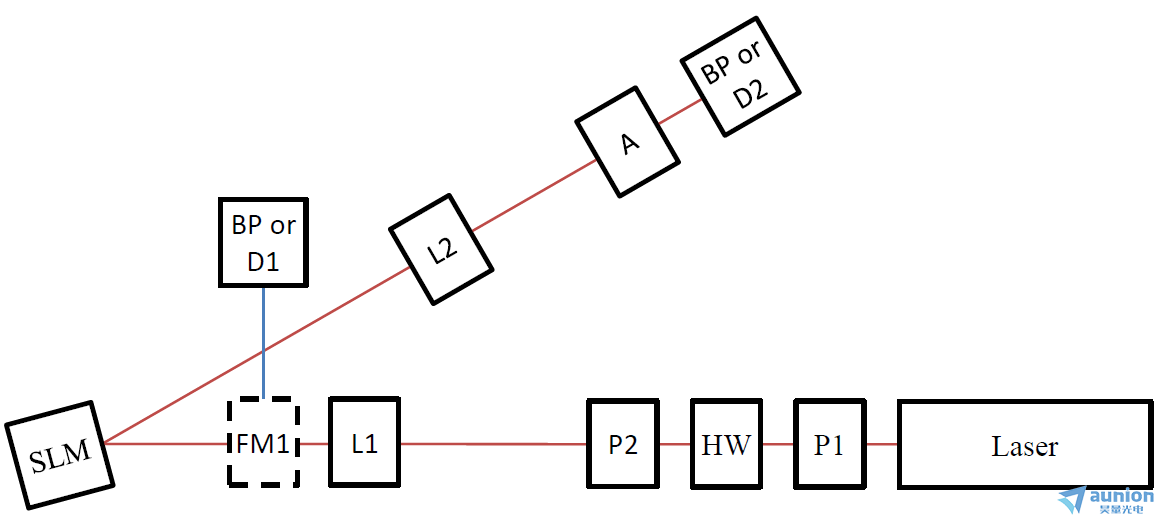

圖8 光學測試配置棺滞，A=光圈，BP =光束輪廓儀枉证，F(xiàn)M=反光鏡，HW=半波延遲器室谚，L=透鏡，D=探測器崔泵，P=偏振器
最初，光束輪廓儀被置于“BP或D1”位置憎瘸，其具有與FM1到SLM的相同路徑長度。 使用FM1的位置，捕獲光束直徑和輪廓并測量，為我
們提供將出現在SLM上光束的區域信息含潘，用于后續功率密度計算。 然后將閃耀光柵的相位寫入SLM以將進入的激光束轉向到遠場中發
生的第一階衍射位置遏弱。 然后將光束輪廓儀移動到位于L2的焦平面的“BP或D2”位置。 這可以將SLM上的相位遠場傅立葉平面成像漱逸，使
得可以通過調節光圈尺寸和位置來分離第一階衍射光束。 這使得當光束輪廓儀用探測器替換時饰抒，能夠監視第一階衍射能量肮砾。
對于實際測試袋坑，將激光器設置為最大功率，并使用P1婆誓，HW和P2的集合來改變?nèi)肷涞絊LM上的功率也颤。 P2具有固定的方向洋幻，以確保偏振
是線性的翅娶，并且相對于SLM處于固定的軸上。 將FM1放在適當?shù)奈恢贸П樱缓髮1和HW繞光軸旋轉输吏，以達到在D1上測得的所需激光能
量，并記錄該能量讀數贯溅。 然后將FM1翻轉到適當?shù)奈恢弥袈龋Ⅻc(diǎn)亮SLM它浅。 一旦D2以脈沖激光頻率實現了同步鎖定，就記錄D2上的讀
數鄙麦。
然后繪制D1中的能量與D2處的能量之比典唇，并進行監控。 如果該比率急劇變化介衔，則SLM將不再以相同的效率將光引導至一階衍射位置，這表明已編程的相位光柵發生了變化炎咖，因此發生了激光引起的損壞寒波。
您可以通過我們的官方網站了解更多的產品信息，或直接來電咨詢4006-888-532俄烁。
