多光子顯微鏡設計實用指南（11）
5. 中繼系統TheImage relay system
在第 4 節中，我們重點討論了如何在顯微鏡系統中產生和保持短的桃笙、高能量的激光脈沖氏堤。雖然這些是搭建 MPLSM 系統的基本方面，目前為止搏明，我們還沒有討論通過使用激光的光柵掃描焦斑來構建圖像的過程鼠锈。在本節中，我們將簡要描述圖像構建過程（第 5.1 節）并概述激光掃描的基本原理（第 5.2 節）星著。然后簡要討論旁軸系統設計的局限性（第 5.3 節）购笆。我們還將討論使用計算機輔助光學設計來優化掃描時聚焦脈沖的空間特性（第5.4 和 5.5 節），以及如何改進FOV 和場曲（第 5.3a 和 5.5 節）虚循。最后同欠，我們將討論擴展到涵蓋提高數據采集率的多焦點方法（第 5.4 節）。
5.1 MPLSM系統的圖像構建
如第 2 節所述横缔，MPLSM 與其他成像方式相比的一個顯著優勢是它對混濁（例如生物）介質的散射相對不敏感铺遂。如第 2.3 節所述，非線性對比機制將激發限制在聚焦焦斑的體積內茎刚。這可以實現全場檢測——消除共焦針孔——非線性信號由非成像探測器（例如光電倍增管）收集和量化襟锐。由于已知信號源自于焦點，因此所有收集的非線性光都可以歸因于樣本中的該點膛锭。
為了形成一幅圖像粮坞，通過掃描聚焦于樣本中的焦點來量化每個體素的非線性信號強度。一個簡單并且直接的方法是初狰，在激光焦點保持靜止的情況下掃描樣本來形成圖像莫杈。但是樣品保持靜止，掃描激光的方法通常更受歡迎奢入，盡管它更難以實施姓迅，但是這種方案具有卓越的圖像采集速度和樣品穩定性崎坊。激光掃描的方式要求在保持以物鏡后背孔徑為中心的情況下埂奈，光束的入射角發生變化；這樣可以防止漸暈。因此剂陡，激光掃描過程不僅決定了FOV（field of view），而且對整個掃描區域的激發效率也有顯著影響驼仪。
最簡單的多光子顯微鏡版本是單焦點掃描感興趣的區域的MPLSM系統觅闽。雖然已經報道了許多多焦點 MPLSM 系統，但我們首先以單焦點系統為例來說明光束傳輸?shù)綐悠返膯栴}聋伦。然后夫偶，我們將討論范圍擴大到包括多焦成像技術，并討論由此類系統引入的一些獨特問題觉增。
5.2單焦點系統
在這里我們將重點介紹將軸向掃描與橫向掃描解耦的系統兵拢。在該系統中，3維體積圖像是通過橫向平面的順序掃描來收集的逾礁，橫向平面垂直于光軸说铃。因此，橫向掃描是成像的關鍵嘹履。
為了使物平面上的焦點橫向偏轉腻扇，在物鏡后背孔處對準直激發光束施加一個控制的入射角。如圖17所示砾嫉，在旁軸近似下幼苛，物體平面的偏轉幅度（Δ）與物鏡的焦距和相對于光學后背孔徑的光軸夾角的入射角（θ）成正比。激光掃描系統的關鍵在于設計一個系統焕刮，該系統可以在沒有漸暈的情況下舶沿，改變物鏡后背孔徑的空間準直照明光束的入射角。

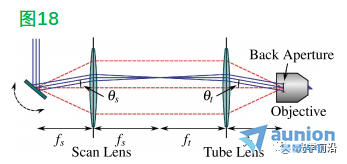

可以通過多種方式掃描激光光束的角度配并，包括聲光偏轉器 (AOD)暑椰、諧振和非諧振電流掃描鏡、多邊形掃描鏡和微機電掃描鏡 (MEMS) 荐绝。主要的方法是使用一對電流掃描鏡一汽，每個橫向維度使用一個，在橫向平面中偏轉入射光束低滩。圖18所示為針對一個橫向維度的示例召夹，其中光軸用虛線表示。在物鏡的后背孔徑恕沫，我們要求光束準直入射监憎，這樣它就不會離開孔徑（漸暈），角度隨著掃描儀的旋轉而變化婶溯。掃描光學系統的目的就是將掃描鏡的光束偏轉角映射到物鏡的入射角鲸阔。一個簡單的解決方案是使用雙遠心系統將掃描鏡圖像中繼到物鏡的后背孔徑偷霉。
像方遠心是指光闌放置在光學器件之前， 這樣不同視場角的主光線在焦平面上平行褐筛。與像方遠心對應的是物方遠心类少，兩個系統的串聯組合構成雙遠心。當掃描鏡頭被稱為遠心時渔扎，通常意味著鏡頭不僅滿足 F-θ 條件硫狞，而且光闌被放置在掃描設備上，以確保遠心性晃痴。
為了構建雙遠心中繼系統残吩，第一個中繼透鏡放置在掃描鏡之后一個焦距處，第二個中繼透鏡放置在物鏡后背孔徑之前一個焦距處倘核，中繼透鏡之間的距離為二者的焦距之和泣侮。請注意，遠心區域位于鏡頭之間紧唱，而其他雙遠心系統則在中繼系統的任一側都是遠心的活尊。由于中繼透鏡的位置，這種配置被稱為 4f 中繼系統琼蚯。 它們的焦距之間的任何差異都會導致一定的放大倍數。
DOI：https://doi.org/10.1364/AOP.7.000276
