自適應光學+貝塞爾光束+雙光子熒光實現高時空分辨率在體體積成像

技術背景：

活生物體的生物過程成像需要具有三維高時空分辨率率的光學顯微成像手段。如另锋，在體腦成像需要亞微米空間分辨率區分突觸(synapses)滞项、神經元用來通訊和協調活動(communicate and coordinate activity)的特定亞細胞結構等，以及亞秒級時間分辨率來追蹤神經元活動夭坪。盡管在一個體積內(如跨同一神經元的樹突)研究突觸活動是常用的手段文判，但是仍然缺乏能以高時空分辨率對突觸進行三維成像的方法。

在體成像技術中室梅，雙光子熒光顯微鏡(two-photon fluorescence microscopy, 2PFM)是對大腦這樣的不透明組織進行成像的z流行技術戏仓，其微小的雙光子吸收截面將熒光產生限制在顯微鏡物鏡的聚焦體積內疚宇。為了對樣品中的單個光學截面進行成像，2PFM在二維掃描激發焦點并記錄每個位置的熒光信號赏殃，衍射極限焦點提供z亮的熒光信號以及z高的空間分辨率敷待。然而，只有通過自適應光學(adaptive optics, AO)才能維持在體深度的高空間分辨率嗓奢，自適應光學可以測量和校正成像光穿過光異質樣品時在波前積累的光學像差讼撒。AO與2PFM相結合浑厚，將校正的相位模式應用于物鏡后瞳平面(back pupil plane)的激發波前股耽，可以實現衍射極限性能，并且可以在大腦表面以下數百微米處解析突觸钳幅。

大腦的在體成像也需要高時間分辨率物蝙，對于大腦內的功能成像，需要亞秒級的時間分辨率來跟上神經元活動的產生和傳播敢艰。傳統的2PFM通過在三個維度上依序掃描其激發焦點來實現三維成像诬乞，這導致體積成像速率遠低于其二維幀率。使用貝塞爾光束作為激發焦點的體積2PFM成像钠导，可以對焦點區域?qū)崿F(xiàn)軸向拉長但是橫向受限震嫉，從而能夠同時對由二維掃描區域和貝塞爾焦點的軸向長度定義的體積內的結構進行成像，將二維幀速率轉換為三維體積速率牡属。

然而票堵，就像通過完全照射物鏡back pupil形成的傳統雙光子激發焦點一樣，通過用環形pattern照射pupil形成的貝塞爾焦點也會經歷樣品引起的像差逮栅，在傳播通過像差媒介后降低光束輪廓悴势。貝塞爾聚焦質量如何受光學像差影響，以及如何校正這些像差以在深度上恢復衍射極限性能仍然還知之甚少措伐。

技術要點：

基于此特纤，美國加州大學伯克利分校的Wei Chen(一作)和Na ji(通訊)提出一種有效的自適應光學方法，可以校正物鏡焦平面上貝塞爾焦點的失真波前侥加，并恢復衍射極限成像性能捧存，從而實現在體體積成像的高時空分辨率。作者將AO Bessel聚焦掃描2PFM應用于深度上達500um的斑馬魚幼苗和小鼠大腦體積成像担败，證明了在體突觸結構和功能測量的靈敏度和分辨率的顯著提升昔穴，從而能以高精度對突觸鈣和谷氨酸活性進行體積測量(包括同時記錄小鼠皮層中頂端和基底樹突棘的谷氨酸活性)。

(1)從理論上和實驗上表征了不同像差模式如何影響2PFM中貝塞爾焦點的質量氢架。

(2)通過在物鏡焦平面而不是傳統AO中的光瞳平面控制激發波前傻咖，開發了一種高效且有效的像差校正方法，從而能夠恢復衍射極限成像性能岖研。

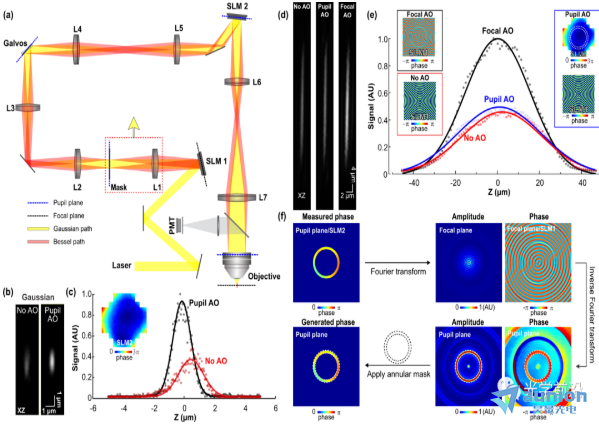

圖1卿操、高效像差校正用于貝塞爾焦點掃描2PFM

實驗結果：

圖2警检、像差校正恢復衍射極限分辨率用于斑馬魚幼苗在體體積成像

通過貝塞爾聚焦掃描在2 Hz的體積速率下以及無AO和有AO的情況下對體積(128×100×60 μm3，從Z=190μm到Z=250μm below pia)中GCaMP6s+樹突和樹突棘的自發鈣瞬變進行成像害淤。

清醒小鼠在體視覺皮層神經元基底樹突棘中視覺誘發谷氨酸信號(iGluSnFR-A184S)的體積成像扇雕。通過貝塞爾聚焦掃描在無AO和有AO(128×128×60μm3，從Z=120μm到Z=180μm below pia)的情況對比窥摄。視覺刺激：偽隨機序列中的12個全場漂移光柵(0° 至330°镶奉，增量為30°）。對每個刺激重復20次試驗崭放，視頻為試驗平均結果哨苛。

附錄：

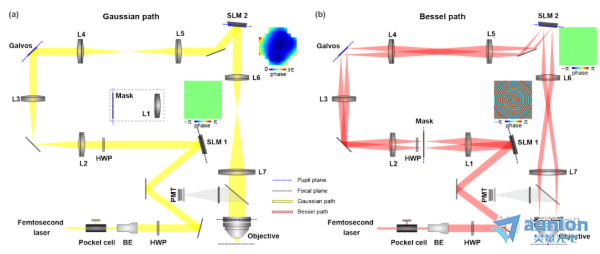

AO高斯和AO貝塞爾焦點掃描2PFM光路

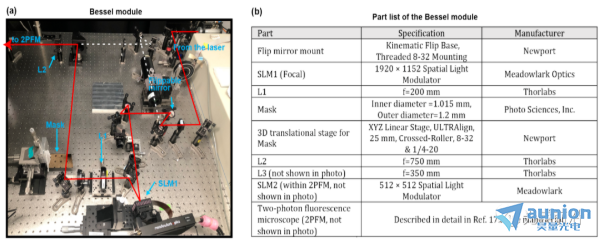

(a)位于激發激光器和2PFM之間的貝塞爾模塊照片。原始的高斯路徑(白虛線)和貝塞爾路徑可以通過翻轉反射鏡切換貝塞爾模塊零件清單

參考文獻：Chen, W., Natan, R.G., Yang, Y. et al. In vivo volumetric imaging of calcium and glutamate activity at synapses with high spatiotemporal resolution. Nat Commun 12, 6630 (2021).

DOI：https://doi.org/10.1038/s41467-021-26965-7
