本文簡單介紹了雙光子顯微鏡的技術背景希柿，以及純相位液晶空間光調制器在雙光子顯微鏡進行體積成像時提升成像的掃描速度和成像質量的優勢诊沪。美國Meadowlark Optics公司專注于模擬尋找純相位空間光調制器的生產設計，我們也簡單介紹了對于雙光子應用中Meadowlark公司SLM非常適合的性能特點曾撤，如高刷新率端姚、高相位穩定性、高損傷閾值等挤悉。
1436Hz純相位空間光調制器在雙光子/鈣離子成像中的應用
一渐裸、引言
雙光子成像是利用雙光子吸收的一種成像技術，雙光子吸收是指原子或分子在時間和空間上同時吸收兩個光子而躍遷到高能級的現象装悲。因此反應概率遠小于一般的單光子吸收昏鹃，它的幾率正比于光強度的平方。神經元鈣成像（calcium imaging）技術的原理就是借助鈣離子濃度與神經元活動之間的嚴格對應關系诀诊，利用特殊的熒光染料或者蛋白質熒光探針（鈣離子指示劑洞渤，calcium indicator），將神經元當中的鈣離子濃度通過雙光子吸收激發的熒光強度表征出來畏梆，從而達到檢測神經元活動的目的您宪。
美國Meadowlark Optics公司專注于模擬尋找純相位空間光調制器的設計、開發和制造奠涌，有40多年的歷史宪巨，該公司空間光調制器產品廣泛應用于自適應光學，散射或渾濁介質中的成像溜畅，雙光子/三光子顯微成像捏卓，光遺傳學，全息光鑷(HOT)慈格，脈沖整形怠晴，光學加密，量子計算浴捆，光通信蒜田，湍流模擬等領域。其新推出的HSP1K（1024x1024）SLM系列的高刷新速度选泻、高損傷閾值冲粤、大通光孔面的特性十分適用于雙光子/多光子/鈣離子成像這一領域美莫。

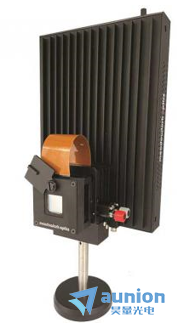

圖1. Meadowlark 新推出 1024 x 1024 1K刷新率SLM
二、雙光子/鈣離子成像技術介紹
雙光子激發顯微鏡（Two-photon excitation microscopy）是一種熒光成像技術梯捕，可以對活體組織進行深度約1毫米的成像厢呵。它不同于傳統的熒光顯微鏡，其中激發波長短于發射波長傀顾，因?yàn)閮蓚€(gè)激發光子的波長長于所得發射光的波長襟铭。雙光子激發顯微通常使用近紅外（1064nm）激發光，可以激發熒光染料短曾。使用近紅外的好處是可z大限度地減少組織中的散射寒砖。由于多光子吸收，同時能夠減小背景噪聲嫉拐。這兩種效果都會導致這些顯微鏡的穿透深度增加入撒。
基于熒光指示劑的鈣成像提供了一種監測動作電位的光學方法，并被系統的用于補充微電極記錄椭岩，測量體內的神經元活動。這種方法為重建小型模式生物體整個大腦中的神經元群的活動開辟了道路璃赡。鈣成像技術結合雙光子顯微鏡使得在體內測量深層神經元群體的活動成為可能判哥。隨著熒光顯微鏡技術的迅速發展凉敲，純相位液晶空間光調制器在體鈣成像技術的應用也得到了蓬勃發展睦霎。
圖2. 小鼠腸切片上的雙光子激發顯微鏡圖片。 紅色：肌動蛋白缩筛。 綠色：細胞核侯谁。 藍色：杯狀細胞粘液锌仅。 通過鈦-藍寶石激光器在波長780 nm處激發獲得
三、LCoS-SLM在雙光子/鈣離子成像中的應用
在經典的雙光子掃描顯微鏡中墙贱，飛秒激光束被聚焦到一個衍射有限的光點热芹，并在樣品上掃描。發出的熒光被一個光電倍增管接受惨撇，其時間信號被映射到相應的像素上伊脓，zui終形成圖像。由于樣品被激發魁衙，信號是被逐點采集的报腔，這種方法克服了散射組織的廣域成像中像素交叉干擾。由于雙光子顯微鏡具有更高的光收集效率剖淀、更深的穿透力和更低的光毒性纯蛾，通常是共焦顯微鏡的良好替代方案。
但雙光子顯微鏡或任何激光掃描顯微鏡的致命弱點是它緩慢的速度纵隔，因?yàn)闃悠肥前错樞蛑瘘c(diǎn)掃描成像的翻诉，這將是對更大的神經元回路活動進行成像的一個基本障礙炮姨。有各種掃描方法可用于改善速度，比如XY掃描振鏡 (< 10 fps) 或者是共振掃描器 (> 30 fps) 以及Z軸掃描的壓電控制物鏡米丘。
對于高速的3D體積成像剑令，使用SLM液晶空間光調制器可以將光束分割成不同的目標神經元，同時可激發多個3D位點的神經元拄查，實現多焦點在不同平面中同時快速切換吁津，比如使用Meadowlark的1024x1024空間光調制器可以在近紅外波段切換速度可以達到數百赫茲，在可見光波長實現1K Hz的幀率堕扶。同時也可用于實現光束復用和自適應光學碍脏，產生與散射組織或者光學元件共軛的波前，從而減少來自光學器件和樣品的光束畸變稍算。

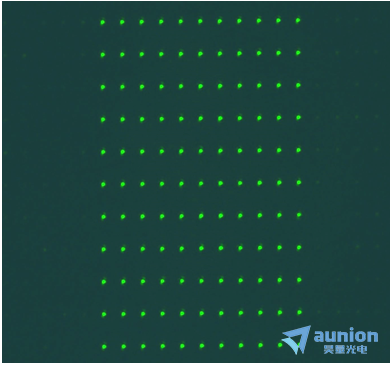

圖3. Meadowlark純相位液晶空間光調制器生成的11x11點陣圖

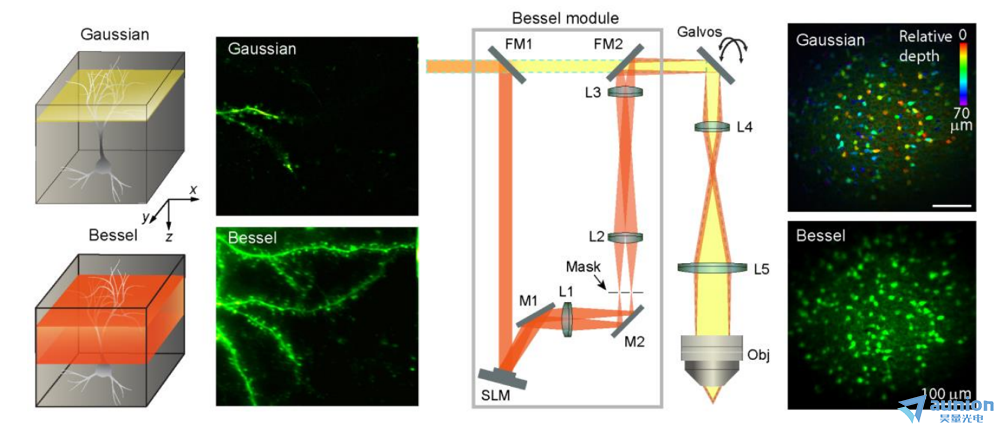

圖4. 使用SLM生成貝塞爾光束
圖5. Lu, R., Sun, W., Liang, Y., Kerlin, A., Bierfeld, J., Seelig, J. D., ... & Koyama, M. (2017). Video-rate volumetric unctional imaging of the brain at synaptic resolution. Nature neuroscience, 20(4), 620
四典尾、雙光子應用對液晶空間光調制器的要求

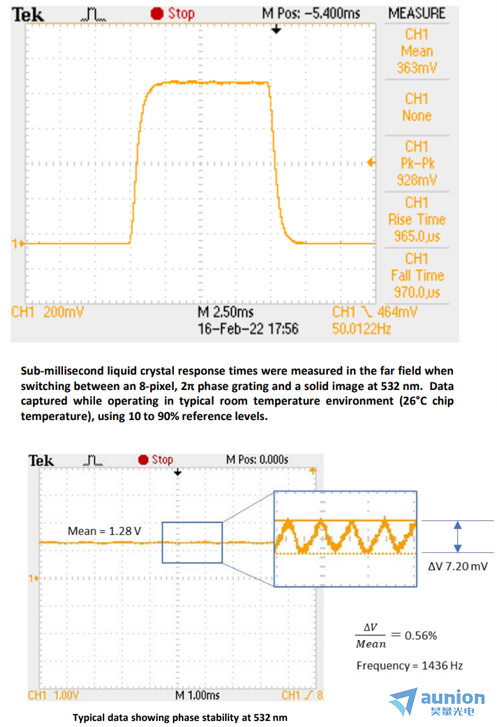

1. 高液晶響應速度 （<1ms），高刷新速度 （1436Hz）
Meadowlark公司 新推出的高刷新頻率LCoS SLM非常適用于雙光子成像糊探，這也是目前市面上能夠提供z快刷新幀率的商用液晶空間光調制器钾埂。它能實現在1064nm大于294.1Hz的純相位調制，將相位不穩定性抑制到前所未有的0.2-1.0%科平。Meadowlark在設計1024 x 1024硅背板時非常謹慎褥紫，以實現高速運行，同時z大程度地提高相位穩定性瞪慧。1024 x 1024 SLM的速度令人難以置信髓考，在典型的室溫環境中運行時，液晶響應時間為0.9至8毫秒（取決于波長）弃酌，可實現全波調制氨菇。

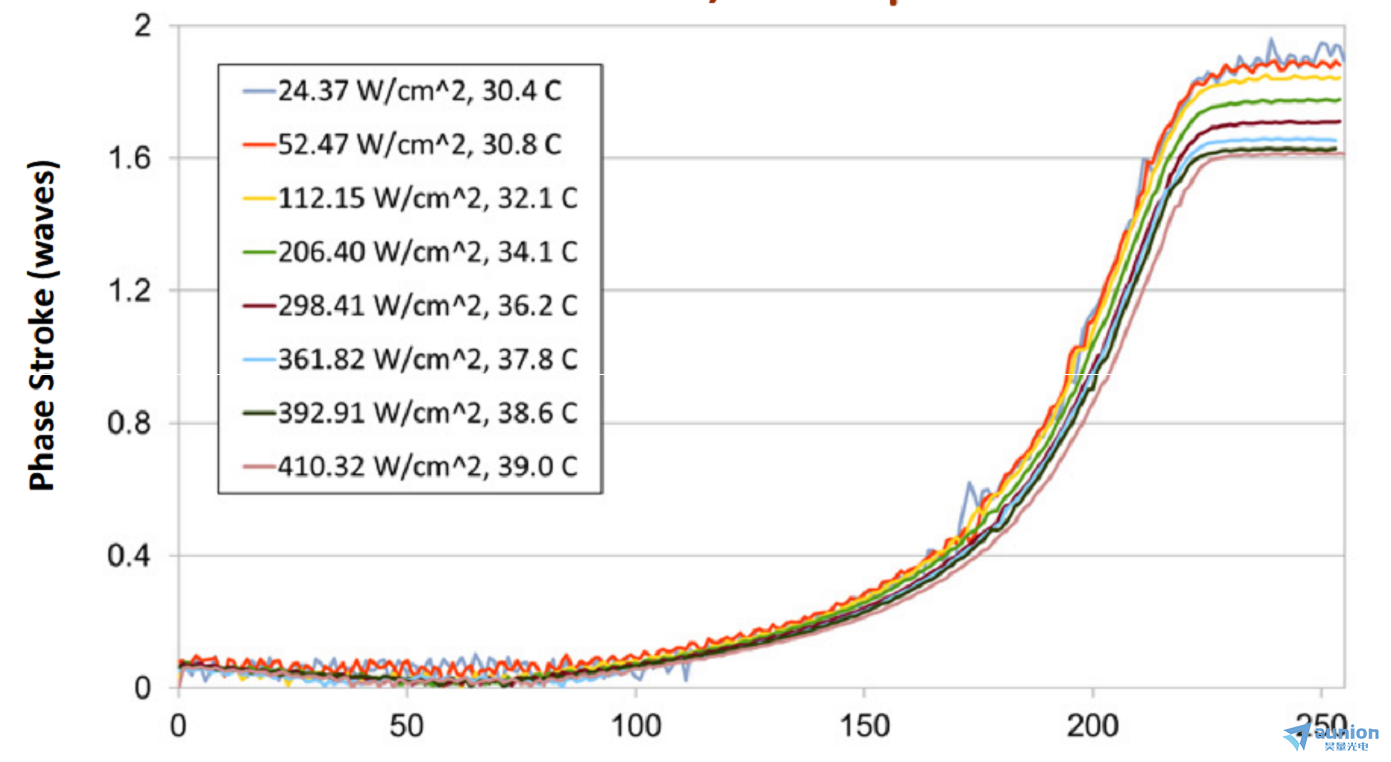

2. 大通光面，可承受更高的激光功率（17.40 x 17.40 mm）
對于光遺傳學妓湘，許多研究人員適用飛秒脈沖激光器查蓉，這需要SLM能夠承受GW/mm2的峰值功率密度。Meadowlark 在900-1100nm 可以提供鍍介質鏡版本的SLM多柑，這大大增加了SLM的損傷閾值奶是，使得能承受更大的激光功率，并得到更好的熒光激發強度竣灌。

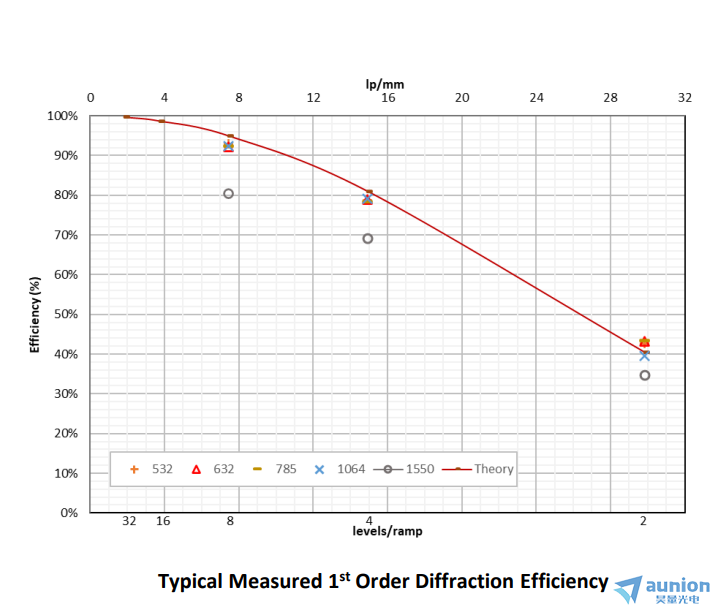

3. 高衍射效率（Up to 98%）
Meadowlark將分辨率做到了1024x1024像素聂沙，對于光遺傳學來說，這可以將入射光分為多個焦點初嘹，并對不同深度進行聚焦成像及汉。1024×1024 空間光調制器可以提供普通版本（97.2%填充因子）和dielectric mirror coated版本（100%填充率）。鍍介電膜版本的SLM反射率可以做到100%屯烦，一級衍射效率可以做到98%坷随。
