DMD是一種微光學電子機械系統(MEMS)隙笆，它包含一組有±12度傾斜狀態的高反射率的鋁正交微鏡陣列斧吐。擁有極高的刷新頻率和可編
程的顯示控制，可以實現對投影區域光能量的調制仲器。這些DLP芯片通常用于高速工業煤率、醫療和高級顯示應用。
光學
作為一種微光學機械電子元件乏冀，它有兩個穩定的微鏡狀態(對大多數當前的DMD來說是+12°和-12°)蝶糯，這是由像素在工作中的幾何結構
和靜電控制決定的。不上電時辆沦，DMD微鏡處于平坦?fàn)顟B(tài)昼捍，上電以后，可以實現雙穩態運行肢扯，兩種偏轉位置決定了光的偏折方向妒茬。按照
慣例，DMD作為空間光調制器蔚晨，正(+)狀態是向照明方向傾斜的乍钻，稱為“打開”狀態。類似地铭腕，負(-)狀態偏離了光照银择，稱為“off”狀
態。通過編程可以控制每一塊微鏡的偏轉狀態和偏轉時間累舷，從而實現DMD“光開關”的功能浩考。圖1顯示了兩個像素，一個處于on狀
態被盈，另一個處于off狀態析孽。這是微鏡唯二的工作狀態搭伤。

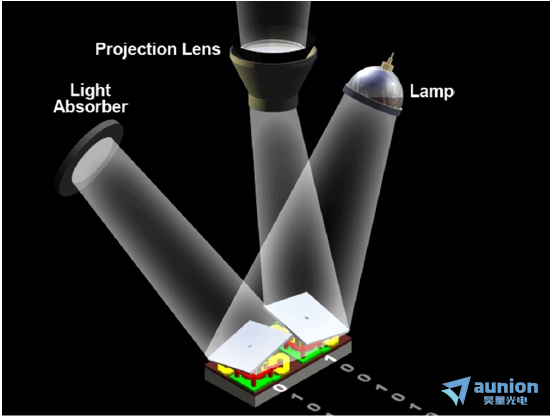

圖1像素處于開/關狀態
機械
在機械上，每一個像素由一個微鏡構成袜瞬，微鏡通過一個通孔連接到一個隱藏的扭轉鉸鏈上怜俐，微鏡偏轉軸沿正方形微鏡的一條對腳線方
向，微鏡的底面與如圖2所示的彈簧片接觸吞滞，這樣的設計佑菩，有助于提高DMD微鏡偏轉的穩定性和響應速度盾沫。該圖顯示了未上電時處于
平坦?fàn)顟B(tài)下的微鏡裁赠。上電后，圖中所示的兩個電極可以通過靜電作用赴精，將微鏡吸附并固定在兩種工作位置佩捞，實現+12°和-12°度的偏
轉。

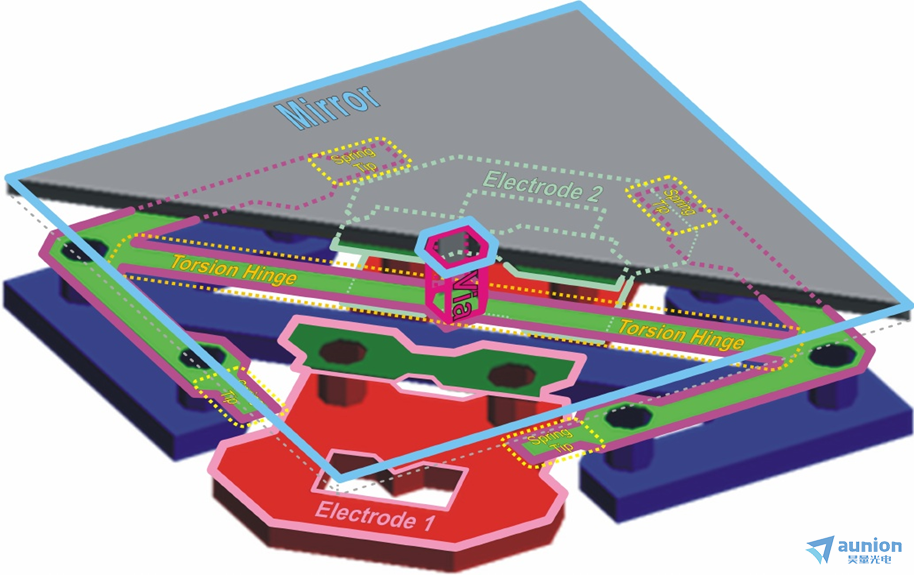

圖2 帶有零件標注的微鏡像素
電雙重cmos存儲器
每個微鏡下面是一個由雙CMOS存儲器元件組成的記憶單元蕾哟，如圖3所示一忱。這兩個記憶單元的狀態不是獨立的，但總是互補的谭确。如果一
個元素是邏輯1帘营，那么另一個元素是邏輯0，反之亦然逐哈。像素存儲單元的狀態對微鏡的機械位置有一定影響芬迄，但加載記憶單元并不會直
接改變微鏡的機械狀態。

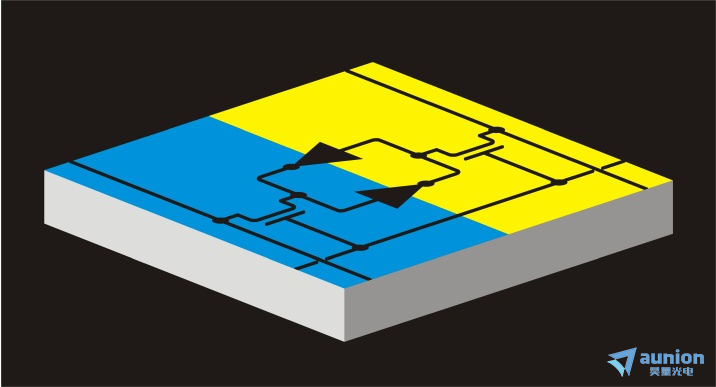

圖3 雙CMOS像素存儲器
存儲狀態和微鏡狀態
雖然雙CMOS單元的狀態決定了微鏡的狀態昂秃，但它不是唯一的因素禀梳。一旦微鏡方位確定，改變存儲單元的狀態不會導致微鏡翻轉到另一種狀態肠骆。因此算途，存儲狀態和微鏡狀態并不是直接聯系在一起的。
微鏡時鐘脈沖-將內存狀態轉換為微鏡狀
為了將CMOS存儲器的狀態轉移到微鏡的機械位置蚀腿，像素必須接收一個“微鏡時鐘脈沖”(以前版本中稱為“復位”脈沖)嘴瓤。這個微鏡時
鐘脈沖暫時釋放微鏡，然后根據下面CMOS存儲器的狀態重新放置它莉钙。因此纱注，重要的是在微鏡時鐘脈沖操作期間不要覆蓋內存單元。
各種DMD數據表指定了微鏡時鐘脈沖發生前后的時間胆胰，即數據不能加載到像素CMOS內存中狞贱。
這允許預加載像素陣列的內存，并通過一個微鏡時鐘脈沖同時改變它們的機械位置蜀涨。
微鏡的上電瞎嬉，斷電
當DMD“上電”或“斷電”時蝎毡，有一些過程是必要的，以確保微鏡的正常操作氧枣，我們稱之為“復位”沐兵。微鏡在上電時觸底，經過一段
時間穩定后便监，微鏡將保持在這個狀態扎谎。在斷電時，微鏡被釋放烧董，實現“復位”毁靶，這時微鏡需要一段時間來達到穩定的平坦?fàn)顟B(tài)。只有當
DMD微鏡穩定后逊移，下一次上電预吆，DMD才能正常偏轉。
