高維光學成像對于最大限度地提取不同光子參數攜帶的信息是必不可少的手段柴罐。獲取的高維光學數據廣泛用于眾多研究領域，包括生物醫學憨奸、農業和電子學革屠。作為高維光學成像的一個分支，單次事件時間成像對眾多的不可重復物理、化學過程的機制理解有重要意義屠阻。本文介紹汪立宏（Lihong V. Wang）團隊研制的單次事件立體偏振壓縮超快攝影系統（SP-CUP）：此系統協同結合壓縮傳感红省、條紋成像、體視學和偏振測量方法實現單次事件時間內被動超快成像国觉，捕獲在皮秒時間分辨率下不可重復不斷演變的現象的五維數據（空間x吧恃、y、z麻诀；到達時間t痕寓；線偏振角ψ）。SP-CUP在高維成像中的光通量蝇闭、序列深度以及時空分辨率和可擴展性方面具有顯著優勢呻率。
單次事件立體偏振壓縮超快攝影系統簡介
高維光學成像對于最大限度地提取不同光子參數攜帶的信息是必不可少的手段。獲取的高維光學數據廣泛用于眾多研究領域呻引，包括生物醫學礼仗、農業和電子學。作為高維光學成像的一個分支逻悠，單次事件時間成像對眾多的不可重復物理元践、化學過程的機制理解有重要意義。單次事件立體偏振壓縮超快攝影系統（SP-CUP）可捕獲在皮秒時間分辨率下不可重復不斷演變的現象的五維數據（空間x童谒、y单旁、z；到達時間t饥伊；線偏振角ψ）象浑，利用壓縮傳感、體視學和偏振測量等方法重建被測現象過程圖像琅豆。

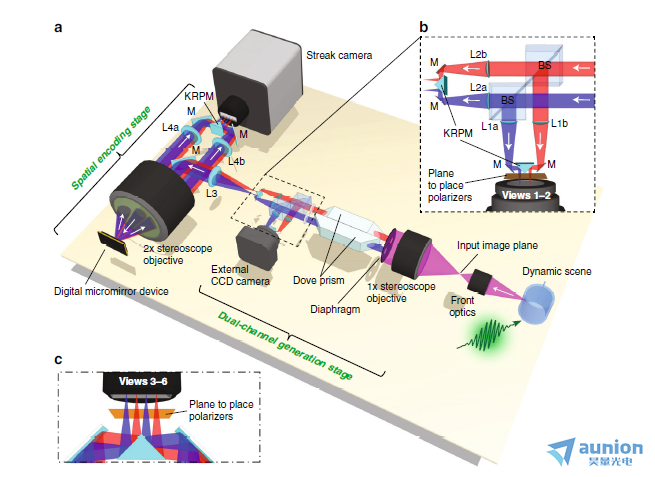

如上圖所示為單次事件立體偏振壓縮超快攝影系統裝置示意圖愉豺。SP-CUP 系統由前光學器件、雙通道生成部分趋距、空間編碼部分和兩個相機組成粒氧。動態被測過程端的像首先由前光學器件成像到連接雙通道生成階段的輸入圖像平面。前光學元件根據特定研究需求改變FOV放大倍率节腐。
在雙通道階段，入射光由物鏡收集后由一對光闌進行采樣生成兩個光通道（如上圖紅藍兩色光）摘盆。然后光通過一對相對旋轉90°的道威棱鏡翼雀。利用道威棱鏡特性旋轉兩光通道的像。經過道威棱鏡后一對分束器將光分成兩個分量（如上圖b所示兩個方向分量）孩擂。兩光通道反射光分量分別被透鏡聚焦再經過反射鏡和直角棱鏡調整光路形成兩彼此旋轉180°的圖像狼渊。外部ccd將這兩個未經時間處理的圖像捕獲。透射分量通過相同配置元件形成對應于反射光的兩個圖像。然后進入空間編碼階段狈邑。
光雙通道被分成反射分量和透射分量
空間編碼階段城须，透射光經過管狀透鏡和立體鏡物鏡，將圖像中繼到數字微鏡DMD上米苹。為圖像編碼糕伐，利用DMD調制：DMD每一個編碼像素會沿表面法線整轉 +12°（“ON”）或 –12°（“OFF”），并將入射光反射到兩個方向之一蘸嘶。用互補圖案掩膜產生的四個反射光束由相同的立體鏡物鏡收集良瞧。收集到的光束通過兩個管透鏡，并由一對平面鏡和一個直角棱鏡調整光路训唱，入射條紋相機褥蚯，形成四個水平對齊的圖像。由條紋相機捕獲時間處理的圖像數據况增。

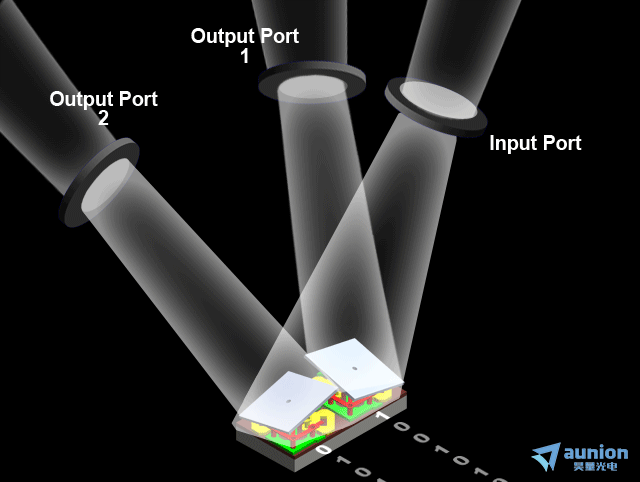

DMD兩個像素的工作示意圖（+12°赞庶、-12°）
實際測量時，在CCD和條紋相機前加偏振片澳骤，可收集偏振信息尘执。最終系統一次采集六個原始信息圖像。并由這六個原始信息圖像還原被測現象的五維數據信息宴凉。
