消光比不同的光柵体啰，各級衍射光的效率
超分辨成像過程中，會在LCOS上加載光柵圖形荒勇，產生衍射光柒莉，利用正負一級光衍射產生需要的圖案。但是有可能因?yàn)楣饴穯?wèn)題沽翔，可能
導致成像光柵消光比有限兢孝，成像的消光比會影響衍射光的效率，下面介紹的是關于仅偎，不同消光比的情況下跨蟹，零級光和其他級次的衍射光
的效率。
在Mathematica中窗轩，UnitBox表示一個高度為1，寬度有限的區域座咆，我打算用這個函數模擬光柵

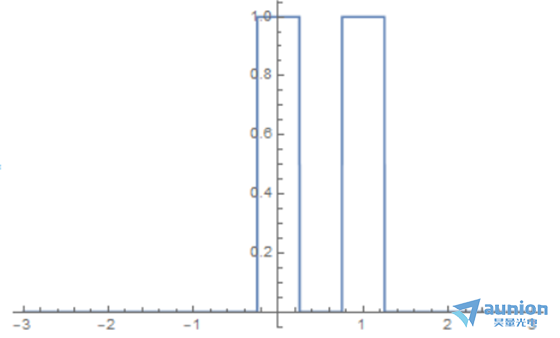

Plot[UnitBox[2 x] + UnitBox[2 x - 2], {x, -3, 3}, Exclusions -> None]
光柵的周期比較多痢艺，是對上述矩陣的復制和平移，可以使用DirectDelta函數即狄拉克函數和上述函數的卷積介陶，來表示想要的結果腹备，如
下所示。將下述的M從-3到3擴展到-n到n斤蔓，就可能比較接近常用的光柵
=UnitBox[2-2u]+UnitBox[4-2u]+UnitBox[6-2u]+UnitBox[8-2u])
Plot[UnitBox[2 - 2 u] + UnitBox[4 - 2 u] + UnitBox[6 - 2 u] +
UnitBox[2 u] + UnitBox[2 (1 + u)] + UnitBox[2 (2 + u)] +
UnitBox[2 (3 + u)], {u, -5, 5}, Exclusions -> None]
將上述M取值范圍修改為-n到n之間
那么最終光強公式可以表示為
當n=1024時

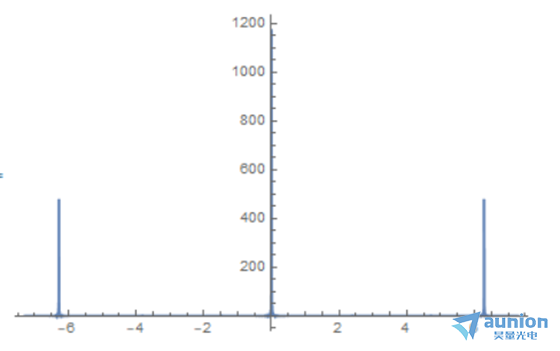

Plot[((Csc[u/2] Sin[(2049 u)/2] Sinc[u/4])/(4 \[Pi]))^2, {u, -2 \[Pi] - 1, 2 \[Pi] + 1}, PlotRange -> All]
若降低對比度植酥，那么起初的UnitBox可以改寫為如下格式

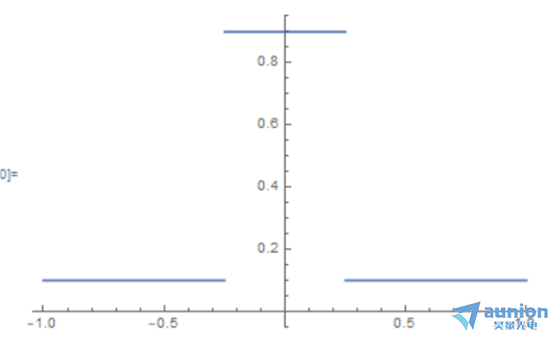

Plot[UnitBox[2 x]*0.8 + 0.1, {x, -1, 1}]
對新的UnitBox重新進行傅里葉變化，其中m描述的是對比度的參數
我處理狄拉克函數是弦牡，僅當函數內部為零時值為1友驮，其他情況為0
因此零級光強為
一級光強為
二級光強為
三級光強為
因?yàn)槎?jí)光強永遠為零驾锰，觀察零級光卸留，一級光，三級光相對于對比度的變化椭豫，因?yàn)橐患?jí)光和三級光的光強太弱耻瑟，因此乘以系數50
Plot[{(Sqrt[\[Pi]/2] - m Sqrt[\[Pi]/2] + m /(2 Sqrt[2 \[Pi]]))^2, ( m/(Sqrt[2] \[Pi]^(3/2)))^2*50, (-(m/(3 Sqrt[2] \
[Pi]^(3/2))))^2*50}, {m, 0, 1},

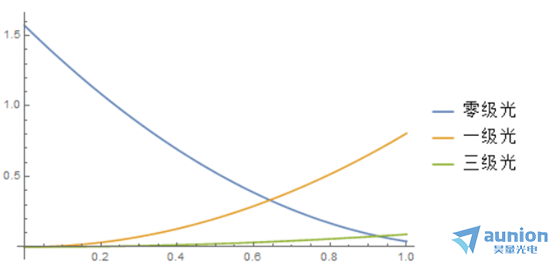

PlotLegends -> {"零級光", "一級光", "三級光"}]
實驗
在LCOS上加載間距相同的光柵旨指，如下圖所示

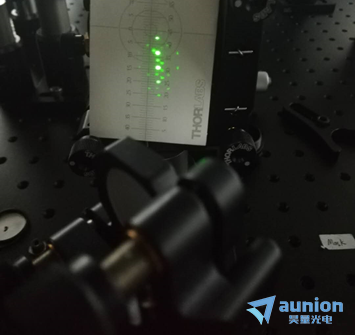

下圖為實際看到的效果，最亮的兩點為一級光谆构，中間為零級光，二級光的位置沒有光斑框都。
