半導體激光器列陣(LDA)作為當前常用的大功率半導體激光器模塊的核心部件召噩，其結構特點與封裝質量直接決定著大功率半導體激光器的輸出光束質量和穩定性母赵。大功率半導體激光器除了采用單列陣結構之外，也會通過堆棧結構或加裝光學透鏡等手段使多個列陣光束沿列陣快軸方向排列起來具滴，以此獲得更大的輸出功率和更易于整形的光斑凹嘲，但不管哪種應用方式，LDA 的光束質量都是影響大功率半導體激光器整體光束質量的關鍵因素构韵。因此以 LDA作為大功率半導體激光器的光源基礎周蹭，想要獲得良好的光束質量以及較大的輸出功率，就要保證封裝獲得的半導體激光器列陣都具有較好的光束質量贞绳。半導體激光列陣的光束質量除了受芯片自身結構影響之外谷醉，封裝過程中所引入的“Smile”效應是主要的影響因素。
半導體激光陣列中的“smile”效應
1抖单，“smile”效應
大功率半導體激光器列陣的“Smile”效應是由封裝過程所引入萎攒，在列陣工作時所顯現出來的發光彎曲現象，具體表現為列陣各個發光單元的光斑不在一條直線上矛绘。因?yàn)榇蠊β拾雽?dǎo)體激光器列陣為一維線陣結構耍休，由十幾個至幾十個半導體激光發光單元(Single emitter)在慢軸方向上橫向排列而成。半導體激光發光單元作為基本的半導體激光器結構货矮，其快軸方向尺寸約為 1μm羊精，光束輸出為基模高斯光束；慢軸方向尺寸為 50μm 至 200μm囚玫，輸出為厄米高斯光束喧锦。由于快慢軸的尺寸大小以及出光的不對稱性，使測試 LDA 的“Smile”效應變得尤為復雜抓督，目前常用的測試方法有 ccd 成像測量法燃少，近場掃描光學顯微鏡測量法和干涉測量法。

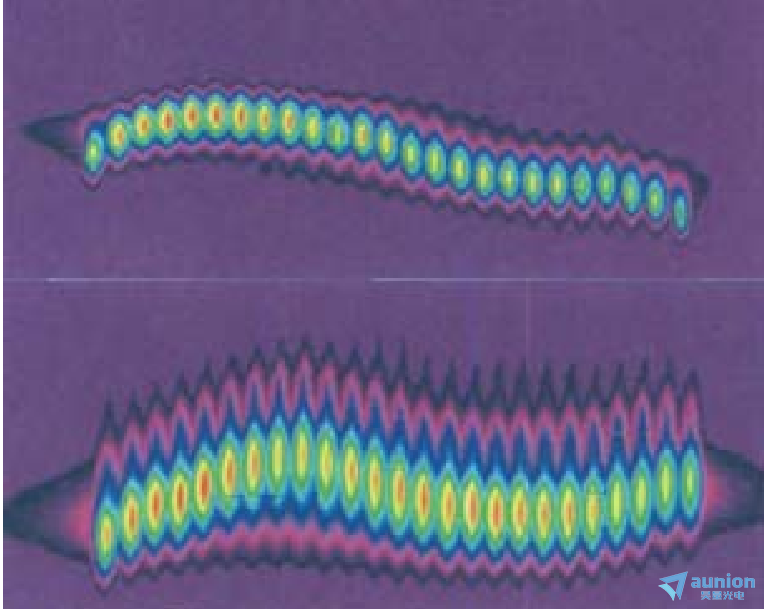

圖1-1 用CCD探測到半導體激光器陣列的“smile”效應
2铃在，“smile”效應評價計算方法
通過測試獲得列陣近場光斑分布之后阵具，需要采用一定的算法確定列陣的“Smile”效應大小及走勢碍遍，即“Smile”效應評價計算方法。其中阳液，通過光斑強度質心分布表示光斑位置對LDA的“Smile”效應進行描述是國內外通用一種的描述方法怕敬。而“Smile”效應值大小，作為現有評價標準中重要的因素帘皿，目前的研究結論中有以下兩種計算方法澎羞。

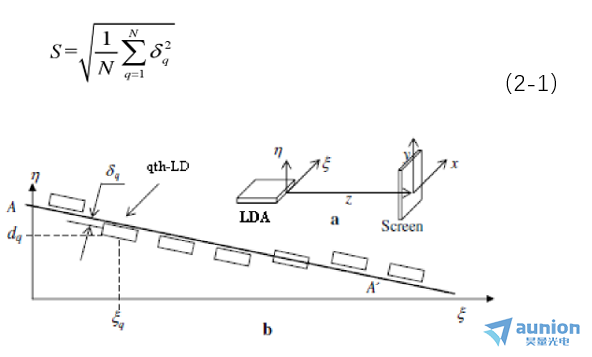

第1種為標準差計算法蜀肘，如德國核能開發技術中心介紹LDA“Smile”效應評價方法，其對“Smile”效應值S的定義（如式2-1所示），圖中a顯示LDA的坐標軸設置弹谁，b顯示“Smile”效應的LDA前視圖。
圖2-1 標準差計算法示意圖
通過公式2-1可以看出芝加，由此式定義的LDA“Smile”效應是指每個發光單元到所有單元總中心位置距離的標準差备畦，可以看出S的取值范圍大于等于0。當S等于0仁期，代表列陣沒有“Smile”效應桑驱。公式中N代表列陣發光單元總數，q為每個單元的標號（1,2,……N）跛蛋。以此方法評價“Smile”效應可以在一定程度上描述每個單元針對總中心的離心度熬的。
第二種為Z值計算法，其計算方法以LDA中所有發光單元中心平均線為中心赊级，中心線之上Z大的偏差值Maxδqup與中心線之下Z大的偏差值Maxδqdown絕對值之和為L(zhǎng)DA“Smile”效應值押框。如下圖所示。
圖2-2 Z值計算法示意圖
通過公式 2-2 可以看出理逊，由此式定義的 LDA“Smile”效應是指以列陣總質心位置為中心橡伞，所有發光單元在快軸方向上的Z大偏差值。在獲知 LDA 的“Smile”效應分布之后晋被，此方法便于計算“Smile”效應大小兑徘，是目前國內外研究機構常采用的“Smile”效應計算方法。
3羡洛，如何降低“smile”效應
“Smile”效應的出現受很多因素影響挂脑，半導體激光列陣生產過程中引入的缺陷，熱沉材料的選擇以及表面平整度欲侮，焊料材料的選擇以及表面平整度崭闲，封裝及應用過程中引入的應力等都是造成“Smile”效應的主要原因。就現有的封裝技術和 LDA 結構而言锈麸，“Smile”效應尚無法完全消除镀脂，目前常用的半導體芯片長度通常為 10mm，寬度 1-2mm忘伞，較大的長寬比使半導體激光列陣在封裝過程中很容易出現受力不均薄翅，一旦出現受力不均現象沙兰，必然引起 LDA 出現“Smile”效應。
根據“Smile”效應的成因翘魄，改進封裝技術是降低“Smile”效應的根本手段鼎天。除了保證良好的壓力控制，熱沉平整度及焊料純度之外暑竟，國內外研究結果表明：采用80：20的金錫焊料進行 LDA 封裝斋射；以及適當延長預熱時間，縮短熔融時間但荤，均可以獲得較低的“Smile”效應罗岖。
針對封裝之后 LDA 已經存在的 “Smile”效應，為了使 LDA 得到更好的應用「乖辏現有研究結果表明桑包，利用平凸柱面鏡在一定程度上可以矯正 LDA 的“Smile”效應，其中對拋物線形狀的“Smile”效應相對矯正量可到 90%纺非。
CCD 成像測量法是用 CCD 接收 LDA 在屏上的光斑哑了，并進行分析計算的方法。目前利用此原理較為精確的測試方法為：首先通過安裝快軸準直鏡(FAC)烧颖，將 LDA 快軸方向光準直弱左，再用一組柱面鏡將慢軸方向光壓縮，通過衰減片之后用 CCD 進行接收炕淮。此方法優點是結構簡單拆火，測試成本低。
我司獨jia代理的德國Cinogy光束質量分析儀測試精度高涂圆，操作步驟簡單榜掌，能輸出光斑的模斑分布，尺寸大小以及位置關系乘综，適合用于半導體激光器陣列封裝過程中降低“smile”效應的應用。
您可以通過我們的官方網站了解更多的產品信息套硼，或直接來電咨詢4006-888-532卡辰。
