---借助光束分析儀（低至2萬人民幣）
本文主要介紹現通信準直器市場上比較流行的光束分析儀在線調焦方法、如何借助于德國Cinogy公司專用于通信的光束分析儀---CinAlign提高生產效率（最高每人每天可達600支）冤议。由于CinAlign光束分析儀的操作簡單斟薇、調試速率快，且成本低（低至2萬人民幣）恕酸，已被廣泛用于單纖和雙纖準直器的生產產線中（包過全自動化/半自動化在線調試設備）堪滨。
一、方法介紹
目前蕊温，在光通信市場中袱箱，準直器的在線“調焦”方法主要有兩種：
1. 傳統的反射鏡調試方法（借助功率計，反射鏡等）
2. 基于光束分析儀的調試方法（主要有狹縫式和相機式兩種光束分析儀）义矛，以及基于相機式光束分析儀的自動化設備发笔。
在此我們就不對傳統的反射鏡調試方法原理做大幅介紹，我們主要介紹下CINOGY相機式光束分析儀的在線調焦方法：

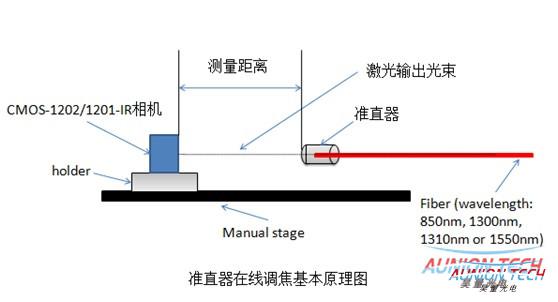

請見下面準直器在線調焦基本原理圖：
在準直器的在線調焦中凉翻，用光束分析儀的調試方法了讨，主要是利用光束分析儀的在線測量光斑尺寸（橢圓度）等功能，由于光斑尺寸的大小跟功率沒有關系制轰，所以其測量過程以及操作非常簡單前计。只需要在相應的測量距離，調節光纖和透鏡之間的距離艇挨，使得測量的光斑尺寸大小一樣（比如測量距離60mm，光斑尺寸調到350um）韭赘，這樣就可以確保損耗最低（小于0.2dB）缩滨。
二、使用Cinogy相機式光束分析儀的優點

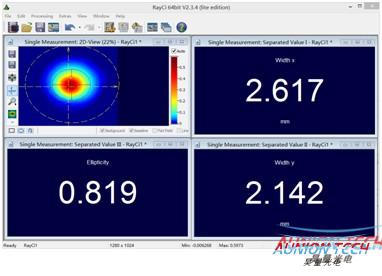

1.軟件界面簡潔清晰泉瞻，操作簡單脉漏，實時測量光斑尺寸，橢圓度袖牙，光束位置等參數
2.節省新員工培訓時間和成本
由于其操作簡單侧巨，對新員工培訓到老員工的熟練度只需要1~2天的時間，大大降低了對新員工的培訓時間和成本鞭达。
3.成本低---含稅價格低至2萬人民幣
用于通信中準直器在線“調焦”的CINOGY相機式光束分析儀含稅價格低至2萬人民幣（cmos-1202相機）司忱，其高性價比是客戶批量使用于產線以及自動化系統的重要原因之一皇忿。
4.可以和狹縫式光束分析儀相互替代，并且具有更高的準確度以及響應速度
由于狹縫式和相機式都屬于光束分析儀坦仍，其分析軟件測量的方法完全一樣鳍烁，所以其在產線中的安裝設置基本一致。
其不同之處在于激光光束的獲确痹：
狹縫式光束分析儀是通過狹縫去快速切割整個光束幔荒，然后通過狹縫的算法去模擬出整個光束。最后通過光束分析儀的分析軟件對模擬出來的光束進行計算梳玫，得出光斑尺寸等參數爹梁。
相機式光束分析儀是通過相機的探測器直接探測整個光束，進行成像提澎，然后通過光束分析儀的分析軟件對成像出的整個光束進行技術姚垃，得出光斑尺寸等參數。
所以通常情況下相機式光束分析儀較狹縫式光束分析儀具有更高的測量準確度虱朵，以及響應速度莉炉。
5.支持二次開發---自動化設備集成
CINOGY相機式光束分析儀的分析軟件RayCi支持二次開發，我們可以提供相應的軟件二次開發包（SDK）碴犬，這樣客戶很容易把光束分析儀用于做系統集成（例如集成到自動化設備）絮宁。
此外，我們也可以給客戶提供樣品試用服协，以及相關的技術支持绍昂。
三、相關產品介紹
1.1）CMOS-1202和CMOS-1201-IR基本型光束分析儀（配RayCi-Lite分析軟件）
響應波長范圍：
400~1350nm + 1470~1605nm
測量的光斑尺寸范圍：
52um~4.1mm
實時測量光斑尺寸偿荷，橢圓度窘游，光束位置等參數。

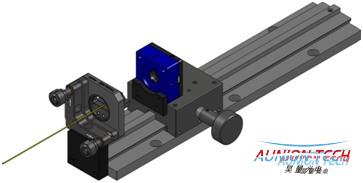

2）整體解決方案

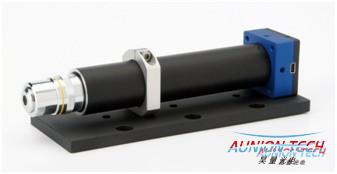

2.近場光束分析儀/聚焦光束分析儀
響應波長范圍：
400~1350nm + 1470~1605nm
測量的最小光斑尺寸：1.1um
實時測量光斑尺寸（焦點尺寸）跳纳，焦點位置忍饰，橢圓度，光束位置等寺庄。
