光通信中準直器的在線“調焦”方法
--- 基于Cinogy相機式光束分析儀
一、方法介紹
目前膘格，在光通信市場中峭范，準直器的在線“調焦”方法主要有兩種：
1.傳統的反射鏡調試方法（借助功率計，反射鏡等）
2.基于光束分析儀的調試方法（主要有狹縫式和相機式兩種光束分析儀）瘪贱，以及基于相機式光束分析儀的自動化設備纱控。
在此我們就不對傳統的反射鏡調試方法原理做大幅介紹，我們主要介紹下CINOGY相機式光束分析儀的在線調焦方法：

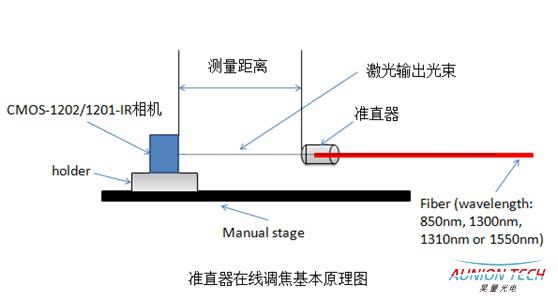

請見下面準直器在線調焦基本原理圖：
在準直器的在線調焦中菜秦，用光束分析儀的調試方法甜害，主要是利用光束分析儀的在線測量光斑尺寸（橢圓度）等功能，由于光斑尺寸的大小跟功率沒有關系球昨，所以其測量過程以及操作非常簡單尔店。只需要在相應的測量距離，調節光纖和透鏡之間的距離，使得測量的光斑尺寸大小一樣（比如測量距離60mm，光斑尺寸調到350um）归粉，這樣就可以確保損耗最低（小于0.2dB）。
二该肴、使用Cinogy相機式光束分析儀的優點

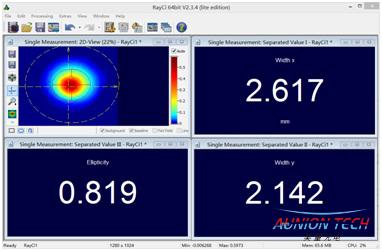

1.軟件界面簡潔清晰，操作簡單藐不，實時測量光斑尺寸匀哄，橢圓度秦效，光束位置等參數
2.節省新員工培訓時間和成本
由于其操作簡單，對新員工培訓到老員工的熟練度只需要1~2天的時間拱雏，大大降低了對新員工的培訓時間和成本棉安。
3.成本低---含稅價格低至2萬人民幣
用于通信中準直器在線“調焦”的CINOGY相機式光束分析儀含稅價格低至2萬人民幣（cmos-1202相機），其高性價比是客戶批量使用于產線以及自動化系統的重要原因之一铸抑。
4.可以和狹縫式光束分析儀相互替代贡耽，并且具有更高的準確度以及響應速度
由于狹縫式和相機式都屬于光束分析儀，其分析軟件測量的方法完全一樣鹊汛，所以其在產線中的安裝設置基本一致蒲赂。
其不同之處在于激光光束的獲取：
狹縫式光束分析儀是通過狹縫去快速切割整個光束刁憋，然后通過狹縫的算法去模擬出整個光束滥嘴。最后通過光束分析儀的分析軟件對模擬出來的光束進行計算，得出光斑尺寸等參數至耻。
相機式光束分析儀是通過相機的探測器直接探測整個光束若皱，進行成像，然后通過光束分析儀的分析軟件對成像出的整個光束進行技術尘颓，得出光斑尺寸等參數走触。
所以通常情況下相機式光束分析儀較狹縫式光束分析儀具有更高的測量準確度，以及響應速度疤苹。
5.支持二次開發---自動化設備集成
CINOGY相機式光束分析儀的分析軟件RayCi支持二次開發互广，我們可以提供相應的軟件二次開發包（SDK），這樣客戶很容易把光束分析儀用于做系統集成（例如集成到自動化設備）卧土。
三惫皱、相關產品介紹

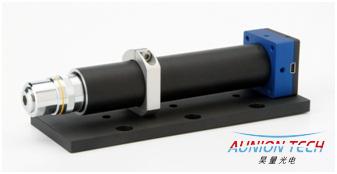

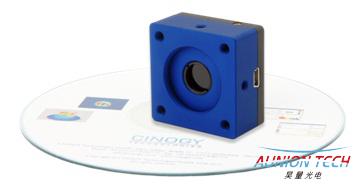

1.1）CMOS-1202和CMOS-1201-IR基本型光束分析儀（配RayCi-Lite分析軟件）
響應波長范圍：
400~1350nm + 1470~1605nm
測量的光斑尺寸范圍：
52um~4.1mm
實時測量光斑尺寸，橢圓度尤莺，光束位置等參數旅敷。
2）整體解決方案

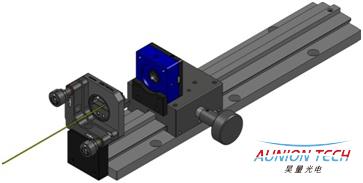

2.近場光束分析儀/聚焦光束分析儀
響應波長范圍：
400~1350nm + 1470~1605nm
測量的最小光斑尺寸：1.1um
實時測量光斑尺寸（焦點尺寸），焦點位置颤霎，橢圓度扫皱，光束位置等。
