-----定量測量焦點位置光斑尺寸、能量分布等
摘要：在激光加工領域章蚣，如果可以直接知道焦點位置的激光光束的光斑尺寸站欺、能量分布等參數，對我們提高加工設備的生產以及材料加工的效率具有直接性的質的提升。以激光切割為例矾策，眾所周知磷账，影響切割質量主要來自九個因素：切割表面粗糙度、切割邊緣垂直度蝴韭、切割寬度够颠、紋路、毛刺榄鉴、材料沉積履磨、凹陷和腐蝕、熱影響區域以及變形庆尘。而這些因素直接是由切割位置（焦點位置）的光斑尺寸和光束的能量分布決定的剃诅，如果不能直接定量性的知道焦點位置的光斑尺寸和能量分布，往往很難準確的找到真正的問題原因驶忌，對設備的生產效率以及售后安裝和技術支持帶來非常大的阻礙矛辕。
一、主流方法概述
目前付魔，在激光加工領域聊品，主要有三種檢測和測量焦點位置光束的方法：
1.傳統的間接測量方法，比如灼燒法几苍、利用感光材料測量不同的位置光斑大小翻屈。但是這些方法只能間接的知道焦點位置的光斑大小（不能定量性的知道焦點位置的光斑大衅薨印）伸眶，而且不能知道焦點位置的能量分布。
利用這種方法刽宪，生產商只能通過不斷的切割或者焊接出樣品厘贼，利用成形的樣品來判斷好壞。這種笨拙且高工作量的方法大大延長了生產時間以及售后技術支持時間圣拄。
2.利用金屬探針的方法直接測量焦點光束嘴秸。這種方法可以直接測量出焦點位置的光斑尺寸和能量分布，但主要的問題是成本過高（40~50萬人民幣以上）庇谆，往往只有一些大公司才能負擔的起這種投入成本赁遗。
3.利用相機式的光束分析儀直接測量焦點光束。以前該方法的瓶頸主要在于其很難測量高功率的激光光束族铆，所以一直沒有普及到激光加工領域中。近期德國Cinogy公司（中國地區獨家授權代理商：上海昊量光電設備有限公司）針對這一困難哭尝，推出了專門用于進行聚焦光束光斑測量的一款聚焦光束分析儀--- HP-FBP-fix哥攘。下面我們就詳細介紹一下德國CINOGY公司這一款針對加工領域（切割、焊接）的高功率聚焦光束分析儀。
聚焦光束分析儀--- HP-FBP-fix
二逝淹、CINOGY聚焦光束分析儀HP-FBP-fix的主要功能及特點
1耕姊、可以定量測量焦點位置的光斑尺寸、能量分布

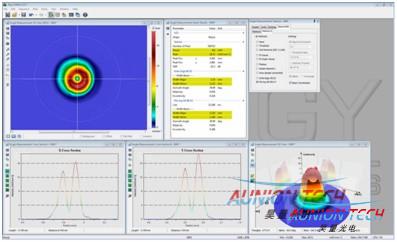

HP-FBP-fix利用高精度栅葡、高響應速度的相機直接測量激光光束茉兰，然后通過RayCi分析軟件直接計算出激光光束的光斑尺寸、能量分布等欣簇。（軟件測量界面如下）
焦點位置的光斑尺寸规脸、橢圓度、二維/三維能量分布等
2熊咽、可以定量測量焦點附近位置的光束情況莫鸭，并且在焦點位置未知的情況下可以準確測量出焦點的位置。

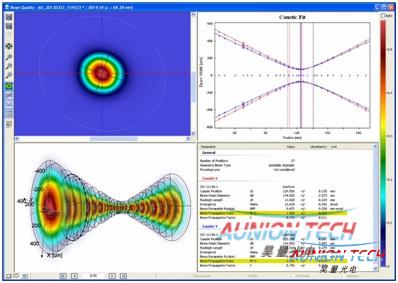

由于HP-FBP-fix是定點測量的横殴，在測量時被因，我們可以沿光軸方向（Z軸）移動聚焦光束分析儀。這樣我們就可以準確知道每個測量位置的光束光斑尺寸衫仑、能量分布等梨与，并且可以準確確定焦點的位置。（如下圖）
每個測量位置的測量參數（尺寸文狱、能量分布等）
3粥鞋、測量功率高達1KW。
4如贷、體積邢莼ⅰ（98mm x 98mm x 65mm），易于測量并且方便售后工程師帶出給客戶安裝設備和做售后檢測杠袱。
5尚猿、成本低（探針?lè)绞匠杀镜?/3 ~ 1/2）。
三楣富、整套解決方案
Cinogy聚焦光束分析儀整套解決方案包括凿掂，HP-FBP-fix光束分析儀，Z軸電動導軌纹蝴，測量及控制軟件庄萎。具體可以向上海昊量光電設備有限公司進行咨詢。
FBP-FBP-fix帶Z軸導軌
