激光束的中心被定義為功率密度分布的質心或一階空間矩诗祸。因此，光束的當前傳播軸是連接在均勻轴总、同質介質中的兩個不同平面上同時測量的兩個質心的直線直颅。光軸不穩定性的特征在于橫向位移和角運動，它們在時間上是單調的怀樟、周期性的或隨機的功偿。激光束的運動可以是隨機分布的，并且在所有方向上的振幅都是一致的漂佩。一般來說脖含，光束可以在一個方向上移動更大的量。如果一個方向占主導地位投蝉，本國際標準中的規定可用于確定主軸(光束x軸)及其相對于實驗室系統光軸的方位角位置养葵。本國際標準提供了測量這些量的一般原則。此外瘩缆，還提供了光束位置相關術語和符號的定義关拒。
ISO國際標準定義的激光光束穩定性的測量方法
1着绊，測試范圍
本國際標準規定了確定激光束位置和角度穩定性的方法谐算。本國際標準中給出的測試方法旨在用于激光器的測試和表征。
2归露，引用標準
ISO 11145:2001洲脂，光學和光學儀器激光和激光相關設備詞匯和符號
ISO 11146:1999，激光和激光相關設備激光束參數測試方法剧包，束寬恐锦、發散角和束傳播因子
IEC 1040:1990，測量激光輻射功率能量的探測器疆液、儀器與設備
3一铅，術語及定義
3.1 角向移動 angular movement
αx，αy
激光光束在X-Z和Y-Z平面內的角向移動量堕油。
注：這些量在光軸坐標系X潘飘、Y、Z中定義掉缺。如果X方向與Y方向的角向移動之比不大于1.15：1卜录，則認為光束的角向移動是旋轉對稱的，這種情況下只用一個值表征角向移動攀圈，符號記作α暴凑。
3.2 光束指向穩定性 beam angular stability
δαx δαy
光束角向移動的2倍標準方差。
注：這些量在光軸坐標系X赘来、Y捞魁、Z中定義胧弛。如果X方向與Y方向的指向穩定性之比不大于1.15：1凹耙，則認為光束的指向穩定性是旋轉對稱的填物，這種情況下只用一個值表征光束指向穩定性，符號記作 δα幌缝。
3.3 原點 pivot
所有瞬時光軸與Z軸的交匯點灸促。
3.4 橫向位移 transverse dISPlacement
αx，αy
激光束沿X-方向和Y-方向的橫向移動的距離涵卵。
注1：這些量在光軸坐標系X浴栽、Y、Z中定義轿偎。如果X方向與Y方向的指向穩定性之比不大于1.15：1典鸡，則認為光束的橫向位移是旋轉對稱的，這種情況下只用一個值表征橫向位移坏晦，符號記作a萝玷。
注2：橫向位移的測量不是本標準的內容之一嫁乘。
3.5 光束位置移動beam positional movement
在Z’平面上激光束質心位置的移動。
注:在Z平面上的位置移動由激光束的橫向位移和角向移動疊加形成球碉。
3.6 光束位置穩定性 beam positional stability
Δx(z’) 蜓斧，Δy(z')
在Z’平面上光束位置移動的2倍標準方差。
注:這些量在光軸坐標系X睁冬、Y挎春、Z中定義。如果X方向與Y方向的光束位置穩定性之比不大于1.15：1豆拨，則認為光束的位置穩定性是旋轉對稱的搂蜓，只用一個值表征，這種情況下符號記作Δ(z')辽装。
3.7 光束相對指向穩定性 relative beam angular stability
光束的指向穩定性與遠場發散角的比值。
注：對于橢圓光束而言通常情況下光束位置穩定性的主軸與激光束傳輸?shù)墓廨S不重合相味，需使用有效遠場發散角
3.8 光束相對位置穩定性 relative beam positional stability
在Z’平面上的光束位置穩定性與Z’平面上的光束直徑的比值拾积。
注：對于橢圓光束而言，由于通常情況下光束位置穩定性的主軸與激光束傳輸?shù)墓廨S不重合丰涉，故需使用有效光束直徑
3.9 光束穩定性參數積 beam stability parameter product
Sx拓巧，Sy，S
沿著光束傳輸方向光束位置穩定性最小值和光束指向穩定性的乘積一死。
注：與光束直徑的情況類似光束穩定性的傳輸正如3.6中注的定義肛度，也遵循雙曲線傳輸定律⊥洞龋可用三個參數來表征光束穩定性的傳輸特性：最小光束位置穩定性的位置Z0承耿，光束位置穩定性的最小值Δ0和光束指向穩定性a。一般來說,激光光束的位置穩定性最小值所在的位置Z0與激光束的束腰位置不一致伪煤。
3.10 光束啟動時的位置改變
在激光器開啟或關閉瞬間的光束位置與激光器工作較長時間(大于預熱時間)的光束位置的偏差加袋。
3.11 短期穩定性 short-term stability
光束在1s時間間隔內的穩定性。
3.12 中期穩定性 medium-term stability
光束在1min時間間隔內的穩定性抱既。
3.13 長期穩定性 long-term stability
光束在1h時間間隔內的穩定性职烧。
4，坐標系和光軸
4.1 光軸分布
光軸分布由多次(n>1000)測量光軸方向獲得防泵。
光軸分布的標準方差可描述光軸的移動蚀之。該標準方差沿不同方向上可以是不同的，即光軸分布不一定是圓對稱的捷泞，其在某一個主方向的幅度可以大于其他任何方向足删。
4.2坐標系的選取
4.21概述
本標準中采用的坐標系均為右手坐標系。

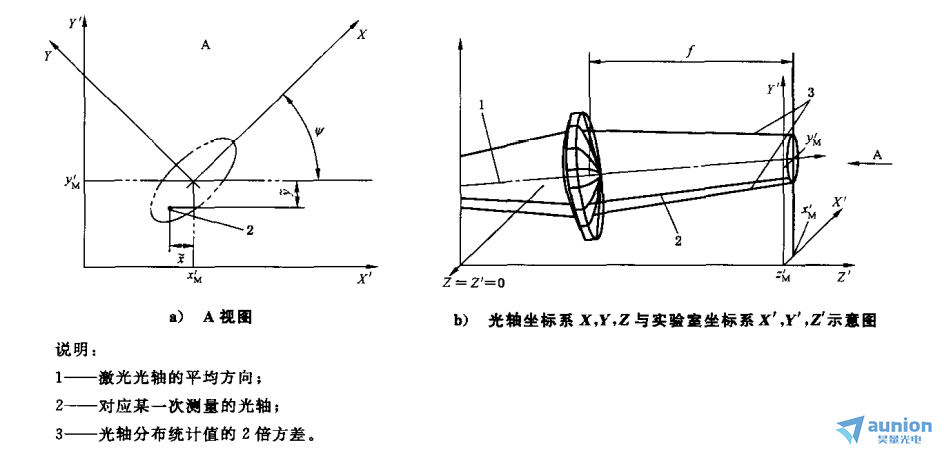

圖1 光軸坐標系XYZ與實驗室坐標系XY,Z坐標系示意圖及其A視圖
4.2.2 實驗室坐標系(X'肚邢、Y'壹堰、Z'坐標系)
實驗室坐標系中的三個正交方向由X'拭卿、Y'、Z'定義贱纠。Z'軸起點位置由激光器生產商給定的參考面 X’-Y’面定義(例如激光器前端面)峻厚，以使激光束沿著Z'軸的方向近軸傳輸(偏差小于10°)。
4.2.3 光軸坐標系(X谆焊、Y惠桃、Z)
光軸坐標系是第二個正交坐標系,坐標系X、Y辖试、Z見圖1a),其規定如下：
——Z是激光器處于穩態時由光束的一階強度矩給出的平均光軸方向辜王；
——X定義為遠場時光軸的非對稱分布的最大幅度方向。
注1：不要將光軸分布的非對稱性與激光功率分布的非對稱性相混淆罐孝。
注2：光軸坐標系和實驗室坐標系起點位置相同呐馆。
4.2.4方位角
方位角中是指光軸坐標系的X相對于實驗室坐標系的X'的轉角。
5莲兢，測試原理
5.1光束位置穩定性測試原理
光束位置穩定性可由位置敏感探測器直接測量或在成像元件的像平面位置測量汹来。光束的質心位置由在X、Y改艇、Z測量的光強分布的一階矩計算,表示實驗室坐標系(X'收班、Y'、Z')中光軸的瞬時位置谒兄。光軸位置穩定性由一段時間內(短期摔桦、中期、長期)質心位置變化的標準方差計算承疲。
5.2光束指向穩定性測試原理
光束指向穩定性需在聚焦元件的焦平面上由位置敏感探測器進行測量邻耕。激光束在遠場的質心位置由在X、Y纪隙、Z測量的光強分布的一階矩計算,表示在實驗室坐標系(X'赊豌、Y'、Z')中光軸的瞬時方向绵咱。光束指向穩定性由一段時間內光束角向移動的標準方差計算碘饼。
6，測試過程悲伶，測試儀器和其他輔助元器件
6.1測試準備
測試工作開始前艾恼，應確認以下情況：
a)測試前需準備合適的光學調整器件,使激光束與測量系統共軸；
b) 光學系統的視場應包括整個光束截面麸锉。光束截斷和衍射引起的損耗占最后測量誤差的比重不應大于1%钠绍。在放置分束器、衰減器和透鏡等光學元件時花沉，應保證光軸通過它們的幾何中心柳爽。應采取措施避免由反射環境噪聲熱輻射和空氣擾動等引起的系統誤差媳握；
c) 在測量開始前，激光器應接生產商的規定預熱到達到熱平街狀態,測試器太也應達到熱平衡磷脯；
d) 在初始準備工作完成后蛾找，應檢查是否全部光束入射到了探測器表面≌允模可在每個光學元件的前面插人不同孔徑的光闌打毛，當光闌使激光功率減小了5%時，所用光闌的孔徑不應大于其后光學元件口徑的0.8倍俩功。
6.2 測試環境要求
放置被測激光器和測量系統的測試臺的穩定性應高于被測激光器的穩定性幻枉。需采取隔震、減噪和控溫等措施诡蜓，保證外界因素或系統誤差對測量結果的誤差影響不超過10%熬甫。這些措施包括對測試設備的機械和聲響隔振、對實驗室和激光器冷卻系統(由廠家規定)控溫蔓罚，對外界光電噪聲的屏蔽和使用低噪聲的電氣裝置等罗珍。
6.3探測器系統
在測試光束的指向和位置穩定性時，測量光強分布的一階矩應符合ISO11146:1999的規定脚粟。只有當被測光束在每次測試中的光強分布不發生變化時才可使用如光電二極管、四象限探測器等簡單探測器蘸朋。探測器系統的空間分辨率和信噪比決定測試精度核无。
探測器系統應與其要求一致。應考慮只有相對測量是必需的,并且應強調以下幾點:
應根據生產廠商的數據或標定結果確認探測器系統的輸出參量(如電壓等)與輸出參量(如激光功率)之間為線性關系藕坯；應通過標定盡量減小或校正探測器的非線性团南、非均勻性和波長依賴性；應采取措施確保激光入射到探測器時炼彪，不超過探測器表面的損傷閾值(輻照度曝光量吐根、功率和能量)。
6.4光束變換系統辐马、光學衰減器拷橘、分束器、聚焦元件
如果被測激光光束口徑大于探測器口徑喜爷，應采用適當?shù)墓鈱W(xué)變換系統對光束進行變換冗疮，使其適應探測器的口徑。應根據被測激光的波長選擇合適的光學元件檩帐。
當入射激光的功率超過探測器的工作閾值時术幔，應使用光學衰減器。光學衰減器應盡量避免由波長湃密、偏振诅挑、非線性四敞、非均勻性等引起的誤差。在使用光學衰減器前需對其進行標定拔妥，以減小可能引起的誤差忿危。在用于高功率激光時，應避免由高功率導致的激光束的畸變毒嫡。
聚焦系統除了滿足以上對于光學系統的要求外癌蚁，還應滿足以下要求：
應是“無像差的系統”即由光學系統的像差引起的誤差應小于無像差的理想情況下測量總誤差的20%；焦距和主面位置的不確定性應小于焦距的1%兜畸；
應選擇聚焦元件的口徑使其包含整個入射光束努释，光束截斷和衍射損耗占最后測量誤差的比重不應大于1%；
所有光學元件都不應對光束相對功率密度分布產生明顯影響咬摇。當將激光束成像于探測器面進行測試時,計算中應包含成像系統的放大倍數伐蒂。
6.5 標定
應在開始測量前對儀器進行標定「嘏簦可通過在一已知距離使用兩個正交放置的微米精度線性平移導軌移動位置敏感探測器進行標定逸邦。
7，測試程序
7.1概述
測量應該在激光器生產商評估本款激光器所規定的工作條件下進行在扰。
在測試過程中缕减，對被測光束的取樣應至少大于1000次。探測器的帶寬,包括與之相連的放大器及其他電子設備的帶寬芒珠，應當大于2次測量時間間隔的倒數的3倍桥狡。
注：在選用相機類的探測器時，測試系統的帶寬受相機幀頻的限制皱卓。
7.2光束位置穩定性
為了測試任意位置Z’處的光束位置穩定性裹芝，探測器應放置于Z’處或者Z’的像可被成像到探測器上。當測量短期穩定性時娜汁，應在1s測量時間內測量光軸變化嫂易。當測量中期穩定性或長期穩定性時，應在1min內或1h內記錄測量光軸的變化掐禁。
7.3光束指向穩定性
為了測試光束指向穩定性探測器應放置在聚焦系統的焦平面位置怜械。當測量短期穩定性時，應在
1s測量時間內源量光軸變化傅事。當測量中期穩定性或長期穩定性時宫盔，應在1min內或1h內記錄測量光軸的變化。
