隨著激光在鋼鐵簿废、汽車、電子络它、航空族檬、機械制造、石油化戳、化工单料、軍事等工業領域及科學研究中的廣泛應用埋凯，激光及相關產業進入高速發
展期，要研究激光和應用激光就必須能夠?qū)す獾奶匦詤?shù)進行準確測量扫尖。對激光器主要參數的計量測試是激光技術發展的一個重要方
面白对，但是長期以來，評估光束質量的參數越來越多换怖，如：聚焦光斑直徑甩恼、瑞利長度、發散角沉颂、光束參數乘積条摸、M2因子等，不同的評估
標準和測量方法得出的結論相差很大, 針對不同應用目的提出多種參數以評價激光束的光束質量铸屉。本文主要介紹部分描述光束質量的參
數及其計算方法屈溉。
光斑尺寸：
對光束束寬的定義有以下幾種方法：
1）1/n定義法
在光強分布曲線上仪搔，相對光強為峰值光強的1/n處的兩個點之間的距離定義為光束的束寬，一般n取值為e2或e蜻牢，實際上是按照光強分布
定義的烤咧。
2）功率定義法
在光強分布曲線上，占總功率能量的η處至峰值處距離定義為束寬w（z）抢呆，常用的η有86.5%煮嫌，63%。
3）刀口法
按能量來定義束寬抱虐，對應 10%和 90%能量截?cái)帱c(diǎn)間的距離定義為束寬昌阿，可避免“1/n”方法用于計算無規則光束的困難，能用于計算
無規則的和光束質量極差的光束的束寬恳邀。
4）二階矩定義法
直角坐標系中懦冰，在 z 處 x、y 方向的束寬wx谣沸，wy按二階矩方法定義為：
束寬 ω(z)隨坐標z按雙曲線
規律向外擴展刷钢，z=0 時，ω(0)為最小值 乳附，ω0稱為束腰内地。
瑞利長度：
高斯光束的波陣面在束腰位置處為平面波伴澄，波陣面是由此開始傳播的。波陣面從束腰位置向前傳播瓤鼻，逐漸變成曲面秉版，直到等相面曲率半
徑達到最小，此后變平茬祷。從束腰到達最小曲率半徑位置兩者之間的距離就稱為瑞利范圍清焕，其大小由Z0 來表示稱為瑞利尺寸。在Z0≤Z
范圍內高斯光束可以近似認為是平行光束祭犯，光束的瑞利長度越大則準直性越好秸妥。
發散角：
一般用發散角描述激光的發散度，有多種方式去測量激光束的發散度沃粗，我們在這里描述兩種激光束發散度的測量方法粥惧。
方法1：
使用一個已知焦距的透鏡測量遠場激光束發散度，顯然完全發散θ=D/f最盅，D是焦點位置的束腰半徑突雪，f是焦距。
圖1 發散角測量原理圖
通過將CinCam分析儀放置在焦距處涡贱，并且直接在軟件RayCi上輸入焦距咏删，就很容易實現光束發散度的測量。

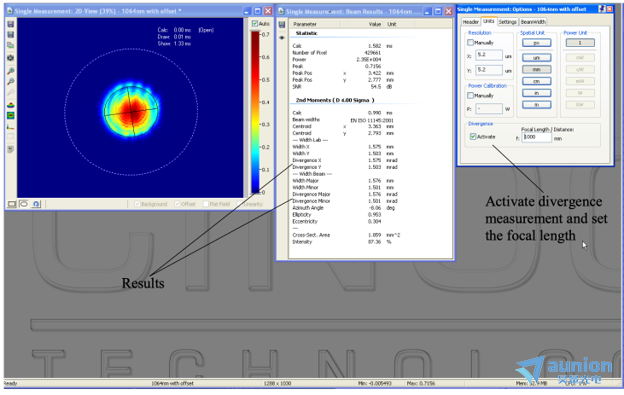

圖2 Cinogy公司測量軟件界面
方法2：
通過直接計算光束路徑中的幾個位置的光束尺寸進行測量问词，發散度由公式θ=2arctan[（D1-D2）/2L]算出督函，D1、D2是不同位置的光斑
直徑激挪，L是兩個被測光斑之間的距離辰狡。

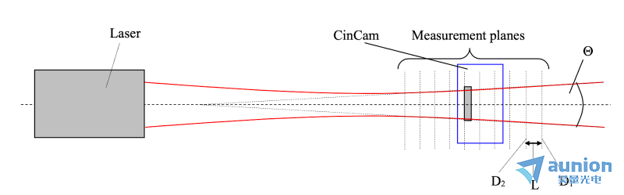

圖3 發散角測量原理圖
圖4 Cinogy公司測量軟件界面
M2因子
在激光科學中，參數M2也稱為光束質量因子垄分，表示光束到理想高斯光束的變化程度宛篇。它由光束的光束參數乘積(BPP)與相同波長的理想
高斯光束的光束參數乘積(BPP)之比計算而得。它將激光束的發散度與能夠達到的最小聚焦光斑大小聯系起來锋喜。對于單模TEM00(高斯)
激光束些己，M2為1。
光束質量在很多應用中是重要的評價標準嘿般，在光纖通信中，為了與單模光纖耦合涯冠，需要M2因子接近1的光束炉奴。M2決定了已知直徑的準
直光束聚焦的緊密程度，焦點的直徑跟隨M2和輻照度的變化而變化蛇更，這在激光加工和激光焊接中是非常重要的瞻赶，因?yàn)樗鼪Q定了焊接位
置的高能量密度赛糟。
ISO標準規定了一種計算M2的方法，測量一組光束的直徑砸逊，最大限度地減少誤差來源璧南。以下是主要步驟:
- 用無像差透鏡聚焦。
- 使用ISO標準中詳細的回歸方程來擬合雙曲線到X軸和Y軸的數據點师逸，通過最小化測量誤差來提高計算的準確性司倚。
- 從擬合曲線中提取每個軸的θ、R篓像、W0和M2的值动知。ISO標準還提出了一些關于直徑測量的額外規則(特別是當使用ccd或cmos陣列傳感器時):
- 用直徑的三倍作為計算區域。
- 在進行測量之前一定要去除背景噪聲员辩。
部分產品介紹：
對于激光光束質量檢測的相關儀器盒粮，目前比較成熟的方案提供商為我司獨家代理的德國CINOGY公司，針對不同的測量對象奠滑，我司提供
不同的檢測儀器丹皱。
CinSquare是一款緊湊的全自動化工具，用于測量從紫外到短波紅外光譜范圍的連續波和脈沖激光系統的光束質量（M2因子）宋税。該系
統由一個固定聚焦透鏡摊崭、機械平臺、CinCam光束質量分析儀組成弃甥。固定聚焦透鏡位于一個機械平臺前面爽室，該平臺攜帶著基于相機的
CinCam光束質量分析儀，其運行的穩定性和可靠性確保了在工業淆攻、科學阔墩、研究和開發中的持續應用。

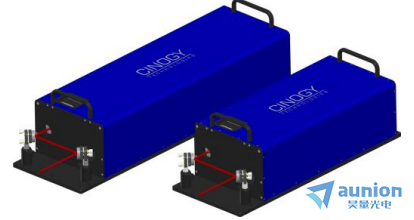

圖5 CinSquare系列產品
