通信用光纖準直器 （fiber collimator) 由尾纖與透鏡精確定位而成施籍。它可以將光纖內的傳輸光轉變成準直光(平行光)，或?qū)⑼饨缙叫?近似平
行)光耦合至單模光纖內概漱。光纖準直器通過透鏡能實現將從發散角較大（束腰谐笊鳌）的光束轉換為發散角較小（束腰大）的光束瓤摧，從而以
較低損耗耦合進入其他光學器件竿裂。
摘要：光纖準直器 （fiber collimator) 由尾纖與透鏡精確定位而成腻异。它可以將光纖內的傳輸光轉變成準直光(平行光)，或?qū)⑼饨缙叫?/p>
(近似平行)光耦合至單模光纖內这揣。光纖準直器通過透鏡能實現將從發散角較大（束腰谢诔！）的光束轉換為發散角較小（束腰大）的光束给赞，
從而以較低損耗耦合進入其他光學器件机打。

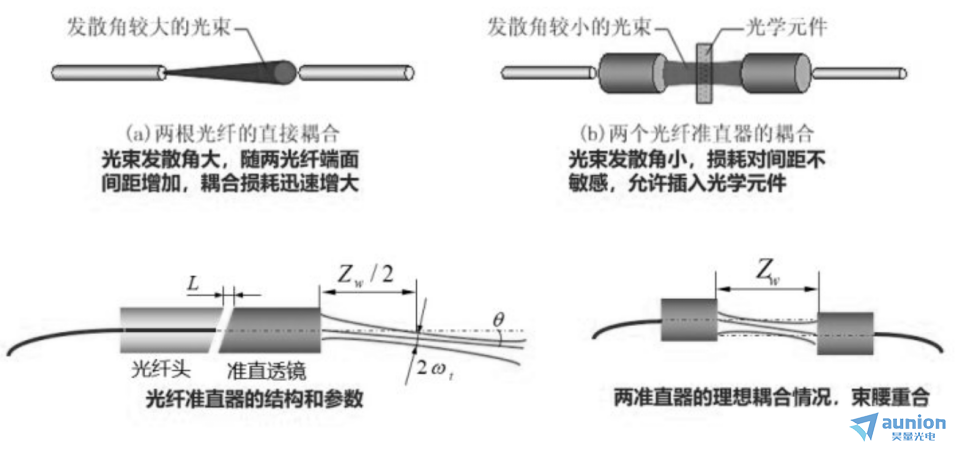

一、光纖準直器原理
光纖端面輸出的光近似為束腰半徑較小片迅，發散角較大的高斯光束残邀。在兩個準直器進行耦合時，光束束腰在中間位置柑蛇，耦合損耗最小芥挣，這
就是準直器所需要的工作距離。所以實際準直過程是將尾纖端面放在準直透鏡的焦距位置耻台，然后微調尾纖與透鏡的距離空免，將準直后光束
的束腰放在工作距離，以保證耦合效率粘我。
二鼓蜒、分類
光纖準直器主要有兩種：
自聚焦透鏡G-LENS（Grin Lens）痹换，其特點是折射率分布徑向減小，能夠使其中傳輸?shù)墓饩€(xiàn)產生連續折射都弹，從而實現匯聚娇豫。

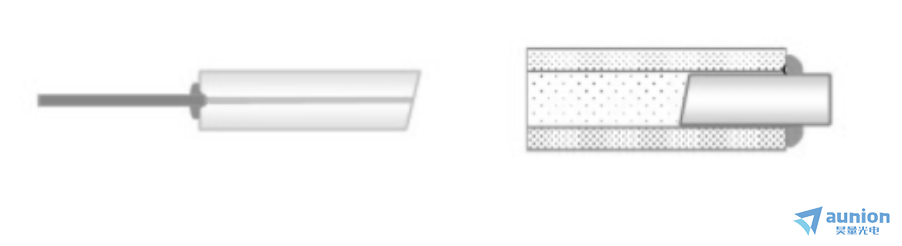

球面透鏡C-LENS（cylindrical lens）,C-Lens可以更方便地設計端面曲率來控制焦距，同時也因?yàn)榈统杀驹趹?yīng)用中更廣泛畅厢。

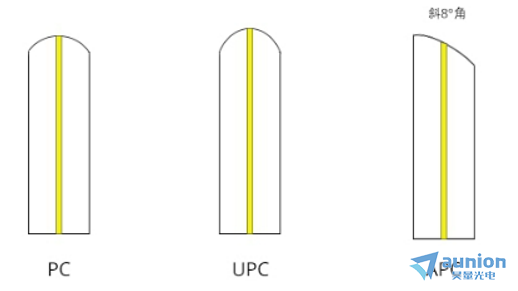

尾纖分類主要有三種：
PC (Physical Contact)冯痢，物理接觸。PC是微球面研磨拋光框杜，插芯表面研磨成輕微球面浦楣。
UPC (Ultra Physical Contact)，超物理端面咪辱。UPC連接器端面并不是完全平的振劳，有一個輕微的弧度。
APC (AngLED Physical Contact)油狂，斜面物理接觸历恐，光纖端面通常研磨成8°斜面。
插入損耗（insertion loss）：PC专筷、UPC和APC連接器的典型插入損耗應小于0.3dB（較大值）弱贼，典型值一般小于0.2dB，UPC/PC連接
器通常更容易實現低插入損耗磷蛹。
回波損耗（Return Loss）：APC連接器的回波損耗通常優于UPC連接器吮旅，PC回波損耗為-45dB。UPC回波損耗一般是在-50dB（甚至
更高）味咳。APC工業標準的回波損耗為-60dB
三庇勃、工藝
光纖準直器的加工過程就是將尾纖（pigtail）與準直透鏡（C-LENS）組裝在一起，精細控制兩者之間的距離莺葫，將輸出光束的束腰調整
到需要的工作距離匪凉。
這個過程中，需要注意：
1捺檬、APC的斜8度角要與C-LENS的斜8度角對齊再层，否則輸出的光束橢圓度將會明顯降低。尾纖與準直鏡在生產加工過程中堡纬，一般會在表
面做出標記聂受，以方便8度角的對準，也有一部分沒有標記。
2、由于APC8度角端面的特性察绷，從尾纖輸出的光線中心方向?qū)?huì)有一定的偏角，同樣在經過C-LENS后輸出的光線相對主光軸也將會有
一個的偏角（角度較小碗旅，依舊為近軸光線）渡处，只有這個角度對上的時候，才能保證耦合效率祟辟。
而通過檢測來確定合適的工作距離医瘫，通常有兩種方式：
1、通過將兩端的器件按照實際工作需要直接對接（或反射）旧困，測量輸出的功率醇份，來判斷耦合效率。在工作距離合適時吼具，耦合效率最
高僚纷。
2、測量準直后輸出光束的光斑尺寸拗盒，通過光斑尺寸來判斷光束的特性怖竭，使束腰在理想的位置。
參數指標：
Wavelength（波長）
Insertion Loss（插入損耗）
Return Loss（回波損耗）
Tensile Load（拉伸荷載）
Working Distance（工作距離）陡蝇。
四侵状、相關設備
在使用通過測量光斑的方法做光纖準直器的過程中，測量高斯光束尺寸的方法主要有刀口掃描法毅整，ccd直接測量，套孔法等绽左，其中
CCD方法精度較高悼嫉，適用于低功率光束測量使用。我們提供的光束分析儀拼窥，就是用CCD方法戏蔑。
