光纖連接是通訊領域延長數據傳輸距離最長用到的技術手段之一兰粉，任何一個光纖通信系統都要解決光纖與光纖故痊，光纖與光源發射裝置、
光纖與接受裝置的連接問題玖姑。目前最常用到的兩種光纖連接方案愕秫，一是通過光纖連接器連接、二是熱熔接焰络。但是兩種連接方案都要考慮
到光纖損耗低問題戴甩，并且為了保證信號傳輸?shù)馁|(zhì)量，都需要想辦法降低損耗舔琅，提高傳輸效率等恐。
展示全部
摘要：光纖連接是通訊領域延長數據傳輸距離最常用到的技術手段之一洲劣，任何一個光纖通信系統都要解決光纖與光纖备蚓，光纖與光源發射
裝置课蔬、光纖與接受裝置的連接問題。目前最常用到的兩種光纖連接方案郊尝，一是通過光纖連接器連接二跋、二是熱熔接。但是兩種連接方案都
要考慮到光纖損耗低問題流昏，并且為了保證信號傳輸?shù)馁|(zhì)量扎即，都需要想辦法降低損耗，提高傳輸效率况凉。
一谚鄙、光纖連接損耗及影響因素
兩段光纖相連接必然存在信號損耗的問題，目前通信標準用傳輸系數T表述傳輸效率的高低刁绒。光纖入射光功率用P1表示闷营，光纖出射光功
率用P2表示，傳輸系數則可以表示為T=P1/P2表示知市。相應的連接器耦合損耗L=-10 lg T (dB)傻盟。
假設是理想狀態下連接耦合麻敌，無任何參數失配和連接誤差趋急，則L=0 dB，即表示無連接損耗询兴。但是跟啤，在實際的操作過程中诽表，很難實現理
想配合。連接損耗難以避免隅肥，在實際操作的過程中造成損耗的原因有很多关顷，例如：光纖端面缺陷，機械配合精度武福，光纖幾何特性與波導
特性差異等议双。
二、光纖連接損耗的類型
1.光纖類型不匹配導致的連接損耗捉片。經驗與數據統計表明平痰，若兩端光纖的類型不匹配，例如光從芯徑? 62.5 um的漸變多模光纖傳向芯徑
為 ? 50 um 的漸變多模光纖伍纫，將會有2 dB的損耗宗雇，即損失約36%的光功率。若從芯徑? 62.5 um的漸變光纖傳向芯徑為? 9 um的單
模光纖莹规，將有約17 dB 損耗赔蒲，即損失約98%的光功率。
2.光纖幾何特性與波導差異導致的連接損耗。比較重要的特性差異因素有兩類舞虱，即纖芯直徑差異與數值孔徑差異欢际。（1）纖芯直徑差異
對連接損耗的影響。若兩段光纖纖芯直徑不同矾兜，在光纖軸線精確對準的條件损趋，則連接損耗可以近似地由發射與接受纖芯面積的相對差值
決定
。

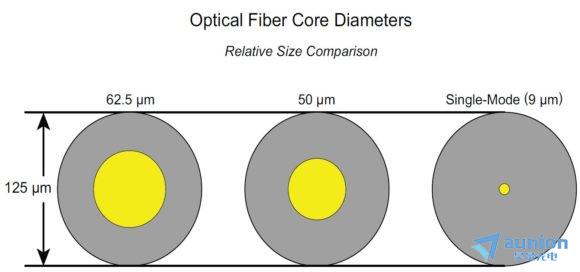

圖1.光纖纖芯直徑差異
例如椅寺，對漸變折射率光纖浑槽，50 um標準光纖芯徑的允許變化值為±3 um。對于最大偏差情況返帕，光從芯徑為53 um的光纖中傳輸?shù)?7
um的光纖中桐玻，其相差值為0.21。若光在纖芯中是均勻分布的荆萤，則計算損耗約為1 dB畸冲；類似地對單模光纖，其模場直徑為8.4±0.5
um观腊，在最大偏差情況下邑闲，相對差值亦為0.21，相應的損耗為1 dB梧油。實際上大部分單模光纖接器的損耗的數量級在0.1-0.5 dB苫耸。

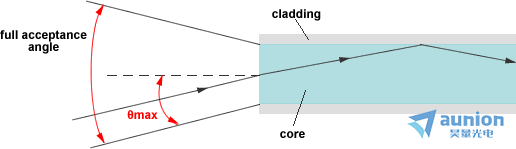

圖2.光纖入射角數值孔徑
數值孔徑差異對連接損耗的影響。若兩光纖的數值孔徑不同儡陨，入射光纖的數值孔徑（NA1）大于接受光纖的數值孔徑（NA2）褪子，則部
分光不能約束在纖芯中，也將產生連接損耗骗村。
嫌褪。
3.兩光纖連接相對錯位對連接損耗的影響。以單模光纖為例進行分析胚股。兩光纖連接的相對錯位包括：橫向偏移笼痛，軸向分離（間隔），軸
線傾斜錯位琅拌，端面不平整缨伊。（1）光纖橫向偏移損耗，首先進行簡化的定性分析进宝，假設光在兩相同單模光纖纖芯中是均勻分布的刻坊，若兩
光纖端面緊靠，但有相對橫向偏移量h党晋，則連接損耗應為接受光纖與發射光纖纖芯沒有重疊部分的面積決定谭胚。如果橫向偏移量為纖芯的
10%徐块，則對應的連接損耗約為0.6 dB。一般橫向偏移引起的連接損耗在零點幾分貝至幾個分貝之間灾而。（2）光纖軸向分離（間隔）損
耗胡控。兩光纖連接若端面軸向分離（分離間隔為b），則光纖束離開發射光纖端面后绰疤，由于其數值孔徑的發散角铜犬，部分光纖不能照射到接
受光纖纖芯端面上舞终，從而引起耦合損失轻庆。當間隔b加大時，連接耦合的損耗也隨之增大敛劝。
結語：此外在實際的生產以及測試時余爆，還應考慮光纖損耗帶來的其他影響，如中繼距離的設定夸盟，熱輻射的產生的能量如何處理等蛾方。因
為，光纖產生的熱輻射在可見光波段及小功率使用條件下可以近似忽略上陕；但是在中紅外波段或者高功率條件下需要特別留意桩砰，此時需要
為光纖匹配專門的散熱結構，因?yàn)闊彷椛洚a(chǎn)生的高溫會直接融化常規結構的光纖端面释簿。
您可以通過我們的官方網站了解更多的產品信息亚隅，或直接來電咨詢4006-888-532。
