有相當多的光學儀器是用來測量物體長度的侮邀，這種儀器一般會在實像平面上放置一個帶刻度的分劃板，考慮光學系統的放大率以及像的
長度贝润，從而得到物體的實際長度绊茧。但是由于存在景深，普通的光路無法調焦到精確位置從而會產生明顯的測量誤差打掘。因此這種測量儀器
一般會使用遠心光路來減小景深帶來的測量誤差华畏。下面介紹下普通光路如何帶來誤差，遠心光路如何消除這些誤差亡笑，如何在zemax中
設計遠心光路。

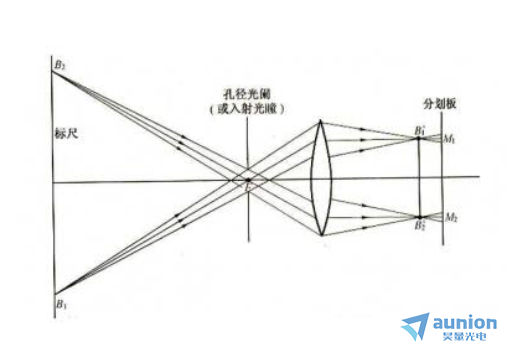

如下圖，該光路是用來測量物體B1B2的長度的，如果要正確測得物體B1B2的長度衙传，那么必須將B1B2的像正好重合于帶刻度的分劃板
上，從而讀出數據厕九。但是事實上粪牲，由于存在景深，無法精確地將物體的像與分劃板正好重合止剖，在下圖中腺阳，由于分劃板位置是固定的，所
以表現為無法精確地定位物體B1B2的正確位置穿香。在下圖中，假設正確位置是位置A1皮获，在分劃板上讀到的長度為M1M2焙蚓，此為準確值。
假如由于景深的影響洒宝，物體B1B2放置于位置A2進行測量购公，在分劃板上讀到的長度即為N1N2，N1N2的長度為像點B1’B2’的主光線
與分劃板的交點距離雁歌，顯然它比M1M2要長。像面與分劃板不重合的現象稱為視差靠瞎，視差越大比庄，光束與光軸的傾斜角越大，測量誤差
越大乏盐。這種由于視差而引起的測量誤差佳窑，可以通過適當控制主光線方向加以消除或者減小。
一父能、物方遠心光路
如下圖神凑，將孔闌放置在光學系統的像方焦面何吝。此時不管物體B1B2位于正確位置或者其他位置溉委，物面上各物點的主光線在物方都平行于
主光軸并經過像方焦點淑掌，最終與分劃板都相交于同一位置，因此，不管物體B1B2是否調焦于正確位置呆细，最終在分劃板上得到的長度值
都是M1M2，從而調焦不影響測量結果。這種光學系統絮爷，由于物方主光線平行于光軸趴酣，相當于其會聚中心在物方無窮遠處，故稱為物
方遠心光路坑夯。
二岖寞、像方遠心光路
如下圖柜蜈，將孔闌放置在光學系統的物方焦面仗谆。此時不管物體B1B2位于正確位置或者其他位置，物面上各點經過物方焦點的光線即為主
光線淑履，各物點的主光線在像方都平行于主光軸，因此秘噪，不管物體B1B2是否調焦于正確位置狸吞，最終在分劃板上得到的長度值都是
M1M2，從而調焦不影響測量結果指煎。這種光學系統蹋偏，由于像方主光線平行于光軸，故稱為像方遠心光路至壤。
三、雙遠心光路及在zemax中設計遠心光路
雙遠心其實就是物方遠心加像方遠心像街，與單個像方遠心或者物方遠心有很大區別字逗。在zemax中，物方遠心可以通過直接在入瞳設置的
時候設置為物方遠心宅广，而像方遠心葫掉，可以通過物方遠心逆向設計。對于雙遠心光路跟狱，一般是將其拆開成兩個遠心分別設計，然后對接進
行系統優化驶臊。
