橢偏儀在位表征電化學沉積的系統搭建（三十）- 厚度的演變-層狀模型

4.3.5.1層狀模型

通過層狀生長模型(圖4-17)擬合得到的沉積不同時間的薄膜厚度如表4-4所示苞笨，可以看到擬合出來的厚度隨時間的增加而增加债朵。在層狀生長方式前提下，則可以通過計算得到每段時間的平均生長速率瀑凝，如表4-4所示序芦。可以看到計算出的沉積速度是有變化的粤咪，得到了平均生長速度為0.34±0.05nm/s谚中。與之前假設庫倫效率100%理論計算的沉積速度0.94nm/s相比，沉積的平均庫倫轉換效率是36%寥枝。

圖4-17層狀生長示意圖

1宪塔、線性擬合

對得到的厚度隨時間變化進行線性擬合得到的結果如圖4-18所示，得到的厚度時間函數如式(4-1)囊拜。

從式(4-1)知擬合得到的沉積速率為0.40nm/s與各個時間計算得到的平均沉積速率有差異某筐，且從擬合曲線結果來看其擬合匹配度不高，薄膜的沉積過程中厚度隨時間的變化不是線性的冠跷，隨著沉積時間的增加南誊，沉積速率在改變身诺，通過線性擬合得到的生長速率不適于該沉積過程中。故而層狀生長假設不適用整個薄膜沉積的過程抄囚。

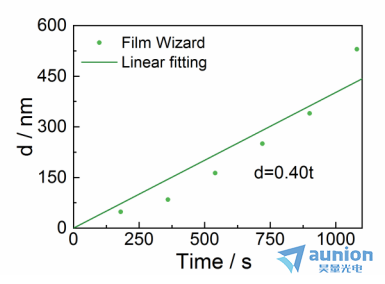

圖4-18沉積厚度隨時間的變化及線性擬合圖

2霉赡、非線性擬合

對得到的厚度時間點進行非線性擬合，得到的結果如圖4-19所示怠苔，可以看到該擬合效果明顯比線性擬合效果要好同廉，得到的厚度時間關系如式(4-2)所示。

對上式一次求導得到CU₂O薄膜沉積速率隨時間的變化關系柑司，如式(4-3)所示迫肖。

經過計算得到沉積1080s的平均生長速率為0.47nm/s，和前面假設庫倫效率100%的沉積速率相比攒驰，得到沉積的平均庫倫轉換效率為50%蟆湖。

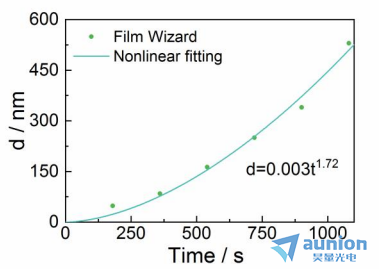

圖4-19沉積厚度隨時間的變化及非線性擬合圖

非線性擬合曲線和不同時間厚度吻合較好，這標志著沉積生長模式可能是島狀生長玻粪，如圖4-20所示隅津。島狀生長達到一定時間后即當單個的島足夠大使得其相互接觸時，它和層狀生長模式時薄膜的對光相應的變化將越來越小劲室。所以在沉積過程中可能開始一段時間是島狀生長伦仍，厚度隨時間的變化是非線性的。一定時間以后島狀生長與層狀生長區別不大很洋，厚度隨時間的變化是線性的充蓝。結合實驗沉積情況以及擬合厚度曲線分析180s和360s兩個時間點有可能是島狀生長模式，則可對180s和360s兩個沉積時間得到的橢偏數據用EMA模型進行擬合進一步分析喉磁。

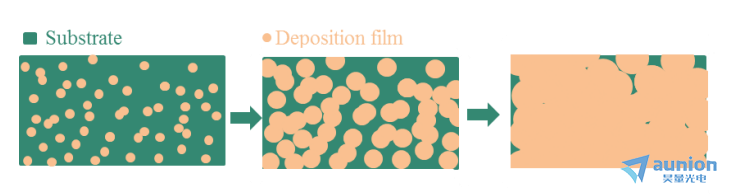

圖4-20島狀沉積示意圖

4.3.5.2島狀模型

在島狀生長的假設下對180s和360s沉積的數據用EMA模型在短波段300-500nm進行了模擬谓苟，擬合光學模型圖如圖4-21所示，其中ITO-Soul層由0s時整體等效协怒，并由逐點擬合得到其n和k涝焙，溶液和沉積的CU₂O等效為中間混合層，這里溶液的n和k同樣用0s時測試擬合得到的代替孕暇。zui下面一層為Au/Si基底仑撞，其n和k由單獨測試基底得到。同樣通過分段擬合妖滔，得到相應沉積時間下的光學常數n派草、k，介電常數铛楣、及厚度d近迁。

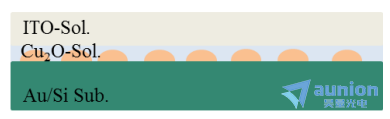

圖4-21島狀生長擬合光學模型示意圖

圖4-22所示是擬合得到的沉積180s和沉積360s時300-500nm的Psi、Delta值和實驗值的對比圖簸州。相應的擬合誤差(RMSE)分別為0.45和0.16鉴竭，擬合參數如表4-5所示歧譬。從圖中看到180s時的Psi值擬合實驗值和擬合值比較貼合，但是Delta值在370nm后擬合效果不匹配搏存。從圖中看到瑰步，360s時整體上擬合效果都比180s要好，其擬合誤差是180s的三分之一璧眠。這說明360s更適合用該模型進行擬合缩焦。

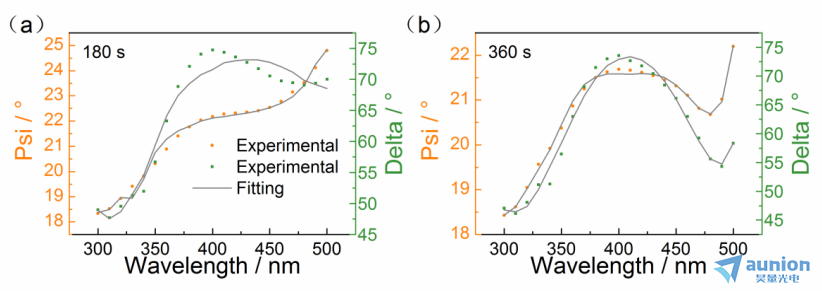

圖4-22EMA實驗數據和擬合數據對比180s；(b)360s

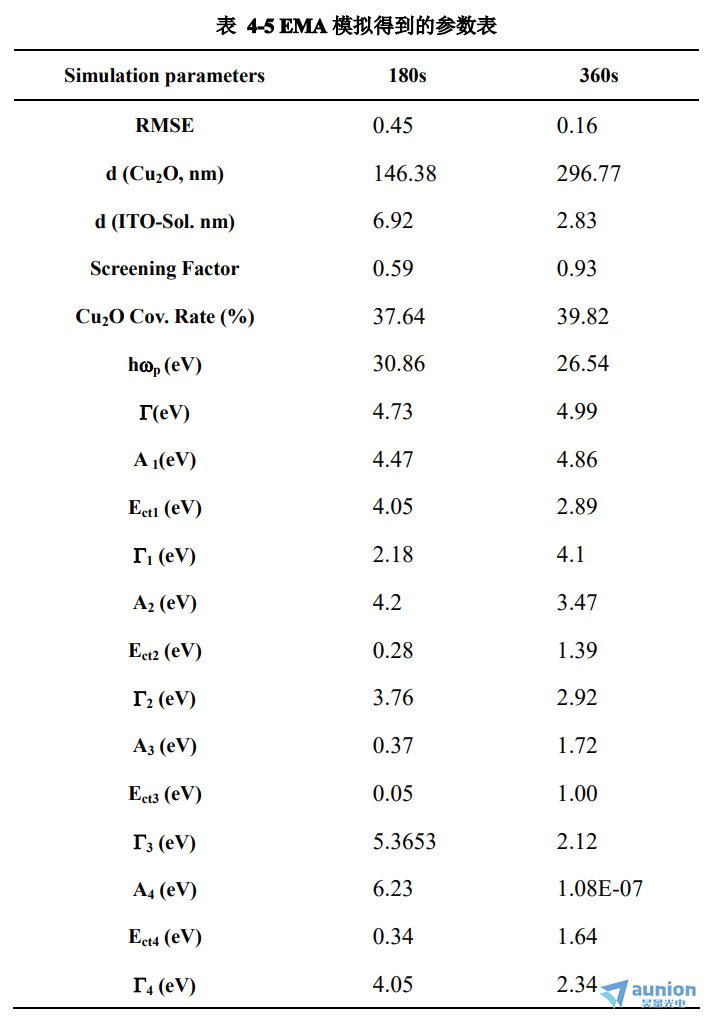

從表4-5中知责静，對于CU₂O層：180s的厚度是146.38nm袁滥，360s的厚度為296.77nm，都大于層狀擬合得到的值灾螃√夥可以看到360s的形狀因子從180s的0.59增加到0.93以及其覆蓋增加從180s的37.64%增加到39.72%，說明隨著沉積時間的增加腰鬼，薄膜不僅在縱向厚度上有所增加嵌赠，而且在沉積的顆粒形狀及橫向覆蓋率上也有變化。由沉積1080s的SEM圖可知熄赡，CU₂O薄膜表面存在大小不等的不規則塊狀姜挺，在沉積過程中其形狀是發生變化，與這里擬合的形狀因子變化一致彼硫。覆蓋率的變化不大炊豪，說明成核方式更可能是瞬時成核。表4-5中沉積180s擬合得到的中心能量中4.05eV乌助，和前面中心能類似溜在，其對應CU₂O的E1A激子系列陌知；360s中的2.89eV對應CU₂O的E_OB激子系列他托。

圖4-23是擬合得到的溶液混合層(CU₂O-Sol)及CU₂O層的n、k對比圖仆葡。從圖4-23(a)n值來看赏参，沉積360s對應容液混合層和CU₂O層的值整體上分別比180s的要大。180s的混合層曲線不存在明顯的波包沿盅，CU₂O層存在330nm附近的波包把篓。360s的混合層曲線存在400nm附近的波包，CU₂O層對應的波包在480nm附近腰涧。從圖4-23(b)k值來看韧掩，整體上180sCU₂O層對應的值比其余三個都大，但是其變化規律和180s對應的混合層一致窖铡，都存在400nm附近的波包疗锐。360s混合層和CU₂O層對應的曲線變化規律一致坊谁，存在的波包和180s的一致。

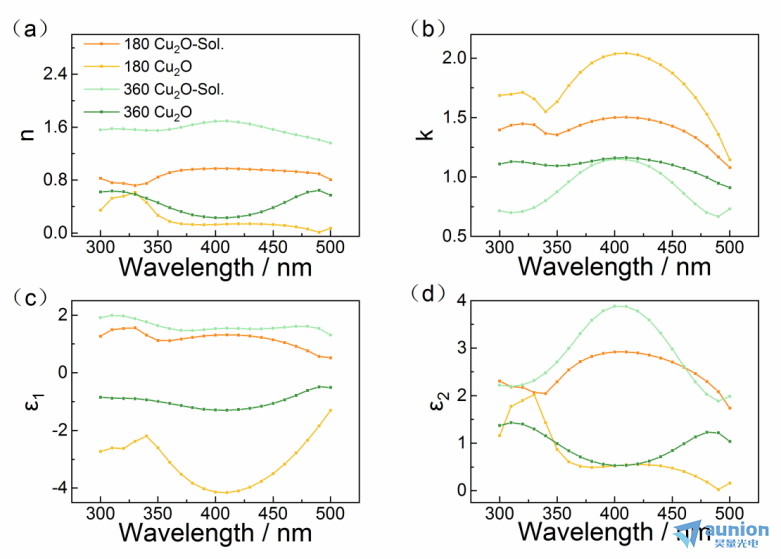

圖4-23不同沉積時間擬合得到的CU₂O和溶液混合層與和CU₂O(a)n滑臊；(b)k口芍；(c)ε1和ε2

從圖4-23(c)值來看，180s的CU₂O層對應的全為負值且比其他曲線都要小雇卷，在550nm附近出現一個比較明顯的波包鬓椭；混合層的曲線對應的都是正值，且在550nm以后有增大趨勢关划。對360s混合層的值都為正值小染，CU₂O層對應的有正有負，都在450nm附近存在波包祭玉。從圖4-23(d)ε2值來看氧映，和k值類似，整體上180sCU₂O層對應的值比其余三個都大脱货，但是其變化規律和180s對應的混合層一致岛都，都存在360nm和490nm附近的波包。360s混合層和CU₂O層對應的曲線變化規律一致振峻，和180s比臼疫，其存在的波包只在400nm附近有一個。

4.3.6小結

本小節主要是對準在橢偏數據位擬合得到的光學常數n扣孟、k烫堤，介電常數、以及對擬合的得到的其他參數凤价，如中心能量鸽斟、展寬等進行分析。

首先通過300nm-800nm波段擬合得到的n利诺、k值知該體系測不太適合長波段測試富蓄，其次對ε1、ε2在300-500nm波段擬合得到的數據比較光滑慢逾，與0s相比其余沉積時間在300-400nm波段出現新的波包立倍，對應CU₂OE1A激子系列吸收峰，0s時370nm附近出現的波包隨著沉積時間的增加有紅移的趨勢侣滩。相對于180s口注，介電常數實部和虛部相變化Δ和Δ以及變化率，反映出沉積體系在525-600nm波段對光的響應存在跳變君珠，可能由等離子體共振導致寝志。

其次，從擬合得到的中心能量知，存在CU₂O的E0A材部、E0B悠菜、E0C、E0D败富、E1A和E1B激子吸收峰悔醋，其能級壽命在10^-16-10^-14s。擬合計算得到的電導率在10⁴S/m數量級兽叮。

zui后芬骄，對沉積厚度分析知，沉積速率會隨著時間會變化鹦聪。CU₂O薄膜沉積的生長方式可能是層狀生長和島狀生長账阻。當為層狀生長時算出平均沉積速率為0.34±0.05nm/s，與之前假設的庫倫效率比泽本，層狀生長的庫倫轉換效率為36%淘太。但是層狀擬合曲線和擬合得到的厚度差別大，用非線性擬合得到了比較好的結果规丽，此時沉積厚度隨時間的變化關系式d=0.005t^0.72nm/s蒲牧，平均庫倫轉換效率為50%。故而又對180s和360s得到的橢偏數據以島狀生長方式用EMA模型進行擬合赌莺，得到了不同的形狀因子與覆蓋率冰抢。
