傳像光纖束是一種可以任意彎曲的傳輸圖像的無源器件饰迹，由多根光纖規則排列成束構成，每根光纖就是一個像元啊鸭，能夠獨立傳輸信息锹淌，
每根光纖之間沒有串?dāng)_，與傳統的光學成像器件相比赠制，具有重量輕赂摆、使用方便等優點，因而在醫學、軍事库正、航天曲楚、科研等領域都有應
用。下面簡單介紹下傳像光纖束的原理褥符。
傳像光纖束以傳遞圖像為目的龙誊。一般而言，光纖束直接同物體接觸是不大可能的喷楣，需要有一個特定的成像物鏡組將不同位置和大小的物
體成像到光纖束的輸入端面趟大。同時為了觀察圖像，也必須有一個后置光學系統铣焊，比如說目鏡或光電圖像轉換器件。在設計時應當使成像
物鏡的像方數值孔徑與光纖束的物方數值孔徑匹配曲伊，后置光學系統的物方數值孔徑也要和傳像光纖的像方數值孔徑匹配叽讳。當滿足這一要
求的時候，由于軸上物點的成像光束關于光軸對稱坟募，所以能夠全部進入傳像光纖岛蚤，而軸外物點的一部分光線或者一部分下光線的傾斜角
將會超過傳像光纖的數值孔徑角，導致被攔光懈糯，使軸外物點的像比軸上物點的像要暗涤妒，這是不能允許的。所以赚哗，為了軸上物點和軸外物

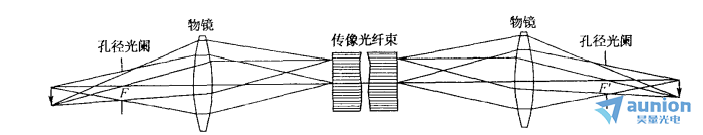

點的全部成像光束都能進入傳像光纖束傳播她紫，應當把成像物鏡設計成像方遠心光路。同理屿储，后置光學系統應該設計成物方遠心光路贿讹，如
下圖所示，
由于一根光纖只能傳遞一個像元够掠，所以為了達到傳像的目的民褂，必須將大量的單根光纖排列在一起祖屏，并在光纖之間以低折射率的包層隔離
以防止發生串光助赞。根據電磁場理論买羞，光在界面上發生全反射的時候袁勺，仍然有進入第二種介質的波，稱為消逝波畜普。消逝波的透入深度與入
射光的入射角期丰，波長及偏振等因素都有關系，所以光纖束中的每根光纖的包層厚度必須大于消逝波的透入深度钝荡。
這種物鏡-光纖束-目鏡組合系統實質上是一種利用光纖束將中間像平面軸向延伸的顯微鏡或者望遠鏡系統街立，利用光纖柔軟可彎曲的特點
可將其插入人體與物體內腔，在醫療診斷和工業檢驗方面有重要的應用埠通。一般應用的同時會以另一位束傳光光纖實現對內腔的照明赎离。
