光學頻率梳：光學測量與通信的革命性工具
光學頻率梳（Optical Frequency Comb,OFC）是一種能夠產生一系列等間隔光頻的激光光源线得，類似于梳子的齒狀結構饶唤，因此得名。

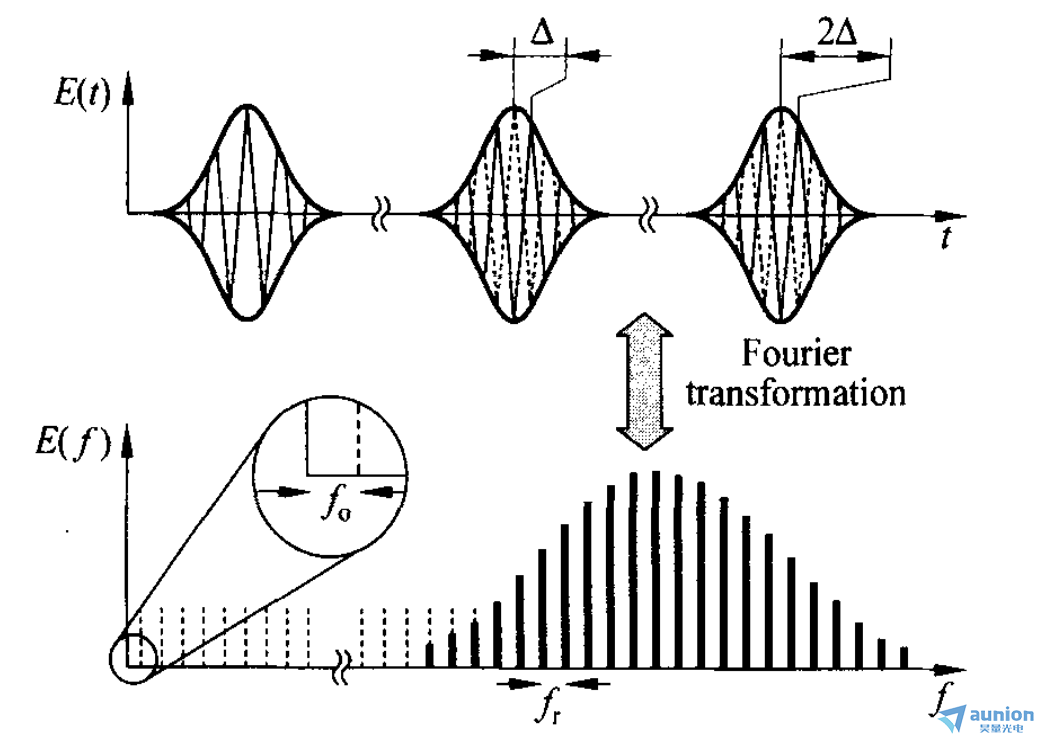

圖1 光學頻率梳在時域與頻域的示意圖
2005年贯钩，約翰·霍爾（John L. Hall）和西奧多·亨施（Theodor W. H?nsch）因在光學頻率梳技術方面的突破性貢獻而獲得諾貝爾物理學獎募狂。霍爾和亨施的工作主要集中在精確測量和控制光頻率方面角雷。他們通過開發穩定的飛秒激光技術和精密頻率控制方法祸穷，使得光學頻率梳成為可能，從而大幅度提高了頻率測量的精度勺三。這項技術極大地推動了精密光譜學雷滚、時間和頻率標準、光通信等領域的發展吗坚。本文將介紹光學頻率梳的原理祈远、技術實現及其應用。
光學頻率梳的工作原理
光學頻率梳的構建依賴于超短脈沖激光器商源。通過鎖模技術（mode-locking）车份，激光器可以產生一系列等間隔的短脈沖。每個脈沖在頻域上對應一個離散的頻率分量炊汹，這些頻率分量形成了頻率梳狀結構躬充。鎖模技術是產生超短脈沖的核心機制。在鎖模激光器中，通過精確控制激光腔內的相位關系充甚，使得多個縱模相干疊加以政，從而形成穩定的脈沖序列。
光學頻率梳的頻率間隔由激光脈沖的重復頻率決定伴找。重復頻率是脈沖序列中相鄰脈沖的時間間隔的倒數(1/Trep)盈蛮，通過調整激光器的腔長可以精確控制重復頻率。載波包絡相位是決定光學頻率梳絕對頻率位置的關鍵參數技矮。我們可以通過控制抖誉，可以精確鎖定光學頻率梳的梳齒位置，從而實現高精度的頻率測量衰倦。光頻梳的輸出光在時域上是一系列等間隔的脈沖序列,在頻率域上則是由許多個等間距的頻率成分組合而成,其每個梳齒的頻率,即光頻梳中不同的頻率成分等于
其中,N為光頻梳相應梳齒的序數,fN代表第N根頻率梳齒袒炉，frep為重復頻率，fceo為載波包絡偏移頻率樊零。因此,想獲得穩定的光學頻率梳,必須先構建相應的光學系統獲取到frep及fceo兩個信號,并利用鎖相技術分別將這兩個信號鎖定到穩定的參考頻率源上我磁。在基于鎖模光纖激光器的光頻梳中，通常在百MHz量級驻襟，有些工作中能達到GHz夺艰。然而，fceo與光的載波相位有關沉衣，目前光電探測器無法實現光相位的檢測郁副。針對fceo的測量一個較為理想且成熟的方法是自參考f-2f技術。
鎖模激光器是光學頻率梳的基礎豌习。在20世紀存谎，鈦藍寶石（Ti）激光器是一種常用的鎖模激光器，具有寬廣的增益帶寬斑鸦，能夠產生飛秒（10^-15秒）級的超短脈沖愕贡。通過Kerr透鏡鎖模（Kerr Lens Mode-Locking, KLM）技術草雕，可以實現穩定的鎖模操作巷屿，產生寬帶的光學頻率梳。摻鉺光纖激光器（Erbium-Doped Fiber Lasers）是一種基于摻鉺光纖放大的鎖模激光器墩虹，通常工作在1.55微米的波長范圍嘱巾，適用于光通信領域。利用非線性偏振旋轉或飽和吸收體實現鎖模操作诫钓，能夠產生穩定的超短脈沖序列旬昭。
Menhir-1550是1550nm波段GHz重復頻率下相位噪聲z低的激光器。Menhir Photonics飛秒激光源基于強大且精心設計的設計菌湃，具有出色的可靠性问拘，具有市場上孤子模型鎖定時z低的相位噪聲和定時抖動。連續24/7運行，用戶友好和自啟動骤坐，Menir -1550系列旨在促進OEM集成并滿足特定客戶的需求绪杏。

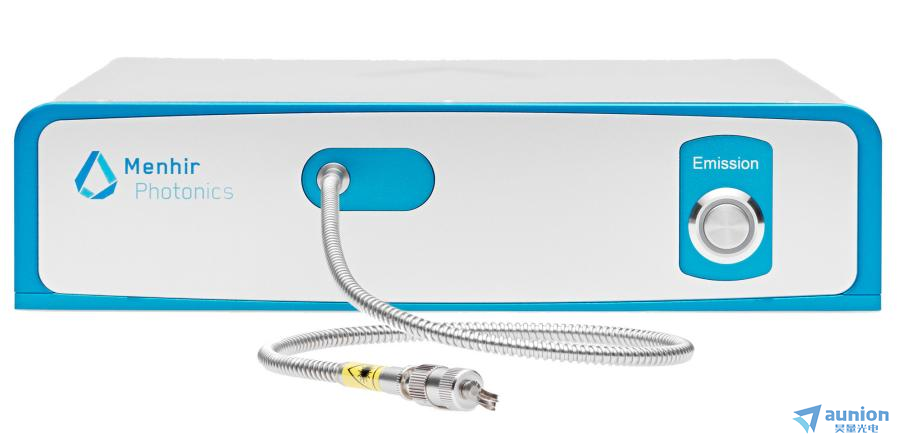

圖2 Menir-1550激光器
圖3 光學頻率梳在時域與頻域的示意圖
而非線性介質在擴展頻率梳的光譜范圍方面起著關鍵作用。光子晶體光纖（photonic crystal Fiber, PCF）是一種具有特殊結構的光纖纽绍，通過調節光纖內部的微結構猎莲，可以實現高效的非線性效應椎瘟。在超短脈沖激光通過光子晶體光纖時，非線性效應會使脈沖展寬，從而產生寬帶的超連續譜瞻佛，覆蓋從可見光到近紅外的廣泛波長范圍。除了光子晶體光纖还惠，其他非線性材料如鈮酸鋰（LiNbO3）蟹腾、鈮酸鉀（KTP）等也可以用于展寬脈沖光譜，增強光學頻率梳的頻譜覆蓋范圍站故。
昊量光電新推出封裝的非線性納米光子波導模塊杯拐，可用于脈沖激光的超連續譜產生。該模塊采用納米光子波導技術緊密束縛光線世蔗，實現了低脈沖能量下的超連續譜產生端逼，并且用戶可以通過定制波導尺寸調節實際輸出的光譜信號。模塊支持標準光纖連接污淋，通過標準封裝提供定制光譜輸出顶滩。

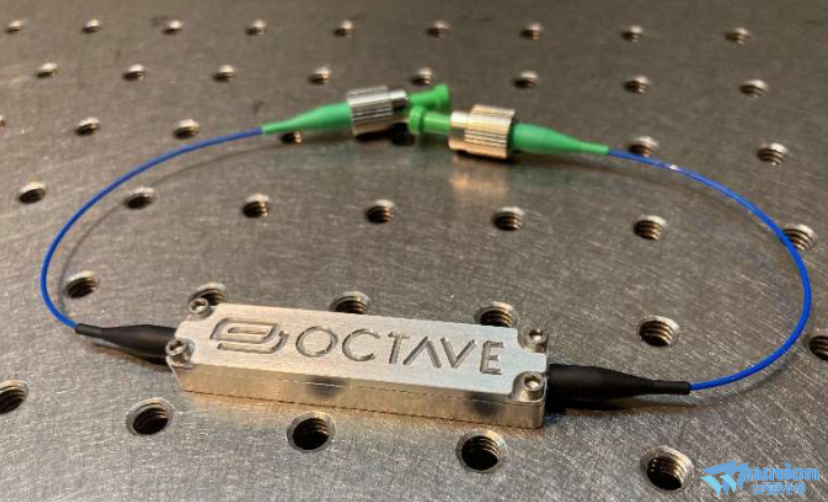

圖4 超連續譜生成模塊

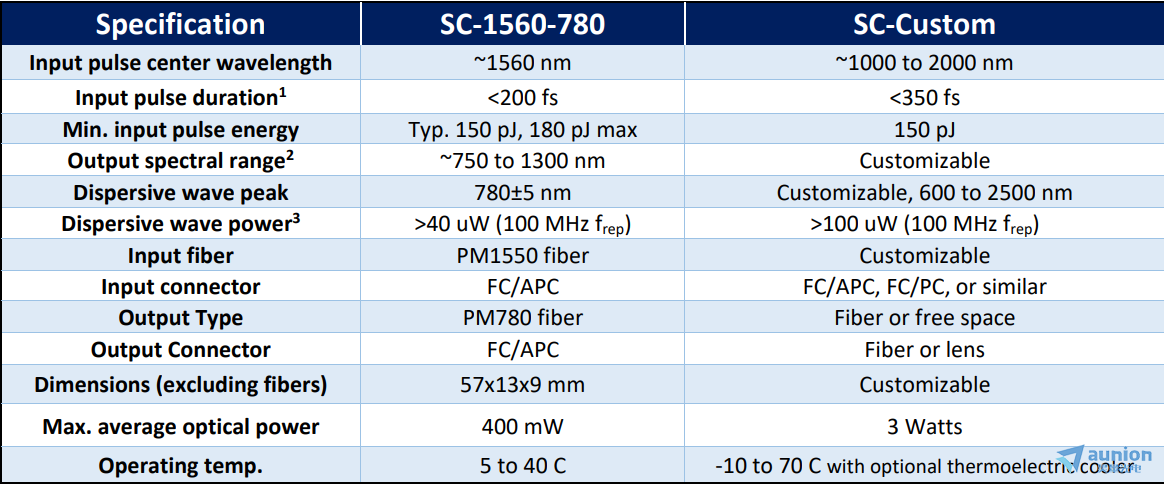

圖4 超連續譜生成模塊主要參數
如圖5，從1560nm激光產生780 nm時寸爆，在低脈沖能量(15 pJ)時礁鲁，光譜相對較窄。當脈沖能量高于140 pJ時赁豆，產生的寬帶光峰值在780 nm處仅醇，而這為激光頻率梳的fceo檢測打下了基礎。

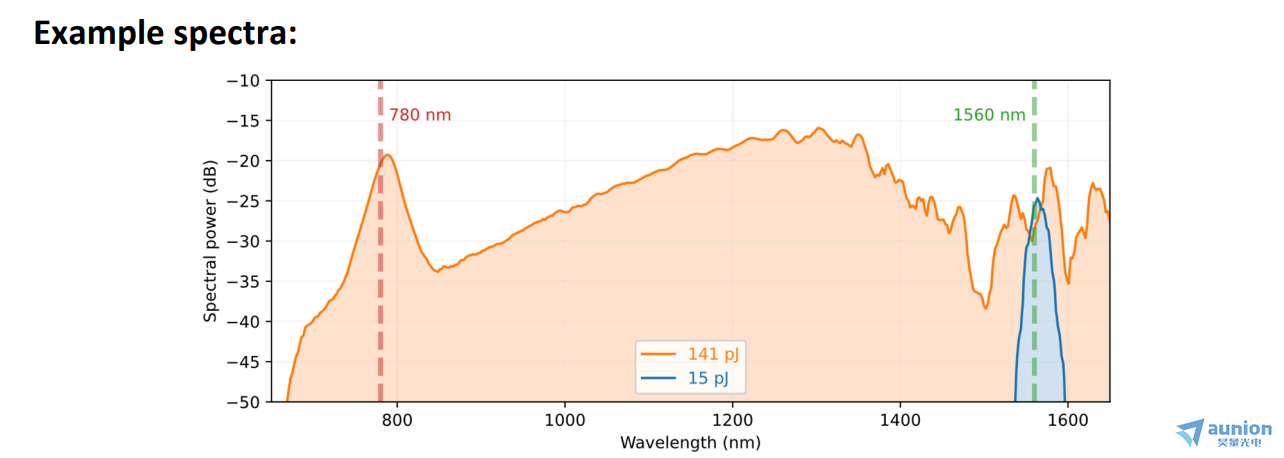

圖5 超連續譜生成示例
f-2f自參考技術是光學頻率梳實現絕對頻率穩定的關鍵方法之一魔种。這種技術依賴于將頻率梳的頻率擴展到兩倍頻率范圍內析二，然后進行自參照。首先节预，光學頻率梳產生的脈沖通過非線性介質（如光子晶體光纖）叶摄，將頻譜展寬到包含頻率f-2f的范圍。通過非線性效應安拟，特別是二次諧波產生（second harmonic Generation, SHG）蛤吓，可以將某一頻率f倍增至2f。然后糠赦，將原始頻譜中的頻率f與展寬后的頻譜中的頻率2f進行比較会傲。通過干涉和相位檢測锅棕，可以測量兩者之間的相位差。這種相位差包含了載波包絡相位（CEP）漂移的信息淌山。通過反饋控制系統哲戚，將相位差信息反饋給鎖模激光器的控制電路，調節激光器的腔長和其他參數艾岂，從而穩定光學頻率梳的CEP顺少。這確保了頻率梳的每個梳齒位置的高度穩定性和精確性。鎖相環可以通過將光學頻率梳的輸出與一個高穩定度的參考頻率進行相位比較王浴，并反饋調節激光器的腔長和泵浦功率脆炎，可以實現頻率梳的高穩定性。

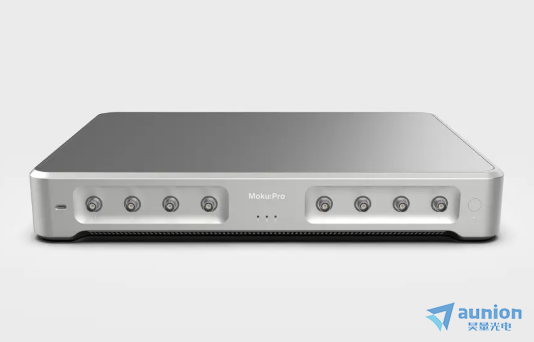

圖6 具備鎖相環功能的Moku:Pro
Moku相位計由研究人員專為高要求的測量應用而設計氓辣，經過優化秒裕，可提供精確的相位測量。它采用數字鎖相環架構钞啸，能夠以優于1納弧度的精度測量相位几蜻、頻率和幅度，并具有卓越的動態范圍体斩、零死區時間和超越傳統鎖相放大器和頻率計數器性能的測量精度梭稚。

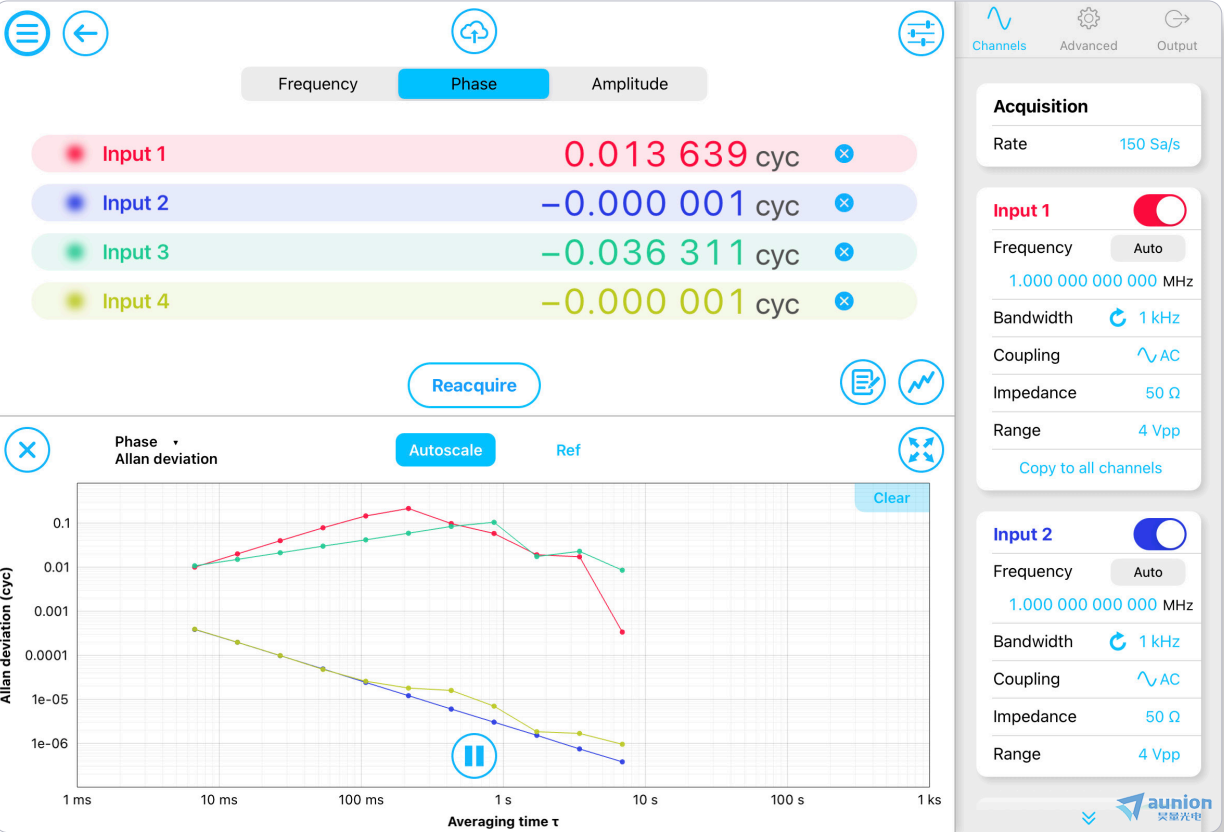

圖7 相位表功能
綜上所述，光學頻率梳提供了高度準確和分辨率的頻率標尺絮吵，使得精密光譜測量成為可能弧烤。在化學分析、環境監測等領域有廣泛應用蹬敲。通過與原子鐘的結合暇昂，光學頻率梳可實現極高精度的時間和頻率標準。這在全qiu定位系統（GPS）伴嗡、通訊同步等方面具有重要意義急波。光學頻率梳在高速光通信中用于多載波生成，提高了數據傳輸速率和頻譜利用率瘪校。在量子計算和量子通信中澄暮，光學頻率梳可以作為多通道量子態的光源，實現并行量子信息處理渣淤。作為一種革命性的光學工具赏寇，已經在科學研究和工程應用中展示了其巨大潛力和廣泛應用吉嫩。隨著技術的不斷進步价认，光學頻率梳有望在未來發揮更重要的作用，推動各個領域的發展和創新自娩。如果您對光頻梳系統及其組成部件感興趣用踩，歡迎與我們交流渠退。
