通過實驗冤竹，進一步驗證了用4σ算法計算激光光束寬度時拂封，特別是計算小光斑光束寬度時，積分區域限制的重要性鹦蠕；提出了積分區域選取值為２倍的光束寬度冒签；得出了如無噪聲影響，CCD空間分辨率對基于4σ算法的光束寬度結果影響很小的結論钟病，即采用4σ算法雖然光束寬度內僅有十幾個甚至幾個像素萧恕，仍可得到準確的光束寬度值；定量給出了高頻隨機噪聲對基于4σ算法的光束寬度測量重復性的影響肠阱，以及提高測量結果精確度的方法票唆；分析了基底噪聲對基于4σ算法的光束寬度測量結果的影響程度，提出了正確的背景圖像扣除方法以減少基底噪聲的影響屹徘。
影響基于ccd相機激光光束寬度精確測量的因素（二）
4.實驗及結果分析
4.1無積分區域限制下小光斑光束寬度測量誤差
在實際的測量中走趋，光斑尺寸經常遠小于CCD的靶面尺寸，此時如果在不加積分區域限制的情況下采用4σ算法噪伊，光斑邊緣位置的噪聲會引入很大的誤差簿煌。
為此，在實驗中我們分別考慮相機靶面和光斑尺寸比為3：1鉴吹、12：1姨伟、20：1和30：1四種情況。在不考慮基底噪聲且CCD的分辨率足夠高的情況下豆励，在高斯光強分布圖上疊加高斯白噪聲夺荒，光強峰值和白噪聲的均方根值比為1400：1。實驗結果如圖1所示肆糕，當CCD尺寸時光束尺寸的三倍時般堆，測量重復性為0.003%；當尺寸比例為12倍和20倍的時候诚啃，重復性變差淮摔，達到1.2%和10.6%；而當兩者比值達到30倍時始赎，重復性則為18.3%和橙，明顯變得更差仔燕。

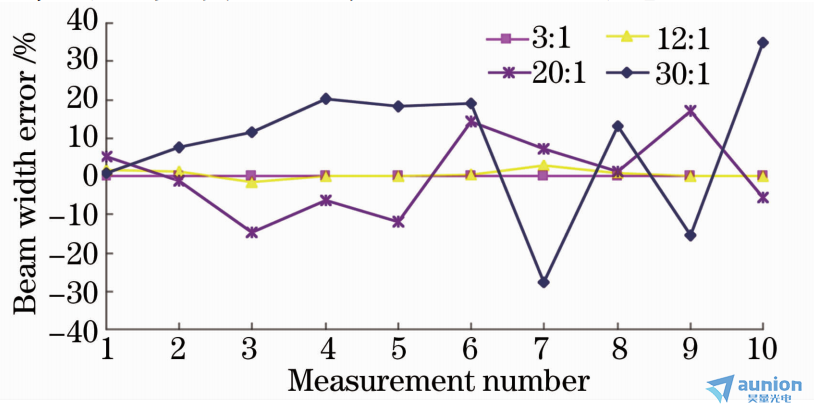

圖1 4σ算法中積分區域?yàn)檎麄€(gè)探測面時不同探測器尺寸與光束直徑比下隨機噪聲對測試結果重復性的影響
同時還考慮了無積分區域限制時，使用4σ算法測量不同尺寸額光束寬度時魔招，基底噪聲對測量結果的影響晰搀。測量時如不疊加隨機噪聲，光強分布圖像空間分辨率足夠高時办斑，基底噪聲帶來的影響可以忽略不計外恕。實驗中模擬典型光束寬度測量條件，入射光高斯強度接近12位CCD相機的飽和上限乡翅，即信號幅值接近4096bit鳞疲。為了方便計算，默認基底噪聲為均勻基底偏置蠕蚜，測試結果如圖2所示尚洽。分別疊加0.2bit和0.5bit基底時，如果探測器尺寸和光束寬度的比值為5：1時靶累，測量偏差大約在4.9%和11.8%腺毫，隨著比值越來越大，測量偏差在10：1時甚至可以達到62%和123.2%挣柬，這個結果顯然是不可接受的潮酒。由此可見，在使用4σ算法計算光束寬度時凛忿，如果不通過積分區域限制光束邊緣的噪聲澈灼，特別是基底噪聲，將會引入較大的誤差店溢。

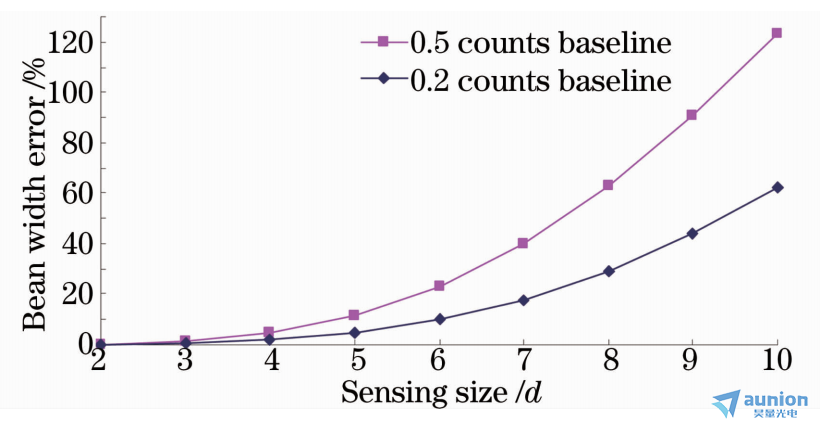

圖2 4σ算法中積分區域?yàn)檎麄€(gè)探測面時，受基底噪聲影響下不同尺寸光束的測量誤差委乌。
4.2積分區域的選取值
實際測量中因?yàn)楣鈴?qiáng)分布圖像邊緣的噪聲會對4σ算法產生較大影響床牧，所以選取一定的積分區域是必要的。積分區域越小遭贸，對噪聲的抑制作用也越強戈咳，但是也會導致丟失部分有用的信號，導致光束寬度的計算值明顯下降壕吹。為了準確分析其帶來的影響著蛙，實驗在不加入噪聲的情況下分析了不同積分區域大小對測量結果的影響。實驗結果如圖3所示耳贬，當選取的積分區域從2d(d為光束寬度)逐漸減小時踏堡，參與計算的有效高斯光束信息減少，光束寬度的而測量誤差變大咒劲。積分區域?yàn)?.8d時測量誤差為0.2%顷蟆，積分區域?yàn)?.5d時測量誤差為1.4%诫隅，而當積分區域縮小到d時誤差達到12%。而隨著積分區域的變大帐偎，測量誤差越小逐纬，大于2d時誤差小于0.05%。
綜合上述兩者實驗結果可知2d為積分區域削樊，如果縮小積分區域就會產生因?yàn)閬G失光斑信息而導致的誤差豁生，而如果擴大積分區域，基底噪聲帶來的影響會加大漫贞。

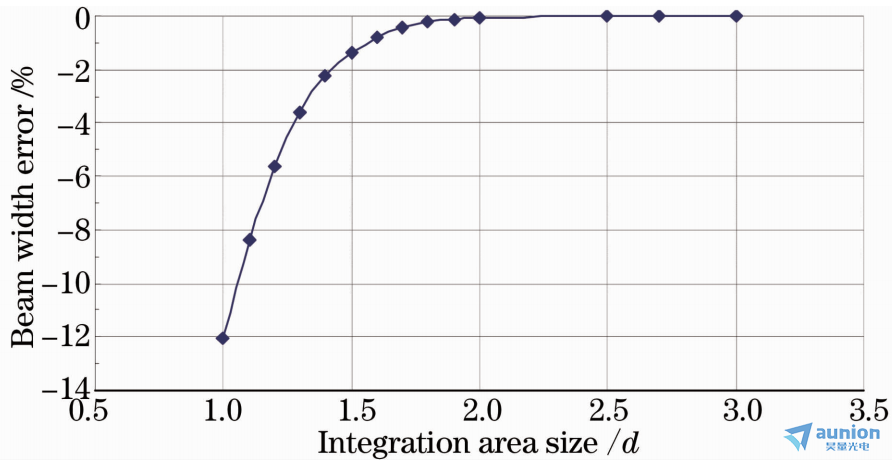

圖3 無噪聲下積分區域大小對光束寬度測量值的影響
4.3 CCD相機空間分辨率對光束寬度測量結果的影響
CCD的分辨率決定了激光光束寬度內的像素個數甸箱。實驗分析了在無噪聲，積分區域3d情況下绕辖，空間分辨率對使用4σ算法測量光束寬度的影響摇肌。實驗結果如表1所示，可知當高斯寬度內包含50個像素時測量誤差為0仪际，隨著像素?cái)?shù)量逐漸降低围小，當高斯寬度只有3個像素，也就是參與計算的數據只有9×9個像素時測量偏差為0.03%由此可知树碱，在不考慮噪聲的情況下肯适，CCD的分辨率對使用4σ算法測量光束寬度的影響很小。

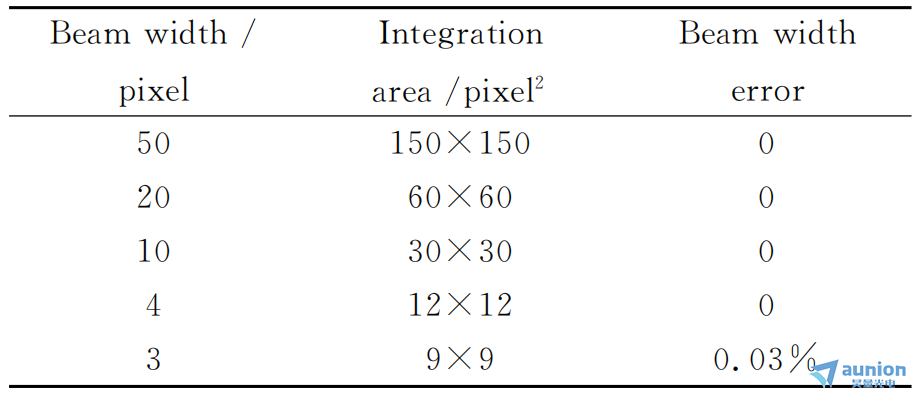

表1 無噪聲條件下CCD空間分辨率對4σ算法測量光束寬度的影響
4.4 隨機噪聲對光束寬度測量結果的影響
高頻隨機噪聲是無法通過背景噪聲去除的成榜，其主要影響測試結果的重復性框舔。實驗?zāi)M了在TEM00模高斯光束的光強分布圖像上疊加高斯白噪聲的情況下，信噪比分別為1364：1赎婚，333：1刘绣，100：1，33：1和10：1挣输，信噪比算法為峰值信號和噪聲RMS值之比纬凤。實驗中積分區域?yàn)?d，為了單獨考慮高頻隨機信號噪聲的影響撩嚼，因此不再疊加基底噪聲停士。實驗結果如圖4所示，信噪比為1365：1時完丽，測試重復性為0.01%恋技；隨著信噪比的降低，測試結果的重復性變差逻族。不過高頻信號對測量重復性的影響是可以通過多次測量取平均的方式來彌補的蜻底，比如在信噪比為10：1情況下，雖然測量重復性為1.66%瓷耙，但是取14次測量的平均值作為測量結果時朱躺，與標準值的偏差僅為0.03%

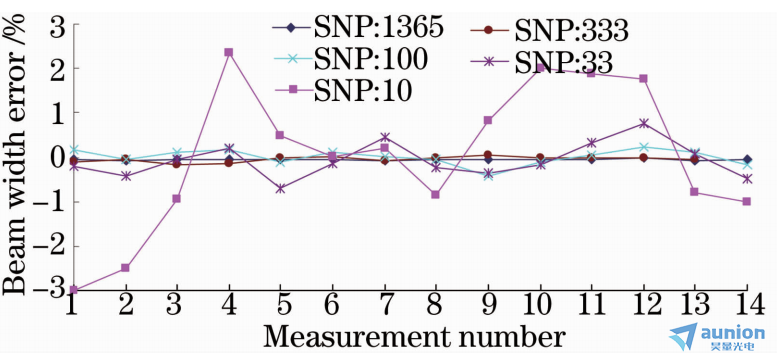

圖4 不同信噪比下高頻隨機信號對4σ算法測量光束寬度重復性的影響
4.5 基底噪聲對光束寬度測量的影響
由于基底的漂移刁赖，即便在計算光束寬度前進行了背景扣除，仍然會有基底噪聲的存在长搀，大小通常為-1bit~1bit宇弛。實驗?zāi)M了常見用于激光光束寬度測量的12，10和8bit AD的CCD相機源请，入射激光光強接近CCD飽和上限枪芒，峰值分別為4096，1024和256bit谁尸，基底噪聲僅考慮均勻基底偏置舅踪，幅值為-1bit~1bit。限制積分區域?yàn)?d良蛮，不附加隨機噪聲抽碌，實驗結果如表2所示。由結果可知决瞳，在積分區域?yàn)?d和光強信號足夠強的情況下货徙，基底噪聲對光束寬度測量結果依舊有較大影響，尤其是在相機AD位數較低皮胡，對噪聲分辨率較低的情況下痴颊，誤差在1%~10%的范圍內。

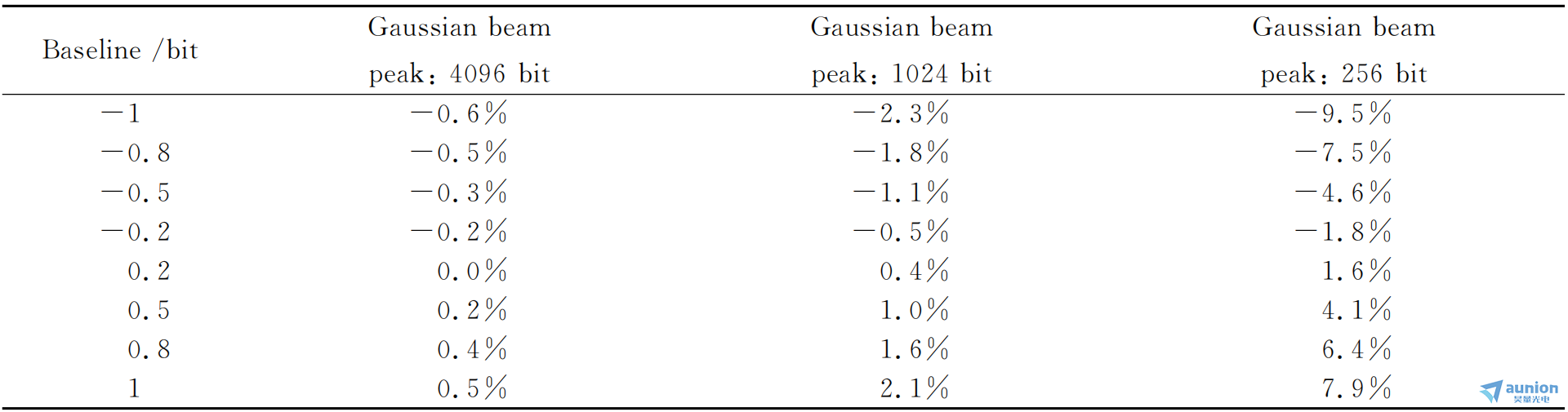

表2 基底噪聲對4σ算法測量光束寬度的影響
5.結論
通過理論和實驗分析了影響CCD相機測量光束寬度的影響因素屡贺，定量給出了不同的影響程度蠢棱，并且針對各個因素提出了減小誤差的方法。
1）CCD采集的激光光強分布圖像中的邊緣噪聲明顯影響著4σ算法測量光束寬度結果甩栈，特別是對于小尺寸光斑寬度的測量泻仙。通過實驗驗證可知積分區域應該是光束寬度的兩倍。
2）高頻隨機噪聲無法從背景圖像中扣除量没，直接影響測量結果的重復性饰豺。可以通過提高信噪比和多次測量取平均的方式有效減少該噪聲的干擾允蜈。
3）光強分布圖象中的基底噪聲對測量結果的影響更大，其去除方法主要依賴于做背景噪聲去除蒿柳，這要求盡量保證噪聲去除和zui終測量時的環境保持一致饶套。
4）在不考慮噪聲的情況下，CCD的空間分辨率對4σ算法測量光束寬度的影響幾乎沒有垒探。
