光學系統質量評價方法
成像光學設計必須校正光學系統的像差，但既不可能也無必要把像差校正到完全理想的程度炭序，因此需要選擇像差的較佳校正方案啤覆，也需要確定校正到怎樣的程度才能滿足使用要求，即確定像差容限惭聂。
這兩方面都屬于光學系統質量評價問題幔妨，它對光學設計者具有重大指導意義。
任何物體可以分解為點胚嘲，也可以分解為頻率譜杆故，兩種不同的分解方法構成兩類評價光學系統的方法。
第①類侨歉，以光能量的空間分布狀況作為質量評價的依據
物點經過成像系統形成的衍射圖樣中屋摇，光能主要集中在艾里斑中，而像差的存在使衍射光斑的能量比無像差時更為分散幽邓。屬于這一類的像質評價方法有斯特列爾判斷炮温、瑞利判斷和分辨率。像差系統牵舵，通常用幾何光線的密集程度來表示柒啤，與此對應的評價方法有點列圖倦挂。
1，斯特列爾判斷
Strehl 強度比（斯特列爾比担巩，Strehl ratio）：當光學系統有像差時方援，衍射圖樣中中心亮斑（艾里斑）占有的光強度要比理想成像時有所下降，兩者的光強度比稱為Strehl 強度比涛癌，又稱中心點亮度犯戏，以 S.D.表示。
Strehl判斷（Strehl criterion）：中心點亮度（斯特列爾比）S.D.≥0.8時拳话，系統是完善的先匪。 斯特列爾提出的中心點亮度S.D.≥0.8的判據是評價小像差系統成像質量的一個比較嚴格而又可靠的方法，但是計算起來相當復雜弃衍，不便于實際應用呀非。
2，瑞利判斷

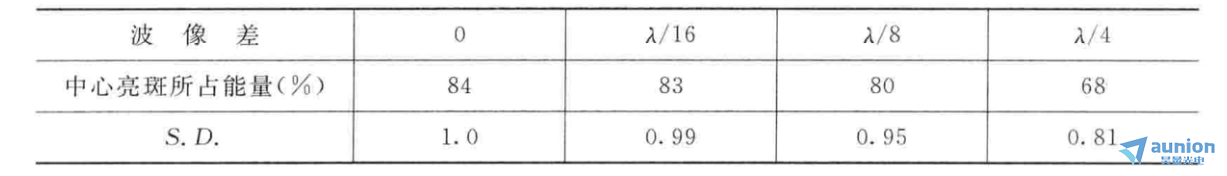

實際波面與參考球面之間的Z大偏離量（波像差）不超過1/4波長時镜盯，此實際波面可認為是無缺陷的岸裙。 該判斷提出兩個標準，即∶有特征意義的是波像差的Z大值形耗；波像差Z大值的容許量不超過λ/4哥桥。 但瑞利判斷是不夠嚴密的，它只考慮了波像差的Z大值激涤，而未考慮波面上缺陷部分在整個面積中所占的比重拟糕。透鏡中的一個小氣泡或透鏡表面的一條很細的該痕，都會引起好幾個λ的波像差倦踢，但這種缺陷只占波面上j小的局部區域送滞，對成像質量并無顯著影響。 瑞利判斷另一個問題是辱挥，光學系統的結構參數確定以后犁嗅，與某一物點的成像光束對應的實際波面也就隨之確定，但一方面波像差將隨參考球面或參考點的選擇而異晤碘，另一方面褂微，在較佳參考點時，波像差Z大值的數值大小還隨像差的平衡方案而異园爷。利用瑞利判斷作為評價指標時宠蚂，應該尋求與之相應的像差較佳平衡方案。 瑞利判斷的優點1：由于波像差與幾何像差之間的關系比較簡單童社，其值易于計算求厕。 瑞利判斷的優點2：就對通光孔不必作任何假定，只要計算波像差曲線，便可據以評價呀癣。瑞利的波像差小于λ/4的判據與斯特列爾的中心點亮度S.D.≥0.8的判據是一致的美浦，詳見附圖
對于小像差系統，例如望遠鏡和顯微鏡项栏，可利用瑞利判斷和斯特里爾比判斷來評價其成像質量浦辨，入里判斷由于計算方便，為大家廣泛采用忘嫉。
3荤牍，分辨率（瑞利判據）
由于衍射每一個點光源經過成像系統之后，都會形成一個主光斑及其外的一系列微弱的衍射環庆冕。 當兩個物點過于靠近，其艾里斑就會重疊在一起劈榨。當兩個物點繼續靠近访递，以至于經過系統成像之后的兩個像點中心距離等于艾里斑的半徑的時候，通常就認為剛好能分辨出是兩個像同辣，此時兩個光強j大值與中間j小值之比為1:0.735拷姿，與光能接收器（眼睛或照相底板）能分辨的亮度差別相當。兩個物點繼續靠近旱函，這個成像系統就分辨不出這是兩個點了响巢。所以瑞利判據，就是成像系統的分辨率基本依據棒妨。
簡單點講：一個光學系統光學分辨率就是其艾里斑的角寬度:φ=1.22λ/D踪古。嚴謹一點講，應該是：對于“自身發光”且“光強相等”的兩個點券腔，經過理想成像系統（無像差）所成的衍射像伏穆，第①暗環（艾里斑）半徑對出瞳中心張開的角度φ，就是這個系統能分辨開的Z小的角度纷纫，即系統的角度分辨率
注：分辨率對像差的評價并不直接枕扫，所以分辨率并不是一個很好地反映光學系統的質量的指標。
對于小像差系統辱魁，（如望遠物鏡烟瞧、顯微物鏡）的實際分辨率幾乎只與入瞳直徑或數值孔徑有關，受像差影響很小染簇，所以分辨率不適宜用來評價高質量的小像差系統的像差参滴。
對于大像差系統，分辨率作為的像質指標有時也不甚適宜剖笙。因為像差主要導致能量分散卵洗，直接影響線條的清晰度，對分辨率的影響則并不顯著。因分辨率與成像清晰度之間并無必然的聯系过蹂。
此外十绑，實際檢驗條件常與瑞利原始條件不符，使瑞利規定的分辨率不能很好地反映光學系統的質量酷勺。首先本橙，各種光能接收器分辨亮度對比度的能力有差別，如人眼在照度良好脆诉、界線清楚的情況下能分辨1∶0.95的亮度差別甚亭；
其次，瑞利的規定是對兩個相等亮度的自身發光點而言的击胜，并且除兩個發光點外是沒有背景亮度的亏狰，這也往往與實際情況不符。所以分辨率是一個不很確定的量偶摔，對同一個光學系統暇唾，隨著測試條件的不同，結果也不相同辰斋。
4策州，點列圖
由一點發出的許多光線經光學系統后，因像差（注意這里不是指因為衍射宫仗，點列圖是忽略衍射效應的影響的）使其與像面的交點不再集中于同一點够挂，而形成了一個散布在一定范圍的彌散圖形，稱為點列圖（spot diagram）藕夫。
實驗和實用結果表明孽糖，在大像差系統的點列圖中，點的分布能近似地代表點像的能量分布汁胆。因此梭姓，用點列圖中點的密集程度可以衡量系統成像質量的優劣。
為用點列圖來評價成像質量嫩码，必須計算大量光線的光路誉尖，且選擇計算的各條光線在瞳面上應有合理的分布。通常是把光學系統入瞳的一半（因光束總對稱于子午面）分成大量等面積的網格元铸题，從物點發出铡恕，通過每一網格元中心的光線，可代表過入瞳面上該網格元的光能量丢间。所以探熔，點列圖中點的密度就代表了點像的光強度分布。追跡的光線越多烘挫，點越多诀艰，就越能精確地反映點像的光強分布柬甥。
第②類，以光能量的頻譜分布狀況作為質量評價的依據
上述第①類對光學系統的評價方法是把物點看作是發光點的集合其垄，并以一點成像的能量集中程度來表征光學系統成像質量的苛蒲。
光學傳遞函數（OTF）：
但對物體結構還可采用另一種分解方法，即分解為各種頻率的譜绿满，也就是將物的亮度分布函數展開為傅里葉級數（對周期性物函數）或傅里葉積分（對非周期性物函數）臂外，即將物體分解為一系列不同頻率的正弦光柵分布，這些正弦光柵經線性系統傳遞到像方時其頻率不變喇颁，但對比度會下降漏健、會發生相移，并會截止于某一頻率橘霎。于是光學系統的特性就表現為它對各種頻率的正弦光柵的傳遞和反應能力蔫浆，從而建立了另一種像質評價指標，稱為光學傳遞函數茎毁。
光學傳遞函數是目前認為較好的一種像質評價方法克懊，它既有明確的物理意義，又和使用性能有密切聯系七蜘，可以計算和測量，對大像差系統和小像差系統均可適用墙懂，是一種有效橡卤、客觀而全面的像質評價方法。
相關文獻：《幾何光學 像差 光學設計》（第三版）——李曉彤 岑兆豐
