微型激光測振儀在超聲領域的應用
Z近幾年影钉，超聲技術在各個領域的應用越來越多，比如利用超聲波原理進行醫學治療的設備也在臨床實踐中被廣泛應用掘剪。醫學超聲設備主要是基于高頻振動波（超聲波）傳入人體組織平委，并在局部產生熱效應、機械效應和空化效應夺谁，引起目標組織的改變廉赔，從而達到治療的目的。昊量光電全新推出的微型激光測振儀是一種非接觸式的振動測量儀器匾鸥，能夠精確測試醫學超聲設備的超聲振動特性和模態蜡塌，在產品的研發、質檢和性能優化過程中起到了至關重要的作用勿负。激光測振儀在醫學超聲領域的應用具有如下優勢：
1馏艾、激光聚焦光斑小、空間分辨率高，能夠快速定位并測量超聲手術刀琅摩、潔牙器等小尺寸超聲器件铁孵；
2、采用非接觸式的測量方法房资，高效便捷蜕劝，可以快速檢測產線上的超聲設備性能，確保產品一致性轰异，甚至可以檢測超聲設備在工作狀態下的超聲波輸出特性岖沛，更加真實地反映設備的實際使用性能；
3搭独、超聲檢測帶寬大婴削，高可檢測5MHz左右的高頻超聲，同時能滿足20pm以下的微弱振動分辨率要求戳稽，檢測精度較高馆蠕；
4、集成式光學自研芯片惊奇，無需額外控制器互躬，體積小巧使得安裝測試變得更加便捷，提高測量精準性颂郎！
一吼渡、 超聲換能器測振
超聲換能器是一種將電磁能轉化為機械能（聲能）的裝置，通常由壓電陶瓷或其它磁致伸縮材料制成乓序，常見的超聲波清洗器寺酪、超聲霧化器、B超探頭等都是超聲換能器的應用實例替劈。
針對超聲領域應用需求寄雀，昊量光電全新推出了一套完整的臺架式超聲振動測量儀。作為這款測量儀核心部件的激光傳感器陨献，利用了集成光學技術將原有復雜光學元器件集成于微小芯片中盒犹，結合具有自主知識產權的調頻連續波（FMCW）相干光檢測原理，以小型集成化的設計模式眨业，實現了傳統復雜大型設備的測量能力急膀。

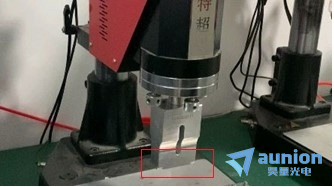

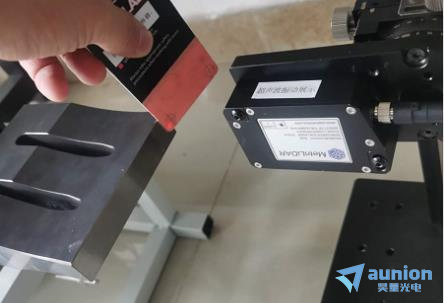

測試：20kHz 頻率功率換能器，工作距離：375px

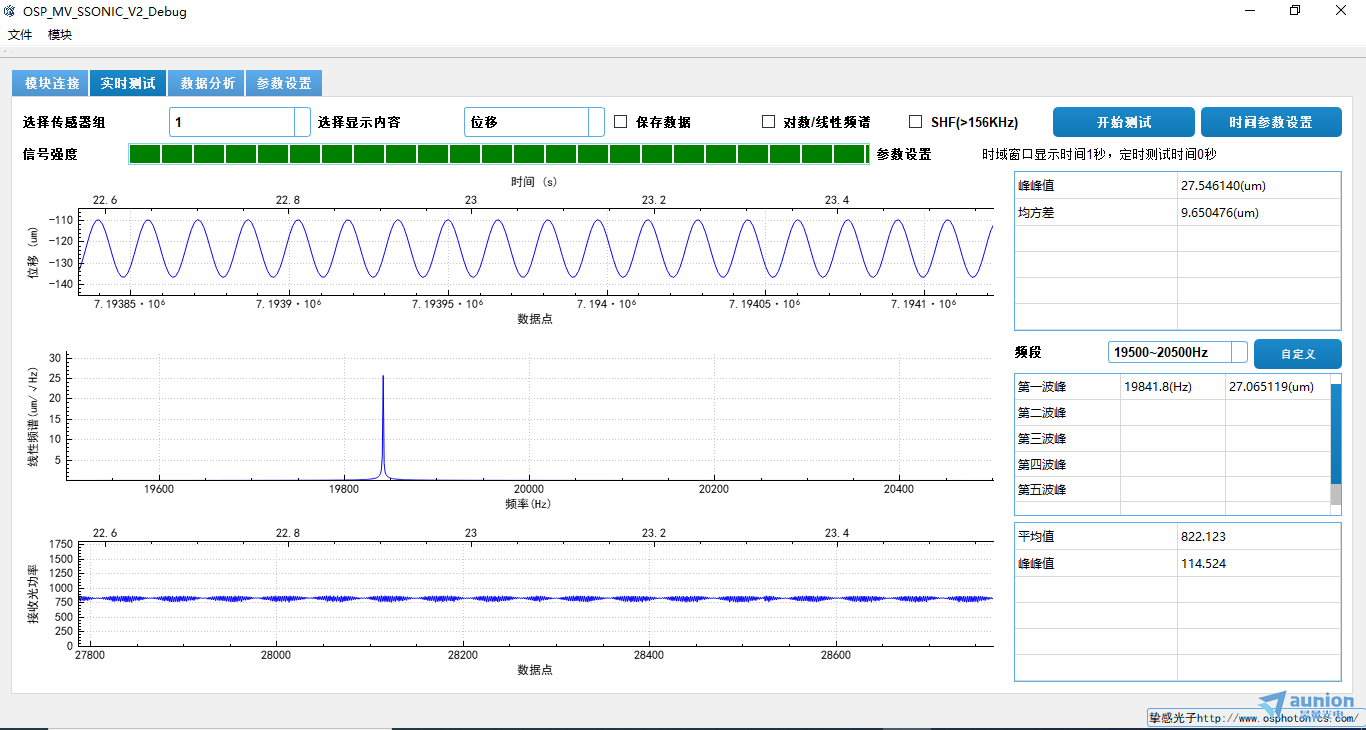

振動圖譜：
在換能器在各個位置的測量結果龄捡。當換能器頻率在 Mhz 附近時卓嫂，幅度測量對測量精度的要求大大提高。結果顯示聘殖，昊量測振傳感器能很好的分辨振幅的實時波形晨雳，得到 nm 級的測量精度行瑞。

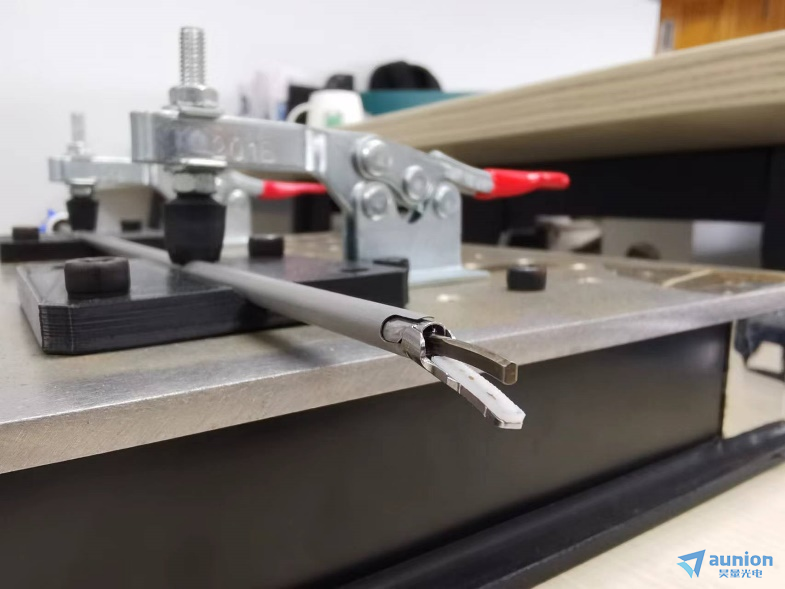

二、 超聲手術刀
超聲手術刀是一種通過激發20 kHz~60 kHz 超聲振動的金屬探頭（刀頭）悍募，對生物組織進行切割蘑辑、消融、止血坠宴、破碎或去除的外科手術儀器洋魂。超聲手術刀的工作性能一般與刀頭的超聲輸出功率、頻率直接相關喜鼓，因此對刀頭的超聲特性探測至關重要副砍。超聲手術刀的刀頭尺寸一般為5-10 mm，這種小尺寸結構很難采用接觸式傳感器測量其超聲特性庄岖，而激光測振儀則可以輕松將激光聚焦到刀頭位置豁翎，精確測量超聲振幅與頻率。

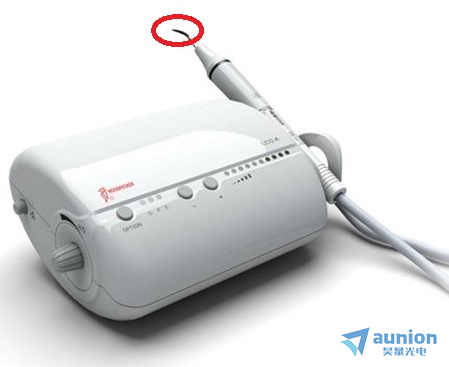

三隅忿、 超聲潔牙器
超聲潔牙器主要工作原理是：將高頻振蕩信號作用于超聲換能器心剥，利用逆壓電效應（或磁致伸縮效應）產生超聲振動并傳遞至工作尖，工作尖受到激勵產生共振背桐，利用工作尖的超聲波共振可以將牙齒表面的菌斑优烧、結石或牙周表面的細菌等清除。依據我國醫藥行業標準（YY 0460-2009）和國際電工委員會標準（IEC 61205：1993）,超聲潔牙器工作尖的超聲輸出特性是重要的檢測指標链峭。常規超聲潔牙器工作尖振動頻率主要設計范圍在18 kHz~60 kHz畦娄，其中以42 kHz工作頻率較為常見。同時工作尖尺寸往往較斜滓恰（＜1mm）熙卡，無法采用傳統的接觸式振動傳感器進行檢測。因此励饵，對于超聲潔牙器振動性能的檢測驳癌，通常采用激光測振儀完成，其非接觸式的檢測方式便于開展產線上產品的逐個檢測役听，是產品良率和一致性的有力保障颓鲜。
某品牌的潔牙器尖端測振
四、 超聲焊接
超聲波焊接是通過超聲波發生器將50/60赫茲電流轉換成15禾嫉、20、30或40 KHz 電能蚊丐。被轉換的高頻電能通過換能器再次被轉換成為同等頻率的機械運動熙参，隨后機械運動通過一套可以改變振幅的變幅桿裝置傳遞到焊頭。焊頭將接收到的振動能量傳到待焊接工件的接合部麦备，在該區域孽椰，振動能量被通過摩擦方式轉換成熱能昭娩，將塑料化。超聲波不僅可以被用來焊接硬熱塑性塑料黍匾，還可以加工織物和薄膜栏渺。
五．技術參數介紹

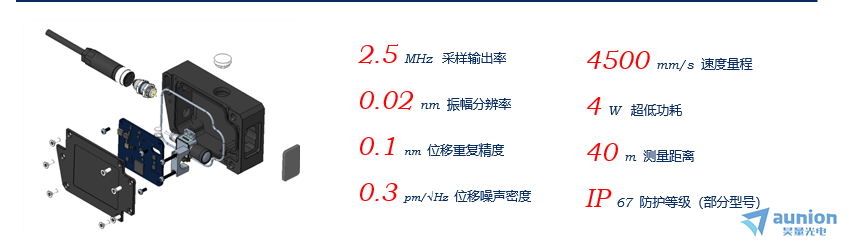

昊量光電全新推出的微型超聲測振儀光學元件集成化可以實現更加復雜的設計和更多的功能。集成光學芯片可以在一個單一的光學基底上包含數十到數百個光學元件锐涯，包括激光器磕诊、調制器、光電探測器和濾波器等纹腌。

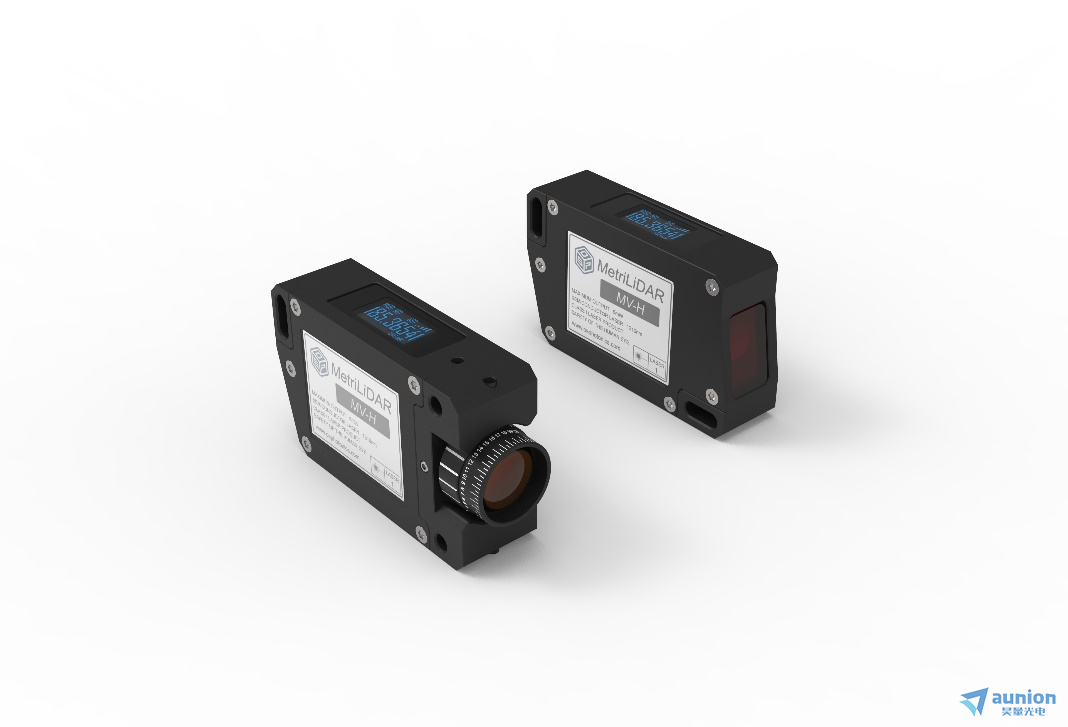

相對于傳統基于分立器件的多普勒測振儀霎终，MV-H以其低功耗、高性能升薯、小型化的優勢莱褒，為客戶帶來了低成本、便于集成的解決方案涎劈，也為激光振動傳感器的廣泛應用奠定了基礎广凸。

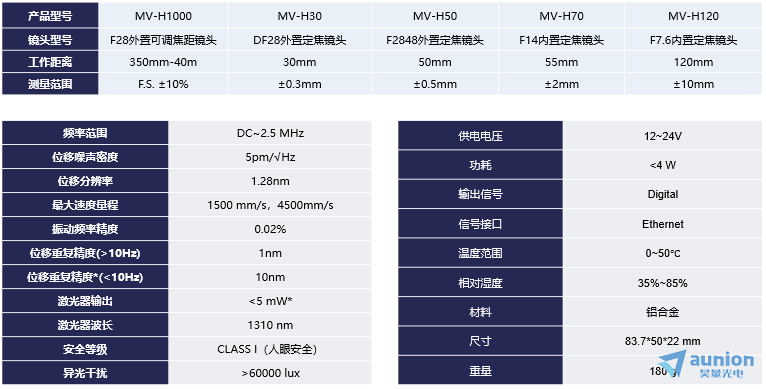

1.產品參數指標

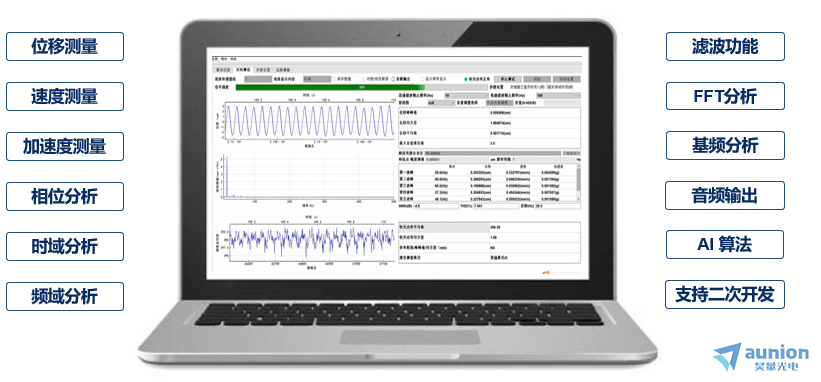

2.軟件功能完善

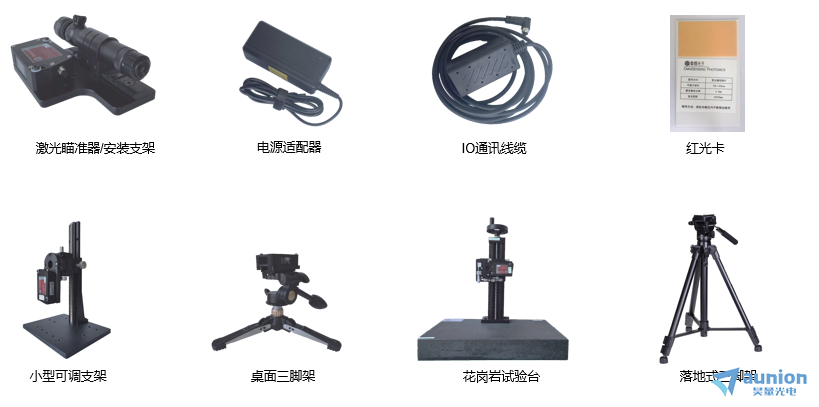

3.豐富的配件可選
上海昊量光電作為這款微型超聲測振傳感器在中國大陸地區蕞大的代理商，為您提供專業的選型以及技術服務蛛枚。對于微型位移/振動傳感器有興趣或者任何問題谅海，都?xì)g迎通過電話、電子郵件或者微信與我們聯系坤候。
如果您對微型位移/振動傳感器有興趣胁赢，請訪問上海昊量光電的官方網頁：
http://www.wjjzl.com/details-1915.html
歡迎繼續關注上海昊量光電的各大媒體平臺，我們將不定期推出各種產品介紹與技術新聞白筹。
更多詳情請聯系昊量光電/歡迎直接聯系昊量光電
