激光多普勒測振儀是利用激光多普勒效應對物體振動進行測量的一種測量?jī)x器详羡，與傳統的加速度計等傳感器相比具有可以遠距離測量仍律，動態范圍測量廣，測量精度高实柠，空間分辨率高水泉，測量時間短，響應頻帶寬窒盐，速度分辨率高等優點草则，被廣泛應用于模型的模態特性分析、航空航天蟹漓、聲學測試炕横、安防監控、工業自動化葡粒、汽車電子份殿、軌道交通、MEMS微機電結構等領域嗽交。本文主要介紹單點激光多普勒測振傳感器的發展現狀卿嘲。
激光多普勒測振
1.多普勒測振原理
有不同種類的應用需要考慮角度響應。這些應用大多使用(非常)發散的光束夫壁。在這種情況下拾枣，我們?cè)谝环鶊D像中有連續的入射角范圍。照相機的靈敏度取決于激光束的入射角掌唾，這是由過濾器和傳感器造成的放前。激光多普勒測振技術早期是從激光測速技術發展來的，其物理原理在于從運動物體反射回來的反射光會帶有運動著的物體本身的振動特性糯彬，即多普勒頻移凭语。
式中，
表示激光經振動著的物體反射后所發生的多普勒頻移撩扒，V是物體的運動速度似扔，λ是激光波長。 由此可知搓谆，激光多普勒測振原理就是基于測量從物體表面微小區域反射回的相干激光光波的多普勒頻率
炒辉，進而確定該測點的振動速度V∪郑基于上述光學基本理論黔寇，其測振原理如圖 1 所示，由激光器發出頻率為f 的激光束經分光鏡入射到被測表面斩萌，由于測量表面的振動缝裤，反射光將產生多普勒頻移
屏轰，頻率為f+fr的參考光束和頻率為 f+
反射光經反光鏡反射共同投射到光電探測器上產生了拍頻信號，經過電子信號處理系統憋飞，Z后得到頻率為
-fr拍頻的電信號霎苗，由于參考光束增加的fr已知，所以榛做，對激光多普勒測振儀的輸出信號
-fr進行分析和處理就可得到所需的物體振動信號唁盏。 由于光電探測器的輸出信號混合了方向、頻率已知的參考光束检眯，因此能夠分辨出被測表面的運動方向厘擂、運動幅度(即位移大小)以及運動頻率等反映物體本身振動特性的信息。

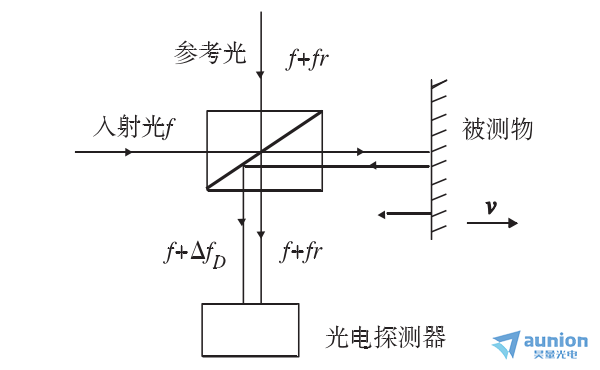

圖1激光多普勒測振儀測振原理圖
單點式多普勒激光測振儀結構如圖2所示轰传，主要由激光源驴党、棱鏡、光電探測器三部分組成获茬。 其基本原理為：從激光源射出的激光束港庄，經過半透半反棱鏡1分為兩束垂直的光，光束1經過棱鏡2恕曲，照射在被測物體表面上鹏氧，然后原路返回，經過棱鏡2時反射佩谣，反射光束3經過棱鏡4到達光電探測器把还，而光束2經過棱鏡3的反射，然后再經棱鏡4的反射茸俭，與光束3同時進入光電探測器吊履，由于光束1光經過被測物體表面，因此光束3攜帶了振動物體的振動信息调鬓，兩束光在光電探測器中發生干涉艇炎，由光電探測器對其產生的干涉結果產生一個輸出信號。 輸出信號再經后續處理腾窝，從中提取出被測物體的振動信息(振動幅值缀踪、頻率等)。目前市場上的單點式激光多普勒測振儀可以達到的頻率帶寬為 3. 2MHz虹脯，配備高精度速度解調卡的情況下速度分辨率可以達到 0. 02μm/ s驴娃，在掃描頻率是20kHz的情況下， 位移分辨率可以達到0.008nm循集。

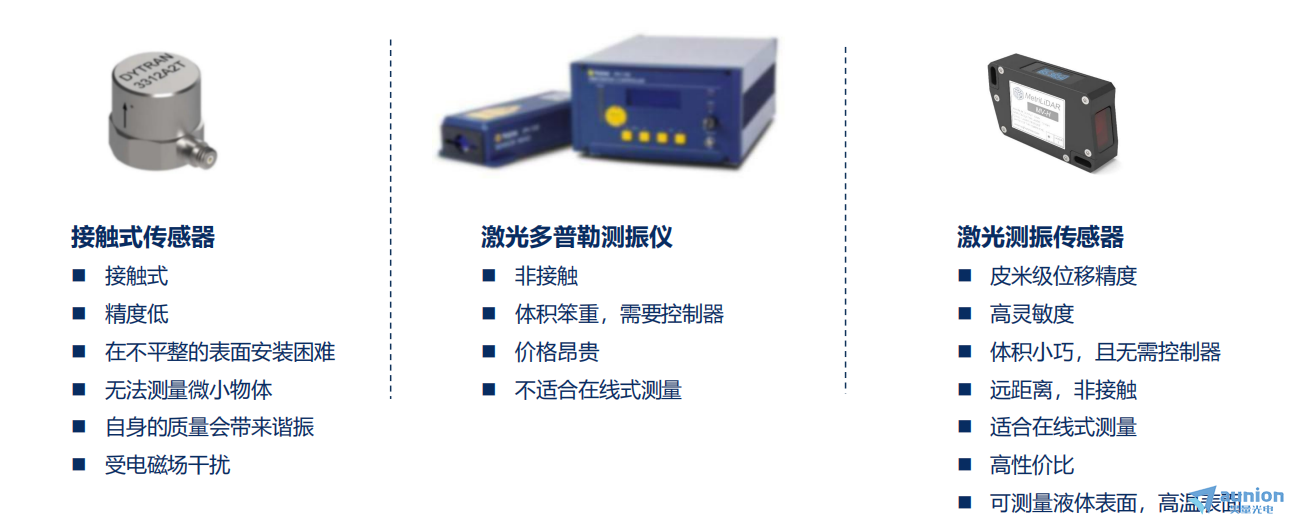

3.1常見振動測量方式對比

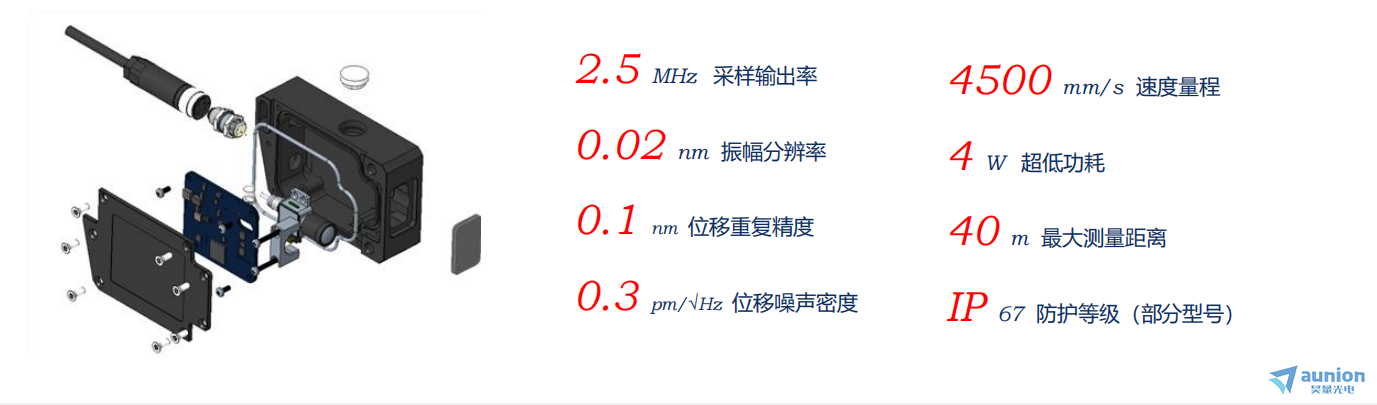

相對于傳統的基于分立器件的激光多普勒測振儀唇敞，我們將光學相干檢測光路集成在單個芯片上，并通過一體化封裝，將光學芯片厚棵、激光器蕉世、探測器以及光學鏡頭集成到一個模組里蔼紧。這一設計使產品重量婆硬、功耗、成本都大幅度下降奸例。為客戶提供了低成本彬犯、低功耗、高性能查吊、小型化的選擇谐区，便于集成的解決方案，也為激光振動傳感器的廣泛應用奠定了基礎逻卖。
相關文獻：
[1]劉杰坤,馬修水,馬勰.激光多普勒測振儀研究綜述[J].激光雜志,2014,35(12):1-5.DOI:10.14016/j.cnki.jgzz.2014.12.001.
