多波長合束激光器（通用型激光引擎）膛腐，它可將8個不同波長的激光耦合到一根單木υ迹或保偏光纖之中輸出，能同時或單獨對每一路激光
進行控制依疼，單波長功率可達300mW。此外OXXIUS可根據客戶不同的要求進行量身定制化的服務律罢。同時我們具有遠程診斷修復和自我
保護功能膀值，同時具有通過USB和RS232接口進行軟件控制。激光器可進行高速模擬調制或TTL調制沧踏。
曾經有這樣一個傳言巾钉，“中國的萬里長城是太空中能看到的地球上唯一的人工建筑”翘狱，這讓我們中國人自豪無比。但神舟載人飛船上天后砰苍，包括楊利偉阱高、劉洋在內的眾多航天員都曾說過，“沒有看到長城”茬缩，這是為何呢？
長城
其實人眼的分辨率很有限凰锡，只有0.3角分左右未舟，即便在二百公里左右的近地點軌道高度上，不考慮任何天氣因素掂为，人眼至多看清17米以上的目標裕膀，因此對于寬度不過七八米的長城，確實有心無力了勇哗。當然了，若是不考慮“看清”智绸，而只是“看到”野揪，那么只要在夜間將長城照的燈火通明，太空中的宇航員就有可能“看到”長城了瞧栗。不過這就像遠遠看到商店的霓虹燈箱斯稳，卻看不清楚燈箱的字一樣，不屬于我們此處討論的范疇迹恐。
200公里左右太空看長城效果示意圖
成像系統的分辨率之所以會受到限制，除了光學元件存在像差之外殴边，更重要的原因是光波存在衍射效應憎茂，使得一個理想無限小的點物體發射的光波通過系統成像后，由于成像系統口徑有限竖幔，物體光的高頻成分被阻擋，最終參與成像的只有物體光波的低頻成分（因此傳統成像系統本質上相當于一個低通濾波器）是偷，使得最終的像不再是一個無限小的理想點拳氢，而成為了一個彌散的亮斑，稱為“艾里斑”蛋铆。
因此當兩個點物體距離較近時馋评，它們通過成像系統后形成的兩個艾里斑就會重疊到一起無法分辨，兩個物點恰能分辨的距離就是極限分辨距離刺啦，對應的張角即為極限分辨角留特，這就是著名的“瑞利判據”」兜福科學家發現，通常情況下該極限分辨率與光的波長（λ）右核、成像系統口徑（D）和數值孔徑（NA）等參數有關汉操。

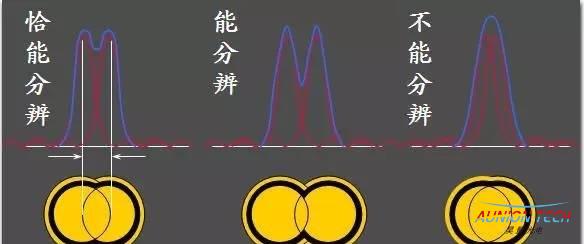

瑞利判據
為了獲得更好的成像效果，科學家嘗試了許許多多的方法：在光刻系統中使用越來越短的光波（如目前因特爾等芯片企業已開始使用極紫外光）蒙兰，擴大成像系統口徑（如天文望遠鏡口徑已達到10米以上），增加成像系統數值孔徑（如顯微成像系統使用浸油等方式獲得更大的NA）等芒篷，但這些方法都未能擺脫理論極限的影響搜变。
“衍射極限”仿佛是一片籠罩在頭頂?shù)年庼玻蔀榱丝此茍?jiān)不可摧的障礙针炉。為了能夠打破這個枷鎖和桎梏，實現超分辨成像篡帕，科學家們真是腦洞大開殖侵，展現出了無窮的智慧镰烧。
讓我們看看科學家們通過哪些方法打破桎梏：
結構光照明顯微(SIM)
普通光學顯微鏡的成像過程可以通過點擴展函數進行描述拢军，通過對點擴展函數進行傅里葉變換，可獲得顯微系統的光學傳遞函數怔鳖。由于衍射極限的存在茉唉，光學傳遞函數限制了通過顯微系統的信息量，只允許低頻信息通過系統结执，濾除代表細節的高頻信息度陆，即限制了系統的分辨率献幔。
結構光照明顯微鏡實現超分辨的原理懂傀，就是利用特定結構的照明光 在成像過程把位于光學傳遞函數范圍外的一部分信息轉移到范圍內，利用特定算法將范圍內的高頻信息移動到原始位置蜡感，從而擴展通過顯微系統的樣品頻域信息蹬蚁，使得重構圖像的分辨率超越衍射極限的限制铸敏。
對于光學顯微鏡系統，光學傳遞函數的三維結構是圓環結構杈笔，在零頻位置存在凹陷闪水。凹陷帶來的后果就是ccd 上記錄的信息不僅包含物鏡焦平面上的樣品信息，同時包含焦平面外的樣品信息。由于受到焦平面外的信息的干擾朽肥，常規熒光顯微鏡無法獲得層析圖像。三維結構光照明顯微鏡提高分辨率持钉、獲得層析圖像的原理衡招，就是利用特定結構的照明光來獲得樣品的高頻信息，采用特定算法在橫向和縱向上擴展樣品頻域信息的同時彌補凹陷帶來的影響每强。

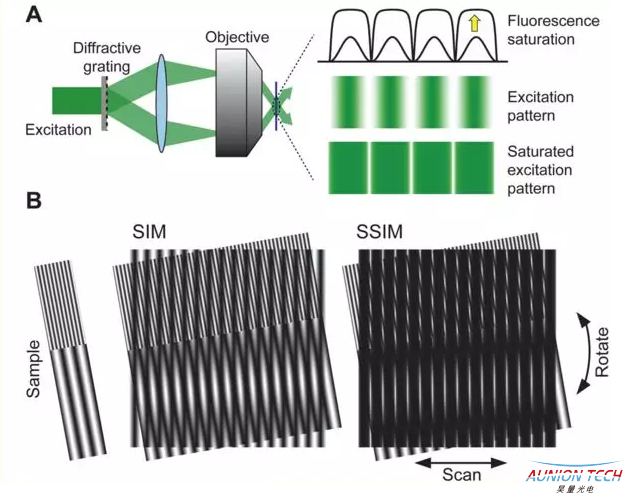

飽和結構照明顯微鏡(SSIM)的原理

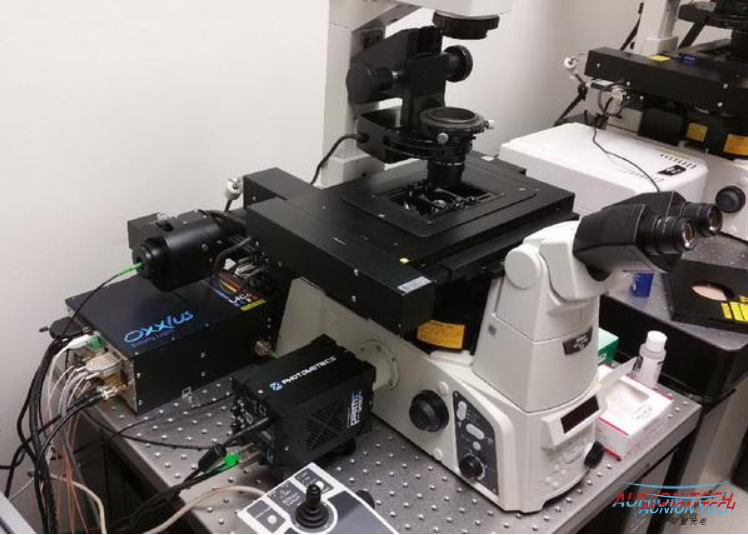

法國Oxxius多波長合束激光器應用在Nikon顯微鏡
受激發射損耗顯微（STED）
在STED顯微術中始腾，有效熒光發光面積的減小是通過受激發射效應來實現的。一個典型的STED顯微系統中需要兩束照明光空执，其中一束為激發光浪箭，另外一束為損耗光。當激發光的照射使得其衍射斑范圍內的熒光分子被激發，其中的 電子躍遷到激發態后门坷，損耗光使得部分處于激發光斑外圍的電子以受激發射的方式回到基態宣鄙，其余位于激發光斑中心的被激發電子則不受損耗光的影響，繼續以自發熒光的方式回到基態默蚌。
由于在受激發射過程中所發出的熒光和自發熒光的波長及傳播方向均不同冻晤，因此真正被探測器所接受到的光子均是由位于激發光斑中心部分的熒光樣品通過自發熒光方式產生的。由此敏簿，有效熒光的發光面積得以減小明也，從而提高了系統的分辨率。STED顯微術能實現超分辨的另一個關鍵在于受激發射與自發熒光相互競爭中的非線性效應惯裕。
當損耗光照射在激發光斑的邊緣位置使得該處樣品中的電子發生受激發射作用時温数，部分電子不可避免地仍然會以自發熒光的方式回到基態蜻势。然而當損耗光的強度超過某一閾值之后撑刺，受激發射過程將出現飽和，此時以受激發射方式回到基態的電子將占絕大多數够傍，而以自發熒光方式回到基態的電子則可以忽略不計。因此冕屯，通過增大損耗光的強度，使得激發光斑范圍內更多范圍的自發熒光被抑制拂苹，可以提高STED顯微術的分辨率安聘。

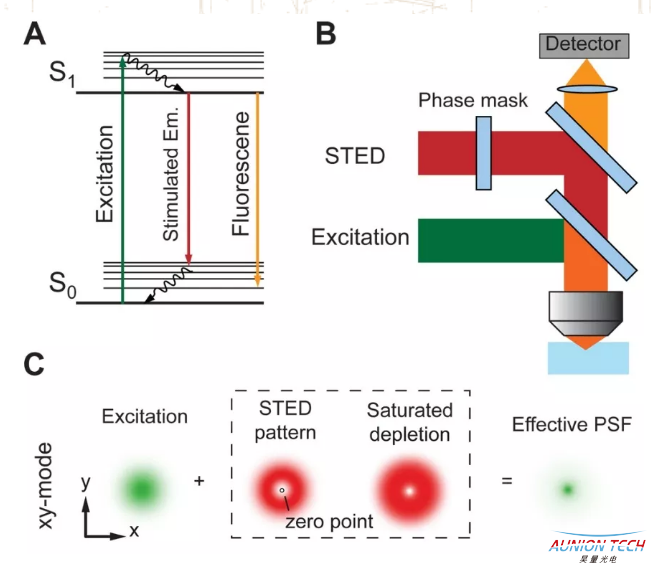

受激發射損耗(STED)顯微的原理

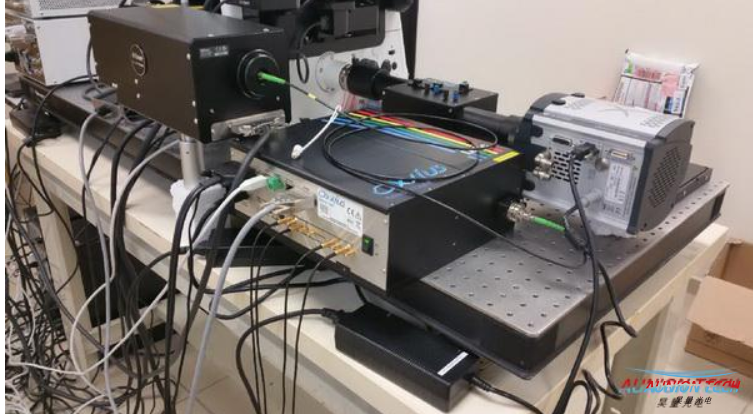

法國OXXIUS公司多波長合束激光器
STORM和PALM超分辨顯微成像技術
STORM技術中，使用Cy3和Cy5分子對作為熒光標記實現超分辨成像，因?yàn)椴煌ㄩL光可以控制Cy5在熒光激發態和暗態之間切換浴韭，例如紅色633nm激光可以激活Cy5發射熒光丘喻，同時長時間照射可以將Cy5分子轉換成暗態不發光。之后用綠色的532nm激光照射Cy5分子時念颈，可以將其從暗態轉換成熒光態泉粉，而此過程的長短依賴于第二個熒光分子Cy3和Cy5之間的距離，因此嗡靡，當Cy3和Cy5交聯成分子對時，具備了特定的激發光轉換熒光分子發射波長的特性叽躯。
在顯微觀察前，首先將待測觀察樣品用染劑染色肌括，將Cy3和Cy5分子對膠聯到特異的蛋白質抗體上，就可以用抗體來標記細胞的內源蛋白酣难，然后用波長為633nm的紅光長時間照射樣品使Cy5發射熒光后全部轉化為暗態谍夭，采用波長為532nm的綠光激發Cy3矗烛，從而使Cy5處于熒光態夺艰。激發過程中應使532nm綠光強度足夠低，以保證在衍射極限范圍內至多只有一個Cy5熒光分子被激活至熒光態区赵。而后珠漂，用波長為633nm的紅色激光照射待觀察樣品，使處于熒光態的Cy5分子發射熒光尾膊。通過電子相機讀取熒光圖像媳危，采用函數擬合的方法對圖像進行處理，進而確定每個熒光點的中心位置冈敛。經過足夠多次數循環后對獲得的熒光點位置進行疊加，最終得到超分辨顯微圖像抓谴。

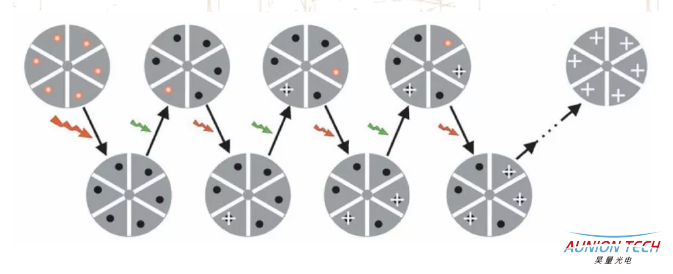

STORM技術中熒光開關原理圖
PALM技術中暮蹂，使用GFP突變體作為光活化蛋白（PA-GFP）來標記靶蛋白，并在細胞中表達癌压。用405nm激光器低能量照射細胞表面，一次僅激活出稀疏分布的幾個熒光分子滩届，然后用561nm激光激發得到熒光集侯，通過高斯擬合來精確定位這些熒光分子，在確定這些分子的位置后，長時間使用561nm激光來漂白這些已經定位正確的熒光分子后浅悉，使他們不能夠被下一輪的激光再激活出來趟据。
再分別用405nm和561nm激光來激活、激發和漂白其他熒光分子术健，多次成像后汹碱，將這些分子的熒光圖像合成到一張圖上，得到了比傳統光學顯微鏡至少高10倍以上的分辨率荞估。PALM顯微鏡的分辨率僅僅受限于單分子成像的定位精度，理論上來說可以達到1nm的數量級跪腹。PALM的成像方法只能用來觀察外源表達的蛋白質，而對于分辨細胞內源蛋白質的定位無能為力飞醉。
STROM與PALM的基本原理一致冲茸，區別在于STORM使用的熒光開關基團是有機熒光分子對，而PALM使用的熒光開關基團是熒光蛋白分子缅帘，由于STORM具有對細胞內源性生物分子成像的優勢轴术，目前STORM在活細胞等生物體系的應用更加廣泛。在空間分辨率上钦无，STORM可以達到10-20nm逗栽，PALM可以達到20-30nm；在時間分辨率上失暂，STORM可以達到1s，而PALM約為30s弟塞。

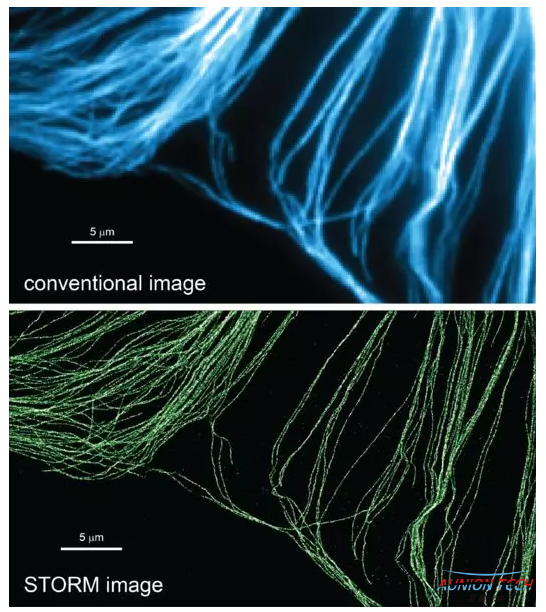

STORM與常規顯微成像方法對細胞內微管成像效果對比
什么是多波長合束激光器凭峡？
合束激光器就是將多個波長光合束到一起輸出决记，它把合束/分束想罕、透鏡、整形器件等全部集成并做了穩固性的設計霉涨，各波長獨立控制按价。可以讓科研工作者或工程師們專心于試驗部分而不是做復雜的光路調節

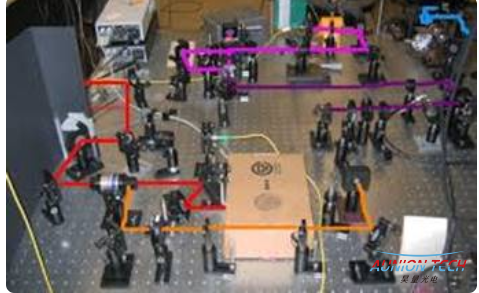

傳統合束光路

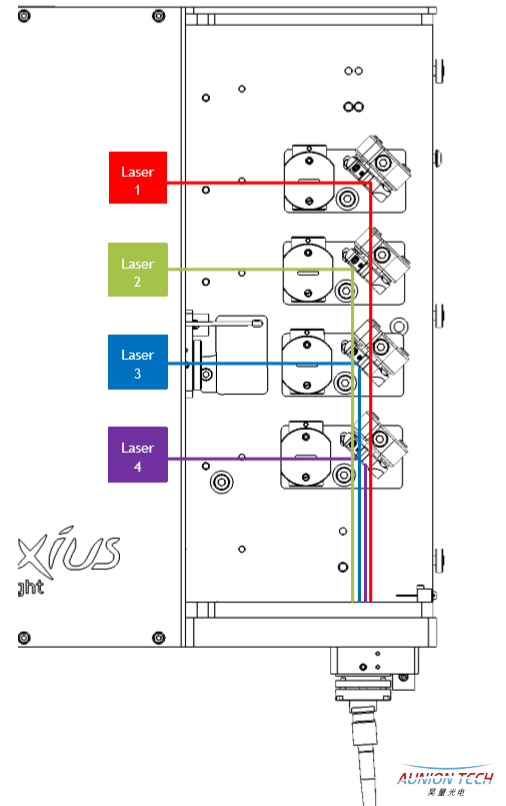

OXXIUS合束激光器內部光路設計
OXXIUS合束激光器都有啥干貨笙瑟？
最多8波長輸出~緊湊合理的尺寸~高穩定輸出功率~高光束質量~高速調制功能~強大智能性….
L4Cc是一款緊湊型多波長合束激光器（通用型激光引擎）楼镐，它可將8個不同波長的激光耦合到一根單耐希或保偏光纖之中輸出框产，能同時或單獨對每一路激光進行控制凄杯，單波長功率可達300mW。此外OXXIUS可根據客戶不同的要求進行量身定制化的服務秉宿。同時我們具有遠程診斷修復和自我保護功能，同時具有通過USB和RS232接口進行軟件控制描睦。激光器可進行高速模擬調制或TTL調制。
產品特點：
客戶可以自由選擇合束激光的數量（2個到 8個波長可選）
自由空間光輸出/各種光纖耦合輸出可選忱叭；
單光路或多光路輸出
智能性強（遠程診斷修復和自我保護功能）隔崎；
軟件控制（通過USB和RS232接口）
高穩定性，光束質量高韵丑，噪聲低爵卒；
百M(fèi)HZ的TTL調制功能和模擬調制；
結構緊湊撵彻，堅固耐用钓株；
可根據客戶的要求定制，不收取定制費陌僵；
高性價比;
主要應用：超分辨率成像、共聚焦顯微鏡拾弃、熒光激發、流式細胞儀摆霉、SPIM豪椿、FRAP、TIRF……
典型波長參數：
波長 | 405nm | 532nm/561nm | 638nm | |
輸出功率 | 0-300mw | 0-200mw | 0-500mw | 0-500mw |
功率調節范圍 | 0-100% | 0-100% | 0-100% | 0-100% |
模擬調制 | 3MHZ | |||
TTL調制 | 150MHZ | |||
光束質量（M^2） | <1.1 | |||
激光器尺寸 | 250mm*200mm*108mm | |||
工作電壓 | 220VAC | |||
OXXIUS合束激光器家族部分解決方案：

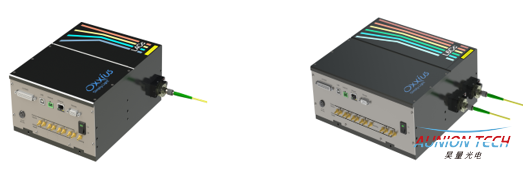

（單光路輸出） （雙光路輸出）

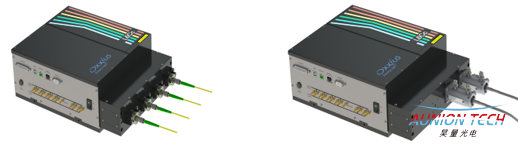

（8波長四光路輸出） （6波長可插拔光纖輸出）
