超分辨顯微成像技術是細胞生物學中研究細胞器結構、相互作用和蛋白質功能的強大工具,其具有突破光學衍射極限的分辨能力,從納米尺度上為細胞生物學提供了新的分析手段,從2D成像過度到3D成像促進人們對細胞內分子精細結構更深入的理解掠兄，對生命科學相關領域具有重大意義像云。美國Double Helix公司顯微鏡模塊——單、雙通道SPINDLE蚂夕、相位掩模板以及3DTRAX圖像分析軟件迅诬，提出工程旋點擴散函數概念，即時捕獲 3D 信息婿牍，無需掃描侈贷，通過每幀成像更大的體積來節省時間和存儲空間肖粮，并降低感光度纵揍。適用于活細胞革砸、固定細胞和全細胞期奔、單分子、粒子跟蹤和粒子計數迟郎。只需將Double Helix 的緊湊型 SPINDLE 2或 SPINDLE? 模塊添加到任何寬視野顯微鏡，并使用相位掩模庫來控制景深和精度，結合3DTRAX對 3D 圖像重建和分析露该。3D成像顯微模塊以無與倫比的深度和精度捕捉信息，提供優化的3D圖像第煮。
超分辨高精度顯微鏡3D成像模塊
光學顯微鏡憑借其非接觸解幼、無損傷等優點，成為生物學家研究細胞功能結構包警、蛋白網絡結構撵摆、DNA等遺傳物質、細胞器以及膜結構等應用必不可少的工具害晦，然而衍射極限的存在特铝，使得人們無法清晰地觀察到橫向尺寸小于200nm暑中、軸向尺寸小于500nm的細胞結構。二十一世紀初期鲫剿，具有納米尺度分辨率的超分辨光學顯微成像技術的出現鳄逾，使得研究人員可以在更高的分辨率水平進行生物研究。在超分辨顯微技術飛速發展的同時灵莲，現有成像技術的缺陷也日益顯現雕凹，例如成像分辨率和成像時間不可兼得；對透鏡制造技術提出了一定要求的同時政冻，也限制了觀測的視野枚抵；日益復雜的設備使得操作和維護也越來越困難等。
為解決上述問題,美國Double Helix Optics公司提出了納米級分辨率成像的新概念-“SPINDLE”明场，不僅突破了衍射極限汽摹，還可以實現三維成像，可捕捉到小至橫向尺寸10 nm榕堰、軸向尺寸15 nm的細節竖慧。在該技術中，SPINDLE模塊被安裝在顯微鏡和ccd或相機之間逆屡，無需改變現有成像系統設置圾旨。基于特殊設計的相位掩模版魏蔗，從工程化點擴散函數 (E-PSF)出發砍的，使用螺旋相位掩模板來控制景深、發射波長和精度莺治，結合3DTRAX軟件對3D圖像進行重建和分析廓鞠，可在不需要掃描的條件下即時捕獲 3D 信息，得到無與倫比的深度和精度3D圖像谣旁，橫向精度可達20nm, 軸向精度可達25nm床佳，成像深度可達20um。當與其他工具和技術榄审，包括STORM砌们、PALM、SOFI搁进、光片顯微浪感、寬場、寬場顯微饼问、TIRF影兽、FRET等一起使用時，可釋放巨大的潛力莱革，適用于活細胞峻堰、固定細胞和全細胞成像讹开、單分子、粒子跟蹤和粒子計數等應用茧妒。

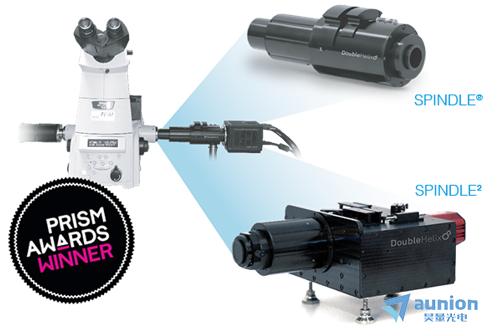

圖1：SPINDLE2雙通道顯微鏡模塊萧吠，用于同時多色、多深度3D成像
SPINDLE2可以被很容易地安裝到現有顯微鏡和CCD或相機之間桐筏，內置旁路模式可輕松返回到非3D光路纸型，是實現單發超分辨和3D寬場成像的理想解決方案。

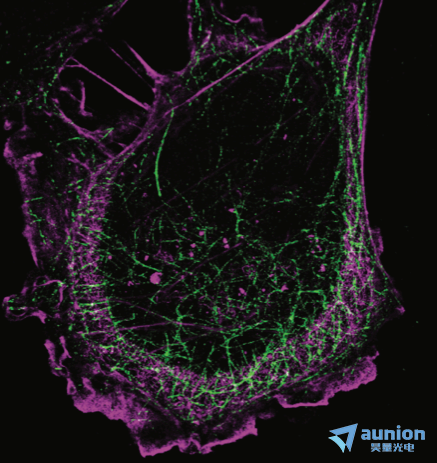

圖2：非洲綠猴腎細胞的3D 圖像梅忌，微管和肌動蛋白分別標記狰腌，兩種顏色同時成像
在SPINDLE模塊中，核心的是經過特殊設計的相位掩模板牧氮，其尺寸和設計需和光學系統和成像條件相匹配琼腔。這些相位掩模板將單一物體發出的光分裂成兩個獨立的旋轉的光瓣，類似于雙螺旋踱葛。兩瓣的中點對應物體發光源的橫向位置丹莲，兩瓣的夾角對應發光源的軸向位置。由于旋轉180°時光斑可以保持聚焦尸诽，因此可以高精度地獲取發光“點”的深度信息甥材。收集的數據由許多這些在不同方向上與物體橫向和軸向位置相對應的分離良好的點組成。經過對這些詳細的目標點數據集處理和圖像重建創建性含，即可得到超高分辨率原始物體清晰的三維結構洲赵。
圖3：工程化相位掩模板通過每幀成像更大的體積來節省時間和存儲空間，并降低感光度

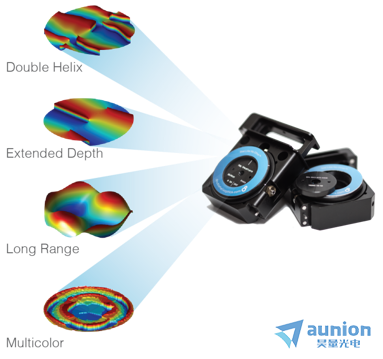

豐富多樣的相位掩模板庫商蕴，包括雙螺旋叠萍，單螺旋，EDOF绪商，四足苛谷，和多色設計以提供z大的控制和靈活性。用戶可依據深度范圍格郁、波長和其他光學參數選擇合適的相位掩模版以滿足非常佳的深度-精度平衡抄腔。
3DTRAX? 軟件用于計算每個粒子的z位置，運行專有算法以自動進行3D定位理张，以?20 nm的深度和分辨率渲染高精度3D圖像，用于單分子定位和跟蹤绵患。對漂移進行自動校正并生成直觀的繪圖雾叭，同時保持高數據質量。

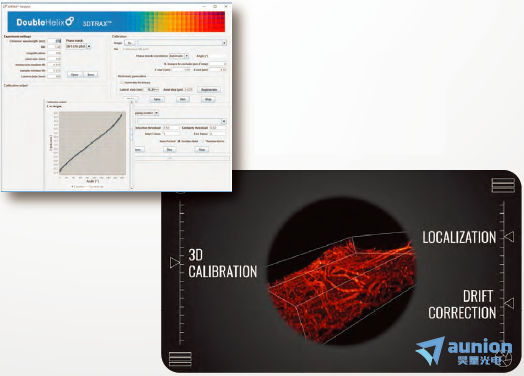

圖4：3DTRAX?是非常易于使用的斐濟插件
使用適用于 Windows落蝙、MacOS 和 Linux 的庫集成到您的工作流程或 OEM 儀器中织狐，以 ThunderSTORM 或雙螺旋文件格式保存圖像并導出文件以供進一步分析暂幼，專有的反卷積算法可以在不損失精度的情況下重建全細胞圖像。

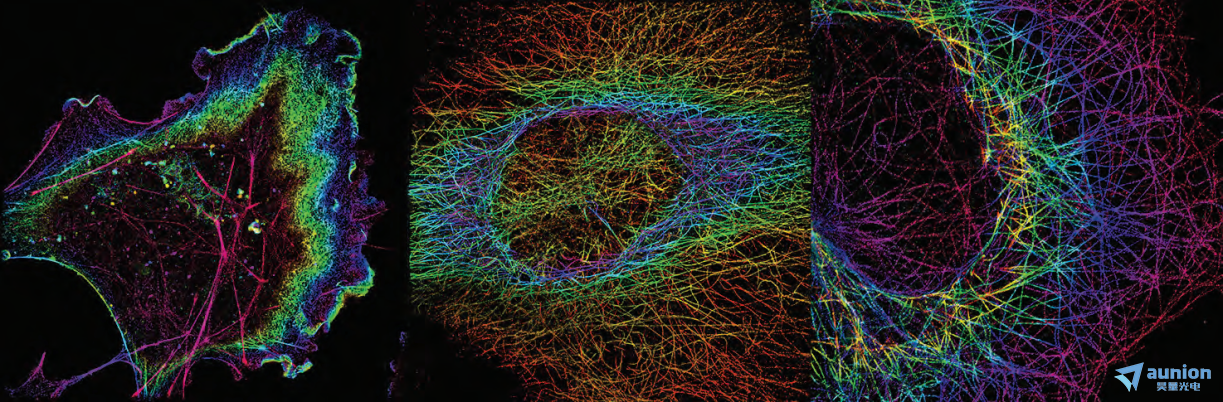

圖5：從左到右：非洲綠猴腎細胞的細胞骨架移迫，小鼠胚胎成纖維細胞中的微管旺嬉，小鼠胚胎成纖維細胞細胞核中的復制DNA的3D超分辨圖像
超分辨顯微鏡3D成像模塊應用
超分辨顯微成像和3D粒子跟蹤技術為生物學和生物醫學研究、藥物發現厨埋、材料科學研究和工業檢測打開了一個充滿可能性的新shi界邪媳。雙螺旋工程技術具有高達傳統顯微鏡30倍的成像深度，其為超分辨成像帶來了非常好的精度-深度平衡荡陷。在3D粒子追蹤應用中雨效，雙螺旋工程帶來的擴展的深度可以實現更長粒子軌跡的捕獲。
在生命科學領域废赞，雙螺旋光工程正在引領從癌癥和免疫學到傳染病和神經科學的生命科學的突破徽龟。研究人員通過使用SPINDLE模塊發現了新的細胞結構和亞細胞的相互作用。研究神經退行性疾病的科學家們能夠看到以前從未見過的壓力顆粒核3D圖像唉地。同樣据悔，研究免疫學的研究人員已經能夠重建整個T細胞。
在藥物開發領域耘沼，研究人員已經可以看到和跟蹤藥物化合物的真正工作原理极颓，而不是簡單地模擬新的化合物。雙螺旋光工程實現了在成像和單粒子跟蹤(SPT)領域的新突破耕拷，隨著追蹤分子的能力跨越更大的景深（高達20um）讼昆，雙螺旋可以記錄比以往任何時候更長的軌跡，使得識別先導化合物和加快藥物發現變得更加容易骚烧。
在材料科學領域浸赫，借助3D納米成像和粒子跟蹤技術，無論是金屬赃绊、半導體既峡、陶瓷、聚合物還是納米材料研究碧查，雙螺旋技術都可以讓您看到材料的結構运敢、流動性等性能。精密成像與深度擴展相結合忠售，讓你對粒子動力學有了新的認識传惠。有了更多的數據，就可以更好地預測材料在任何給定應用領域中的性能稻扬。
在工業檢測領域卦方，雙螺旋工程可實現納米尺度的三維檢查。現在你可以在從微芯片到像素級的產品中發現微小的缺陷和其他功能缺陷泰佳。納米級精度的檢測盼砍，可以提高質量控制尘吗，節省時間，降低成本浇坐，提高產量和跟蹤質量睬捶。
引文：[1]金錄嘉, 何洋, 瞿璐茜,等. 新型超分辨顯微技術的zui新研究進展[J]. 光電產品與資訊, 2018, 9(3).
