一種新的三維納米打印方法

正文

一種新的三維納米打印方法

技術背景：

在雙光子吸收過程中腺办，光場會在基態和量子系統(例如分子)的相關激發態之間產生一個狀態。這種誘導狀態糟描，通常被稱為虛擬態(在量子光學中也稱為修飾狀態)怀喉。這種狀態確實存在，但前提是光場開啟船响。使用激光脈沖時躬拢，虛擬狀態壽命由脈沖持續時間決定。直觀上灿意，第一個光子誘導電子從基態躍遷到虛擬態估灿，第二個光子誘導躍遷到激發態崇呵。

雙光子吸收過程在多光子光學顯微鏡和多光子光學光刻中至關重要缤剧，這兩種應用都已商業化多年。多光子光學光刻已成為制造從納米級到微米級的三維(3D)結構的成熟方法域慷。在3D光學光刻(也稱為直接激光寫入或 3D 激光納米打印)中荒辕，雙光子吸收導致光引發劑躍遷率的縮放，因此曝光劑量與光強度的平方成正比犹褒。至關重要的是，這種二次非線性抑制了衍射極限激光焦點不可避免的橫向和軸向拖尾叠骑，從而保證了沿所有三個空間方向的激發和后續化學反應的關鍵濃度李皇。重要的是，沒有額外非線性的單光子吸收不能從根本上提供這種濃度來制造任意3D 結構宙枷。為了獲得有效的雙光子吸收，通常使用鎖模皮秒或飛秒激光源慰丛。

盡管雙光子光刻是一項成熟的技術卓囚，但在3D激光納米打印中使用飛秒激光器獲得有效的雙光子吸收仍有許多缺陷。首先诅病，當從足夠多的聚合物交聯點向上增加激光功率時哪亿，由于三光子和四光子吸收過程以及更甚的開始，會發生微爆炸贤笆，從而導致多余的高能電子態蝇棉。通常，發生微爆炸的激光功率比寫入點高一個數量級以下芥永。即使在寫入點篡殷，光刻膠中的小污染物或污垢微粒也會引發微爆炸。此類事件使整個耗時的3D打印作業變得毫無用處恤左。其次搀绣，所需的飛秒激光振蕩器仍需花費數萬歐元。第三戳气，飛秒激光器及其配件占整個儀器的相當大的體積部分。迄今為止瓶您，這種成本和尺寸的結合阻止了3D激光納米打印機的廣泛應用麻捻。

技術要點：

基于此,德國卡爾斯魯厄理工學院的Vincent Hahn(一作兼通訊)等人提出一種用兩步吸收替代雙光子吸收，從而可用小巧呀袱、低成本的半導體激光二極管替代飛秒激光器實現緊湊贸毕、大都數人可及的三維激光納米打印技術。

(1)提出一種用于3D激光納米打印的光刻膠系統夜赵，該系統包含苯甲醇作為光引發劑明棍，支持兩步吸收而不是雙光子吸收(兩步吸收是量子切割的逆過程，而雙光子吸收是參數下變頻的逆過程寇僧。如果在適當?shù)臈l件下使用摊腋，兩步吸收與雙光子吸收表現出相同的曝光劑量對光強度的二次依賴關系)。與雙光子吸收不同嘁傀，具有亞毫瓦光輸出功率的連續波激光器足以在兩步吸收中實現聚合兴蒸，且實際曝光可能需要低于50μW的功率。

(2)使用成本僅為數十歐元的半導體連續激光器细办，證明了在405nm激光波長處的兩步吸收橙凳，所打印出來的三維納米結構的空間分辨率甚至能與STED-inspired的雙光子3D激光納米打印相媲美。

系統基本組成：

a岛啸、激光二極管(L405P150,Thorlabs)安裝在溫控制支架上(LDM56/M, Thorlabs)。二極管的溫度由熱電冷卻器控制器(TED200C, Thorlabs)控制娃殖。

b、一個焦距8mm的非球面鏡片(A240TM-A,Thorlabs)將激光二極管的光束準直輸出炉爆。

c堕虹、焦距40mm平凸透鏡(LA1422-A,Thorlabs)對光束聚焦后穿過直徑10微米的針孔(P10C, Thorlabs)。

d芬首、由焦距75mm的消色差透鏡(AC254-075-A, Thorlabs)對光束準直赴捞。

e、光束由一對galvanometric mirrors(Saturn 5B 56S, Pangolin Laser Systems)做x-y掃描郁稍。

f赦政、聚焦用顯微鏡物鏡(HCXPLAPO 100x/1.4-0.7 oil CS, Leica Microsystems)。

g、三維壓電平臺有小行程(P-257.3CL, Physik Instrumente,200umX200umX20um)和較大行程(P-563.3CD, Physik Instrumente,300umX300umX300um)恢着。(只用壓電平臺進行XYZ掃描桐愉，速度很慢，所以需要加上振鏡用于在物鏡的視野內快速的XY掃描掰派，加快打印速度)

h、峰值波長640nm的LED和ccd相機采取透射式觀察打印過程靡羡。

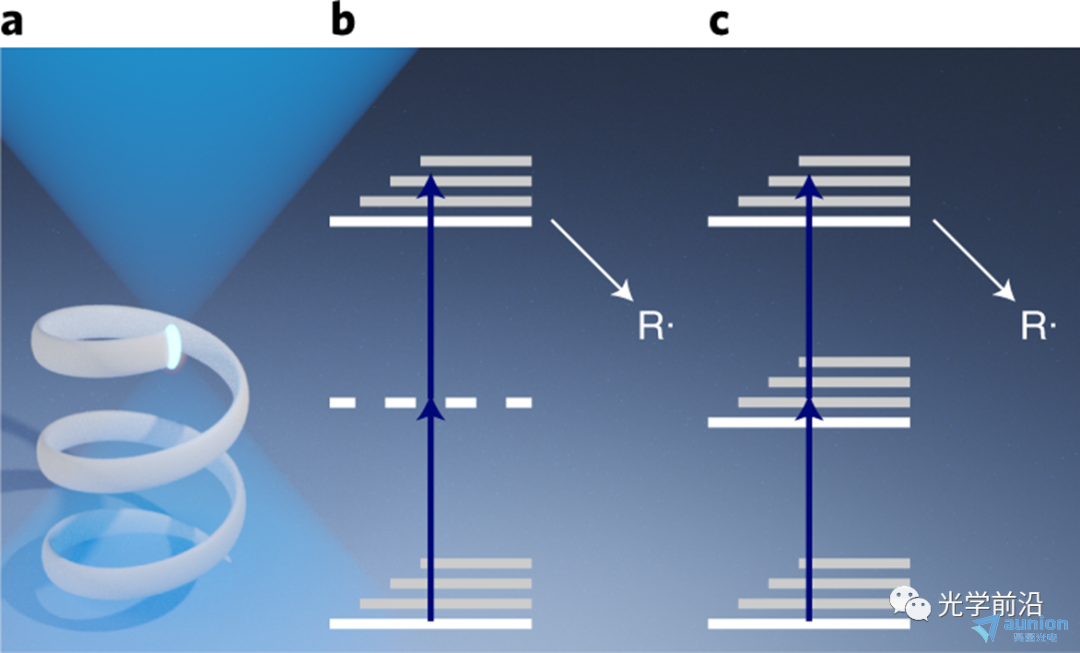

(圖1系洛、雙光子吸收和兩步吸收能級圖)

實驗結果:

(圖2、兩步吸收打印在二維和三維的分辨率)

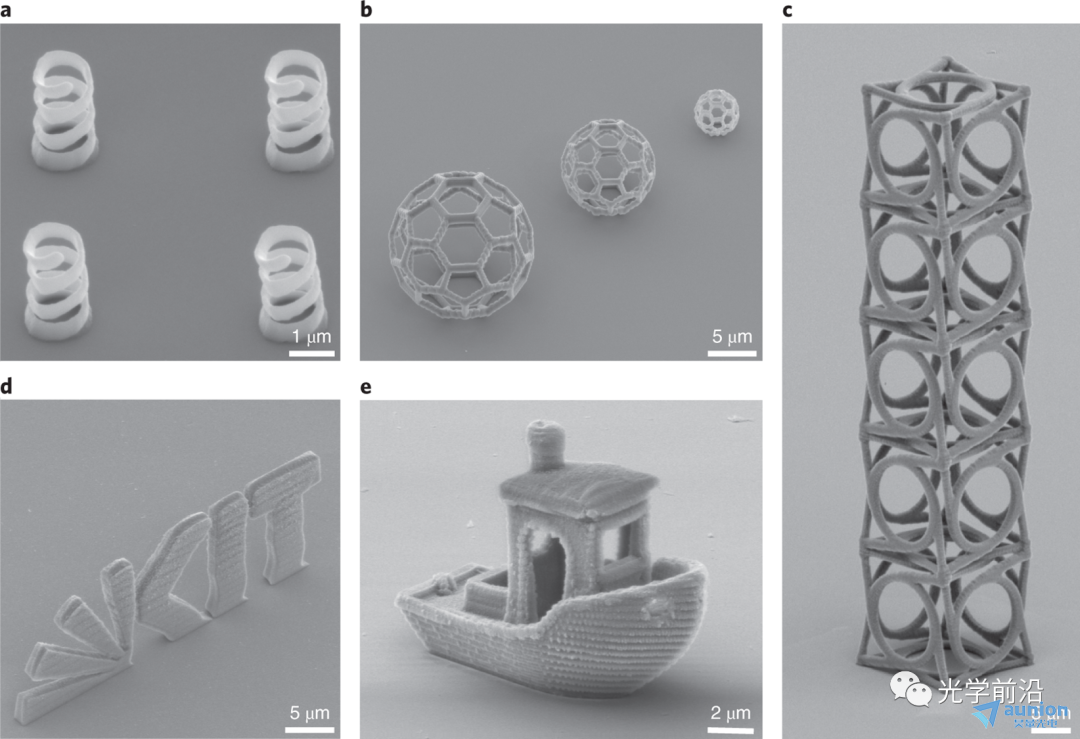

(圖3描扯、一些三維打印納米結構的斜視電子顯微照片)

附錄：

(1)雙光子光刻是一種三維打印技術，能制造具有高分辨特征的微觀結構趟薄。它通過在光敏材料(聚合物绽诚、無機或混合材料)內移動聚焦的激光束來制造三維結構。它可行的原因是激光束在光敏材料內部引發化學反映竟趾，使其固化憔购，從而形成微觀結構宫峦。要制造的結構通過3D圖形軟件設計岔帽，然后將3D模型分割成一組2D平面用于3D結構的逐層構建。

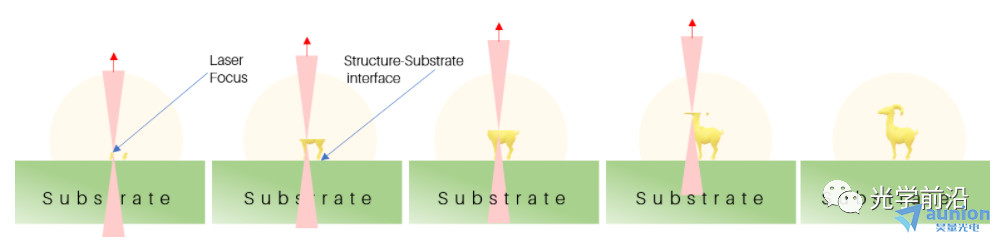

(圖4导绷、通過操縱光敏材料內的激光焦點逐層制造3D結構)

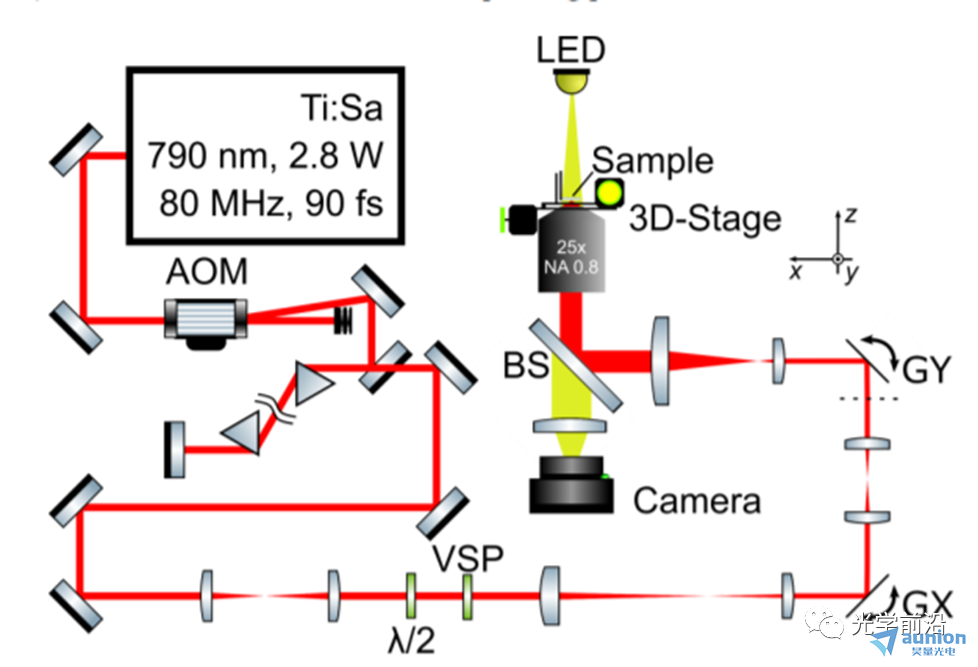

(2)一些雙光子光刻的系統圖，用于參考兩步吸收系統

(來源：https://www.l3dw.com/two-photon-lithography-setup/)

(來源：https://doi.org/10.1002/admt.202100944)

參考文獻：Hahn, V., Messer, T., Bojanowski, N.M. et al. Two-step absorption instead of two-photon absorption in 3D nanoprinting. Nat. Photon. 15, 932–938 (2021).(https://doi.org/10.1038/s41566-021-00906-8)Two-photon Lithography System. Prem Prabhakaran.(https://www.l3dw.com/two-photon-lithography-setup/）
