金屬雜化鹵化物鈣鈦礦太陽(yáng)能電池對(duì)空氣非常敏感沸枯，在空氣中不能穩(wěn)定存在日矫。華中科技大學(xué)常海欣課題組開發(fā)了一種基于混合陽(yáng)離子單
晶工程技術(shù)的大晶粒尺寸，低陷阱密度的在空氣中處理的绑榴，高結(jié)晶度(MA0.2FA0.8PbI3)1.0(CsPbBr3)0.05的鈣鈦礦薄膜哪轿。這種方法制
備的鈣鈦礦可以產(chǎn)生高效，在空氣中穩(wěn)定存在的太陽(yáng)能電池翔怎。

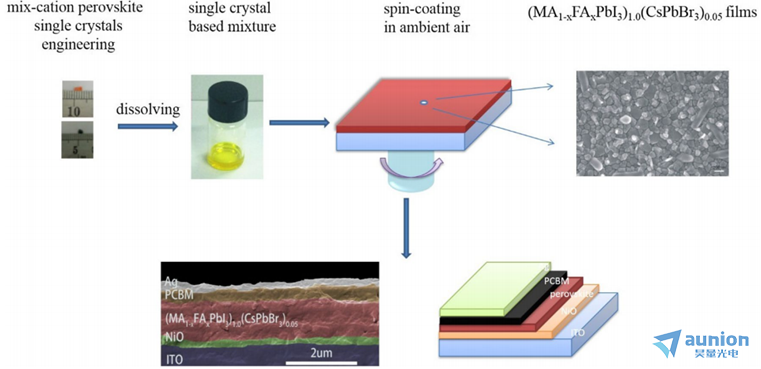

如上圖所示為該單晶鈣鈦礦以及太陽(yáng)能電池的制備過程窃诉。首先生長(zhǎng)了雙陽(yáng)離子單晶鈣鈦礦MA1x-xFAxPbI3 (x=0,0.4, 0.8)和無(wú)機(jī)單晶鈣
鈦礦CsPbBr3。然后分別將上述單晶溶解在混合的N赤套，N-二甲基甲酰胺（DMF）和二甲基亞砜（DMSO）中以形成前驅(qū)體飘痛。然后將其
涂覆在ITO上旋轉(zhuǎn)35s，接著在250℃下退火45分鐘容握。

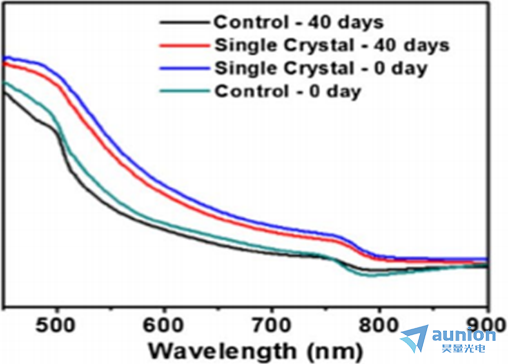

如圖為降解的（MA0.2FA0.8PbI3）1.0（CsPbBr3）0.05鈣鈦礦膜的紫外可見光譜宣脉，從圖中可以看出，傳統(tǒng)的溶液混合法制備的鈣鈦
礦薄膜在儲(chǔ)存40天后被分解剔氏，而基于單晶工程技術(shù)制備的鈣鈦礦薄膜顯示更好的環(huán)境穩(wěn)定性塑猖。這說(shuō)明基于混合陽(yáng)離子單晶工程的鈣鈦
礦能夠阻止水分從外部環(huán)境進(jìn)入鈣鈦礦，因此有效地提高了在空氣中存在的穩(wěn)定性介蛉。
上圖中曲線為單晶工程和溶液混合法制備的鈣鈦礦薄膜的穩(wěn)態(tài)光致發(fā)光光譜結(jié)果萌庆，顯然，基于單晶工程技術(shù)制備的鈣鈦礦薄膜的PL強(qiáng)
度要高得多币旧，這是因?yàn)殁}鈦礦薄膜內(nèi)陷阱和缺陷的減少而抑制了載流子的復(fù)合践险，說(shuō)明基于單晶工程技術(shù)制備的鈣鈦礦具有更好的性能。
與傳統(tǒng)的基于溶液混合法制備的鈣鈦礦相比吹菱，它具有更高的質(zhì)量巍虫，更高的結(jié)晶度和更少的缺陷。

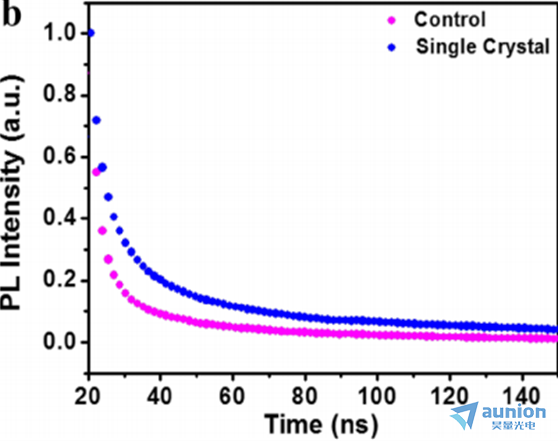

為了進(jìn)一步探索影響鈣鈦礦穩(wěn)定性的因素鳍刷，分別測(cè)試了兩種不同方法制備的鈣鈦礦的熒光壽命（時(shí)間分辨光致發(fā)光TRPL）占遥，基于混合
陽(yáng)離子單晶工程技術(shù)的和基于常規(guī)溶液混合法的（MA1-xFAxPbI3）1.0（CsPbBr3）0.05（x = 0.8）鈣鈦礦薄膜的壽命分別為44.15
ns和32.39 ns。 這表明單晶工程技術(shù)制備的鈣鈦礦的復(fù)合率和陷阱濃度較低输瓜。我們可以得出結(jié)論瓦胎，由于更長(zhǎng)的壽命和更少的缺陷，基
于混合陽(yáng)離子單晶工程的鈣鈦礦可以有效地改善高性能PSC的穩(wěn)定性尤揣。
您可以通過我們的官方網(wǎng)站了解更多的產(chǎn)品信息搔啊，或直接來(lái)電咨詢4006-888-532。
展示全部
展示全部
