Cu(In,Ga)Se2(CIGS)基太陽能電池在實(shí)驗(yàn)室中展示出高達(dá)20.3%的效率，具有極大的發(fā)展?jié)摿谠场Ｄ壳癈IGS的光伏機(jī)理還沒有深入的了
解票从，因?yàn)镃IGS太陽能電池的表面會顯示從厘米到亞微米級的性能波動，這些異質(zhì)性會影響太陽能電池的整體效率滨嘱，因此值得對其進(jìn)行
研究峰鄙。
CIGS是一種多晶材料，典型的晶粒尺寸約為1um太雨。研究表明吟榴，其光電參數(shù)（如帶隙和擴(kuò)散長度）的標(biāo)準(zhǔn)偏差大，不穩(wěn)定囊扳，這個因素可
能會影響電池的整體參數(shù)吩翻，例如效率兜看，開路電壓和短路電流。為了更好地了解光伏電池的工作機(jī)制仿野，需要在微米尺度下研究其性質(zhì)铣减。
Photon公司與法國光伏能源研究所合作開發(fā)了用于光伏應(yīng)用的高光譜成像儀，使用體布拉格光柵檢測電池的整個表面脚作，激發(fā)強(qiáng)度約為
100個太陽輻射葫哗，光譜分辨率為2nm.研究的樣品是CIGS基的微型太陽能電池，這些電池為圓形球涛，直徑范圍為20um至150um劣针。
如上圖，利用高光譜設(shè)備探究了CIGS太陽能電池的PL成像圖亿扁，采集時間45min,并通過定量校準(zhǔn)捺典，結(jié)合廣義普朗克定律獲得了準(zhǔn)費(fèi)米能
級分裂△μeff。

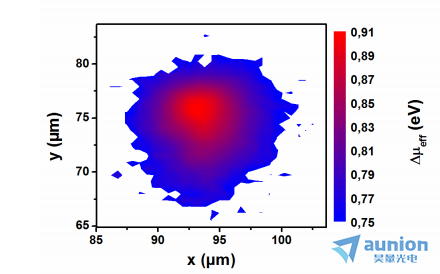

為了說明橫向載流子傳輸?shù)挠绊懘幼＃瑢⒏吖庾V成像儀和共聚焦顯微成像結(jié)合（如上圖）得到了PL mapping成像圖襟己，只要可以檢測到發(fā)光
信號，就可以確定準(zhǔn)費(fèi)米能級分裂牍陌。 從激發(fā)中間的0.91 eV下降到0.75 eV擎浴。通過電接觸測得邊緣處的電壓為0.70eV，在空白區(qū)域中毒涧，
由于PL信號過低贮预，無法確定分裂。
您可以通過我們的官方網(wǎng)站了解更多的產(chǎn)品信息契讲，或直接來電咨詢4006-888-532仿吞。
展示全部
展示全部
