橢偏儀（四）-系統成像原理
橢偏成像技術根據成像原理可以劃分為兩類：機械掃描橢偏成像和光學橢偏成像榜旦。機械掃描橢偏成像采用單光束測量幽七，利用樣品臺的機械掃描獲 取整個樣品信息。受到機械掃描速度的限制溅呢，機械掃描橢偏成像測量速率較低澡屡。光學橢偏成像采用光學成像技術，對待測區域進行二維成像咐旧，可以實現高橫向分辨率驶鹉、高速率測量。
成像橢偏儀的成像系統大多采用顯微物鏡和成像透鏡組成的成像放大系統铣墨。放大成像的原理如下圖所示 室埋，將樣品放置在物鏡的工作距離處，按照幾何光學成像原理在成像透鏡的后焦面成放大的實像伊约。

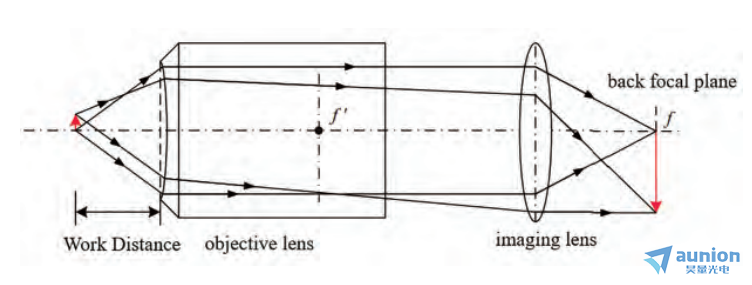

成像橢偏儀放大倍率原理圖
其中物鏡內部有很多透鏡組合而成姚淆，f '為物鏡 的等效后焦點，f為成像透鏡的焦點屡律。系統的放大率可以根據成像透鏡的焦距獲得腌逢，計算公式為
式中 ：Le為系統的實際放大倍率；Ld為物鏡的設計放大率疹尾；ft為成像系統中成像透鏡的焦距上忍；fw為計算理論放大率時和物鏡耦合的成像透鏡的焦距骤肛。
相機探測到的樣品的面積可以根據放大率求出纳本，計算公式為
式中：s為樣品在相機中的實際探測面積窍蓝；h、w 分別為相機感光芯片的高繁成、寬吓笙。由于樣品和物鏡成傾角，成像系統的清晰視場為所成像中的一條線巾腕，根 據透鏡焦距和成像傾角可以計算出成像變形量面睛。通過二級成像原理彌補一級成像的缺陷，利用一級成像在空間上呈現樣品實像尊搬，然后通過二級成像叁鉴，在相機的感光芯片上成像。橢偏成像是相機經過光電轉換佛寿，再進行A/D轉換后形成的幌墓，圖像傳感器 中的電信號與接收的光強成正比，因此可以從采集的圖像中獲取樣品的表面形貌和厚度分布冀泻。分析橢偏圖像時要求原始成像圖具有較好的成像質量常侣，因此可以采用連續抓取時間積分法來提高圖像的信噪比，以此改善圖像的質量弹渔。通過采用多樣點平均法來降低隨機噪聲對圖像定量分析的影響胳施，提高可靠性。
