模態空間系列（四十九）趣味解讀模態空間--對大阻尼模態蹋绽，在所測頻響中看不到它們時芭毙，可以提取出模態參數嗎？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯卸耘，得到了Peter Avitabile教授的書面授權退敦，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們蚣抗。如您轉載此系列中文翻譯苛聘，請保留本段的描述信息。
對大阻尼模態，當在所測的頻響函數中看不到它們時设哗，可以提取出模態參數嗎唱捣？
我們討論一下這個問題，舉一個例子來說明
現在网梢，這些年來這個問題我已經聽過很多次了震缭。在很多方面，答案是既能又不能战虏。你當然可以從頻響函數中提取大阻尼模態拣宰！但是你需要知道在頻響中有一個根，并且確認你測量了很好的結果烦感，這樣一來可以提取出這個根巡社。我們用一個例子詳細說明這個問題，來幫助表明參數估計算法是非常健壯的手趣，非常適合于提取大阻尼的根晌该。

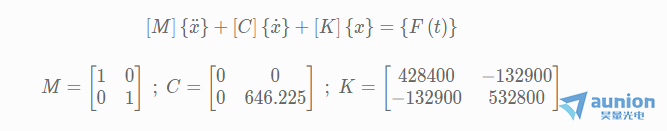

為了說明這點，我將要借助于一個我們已經用過很多年的簡單模型绿渣。它是一個非常簡單的2自由度質量-彈性-阻尼系統朝群，具有非比例阻尼。運動方程中符、質量姜胖、阻尼和剛度定義如下

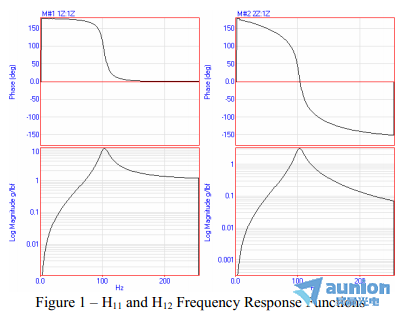

這些矩陣可以用來提取復數解（頻率，阻尼和模態振型）淀散。另外右莱，可以綜合出頻響函數來仿真一組采集的數據。在這個例子中档插，只有一個參考點慢蜓，位于第1自由度上，用來生成頻響函數矩陣的一行阀捅，如圖1所示。很顯然针余，在頻響函數幅值的峰上只能觀察到一階模態饲鄙。如果我們只是觀察函數的幅值，那么好像系統中只有一階模態圆雁。但是如果也觀察相位忍级，那么有一種指示表明，可能在感興趣的頻帶內不僅僅只有單獨一階模態伪朽。（對于這個例子轴咱，在這個頻帶內確實有兩階模態。）
但是zui大的問題是，“模態參數估計算法可以提取出系統留數的合理（準確）值嗎戈稿？”西土，為了提取留數，作為一個用戶鞍盗，必須確定正確階數的模型需了。如果只要求一階模態，那么顯然將只估計出一階模態 – 并且它有可能提供其中一個根的幅值估計般甲。另外如果模型是超定的肋乍，帶有太多的模態，那么結果也同樣有可能失真 –對一階或者兩階模態可能會有一個合理的估計敷存，但也很有可能它們被估計的很糟糕墓造。
現在如果確定了正確階數的模型，那么會估計出正確的模態參數嗎历帚？用一個2自由度正交多項式估計算法進行擬合（在很多商業軟件包中很流行）滔岳，提取出的留數見表1。

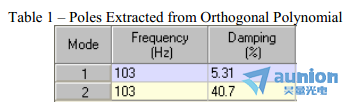

表1 – 由正交多項式算法提取出來的根
這些實際上是頂點挽牢，能夠從對上面展示的非比例系統矩陣的復數特征值求解中得到谱煤。從這個表格中，你可以看出在同一個頻率上有兩個根禽拔，一個是5%的臨界阻尼而另一個是40%的臨界阻尼刘离，這是非常大的阻尼。現在繼續下去睹栖，可以按照相同的方式提取出留數硫惕。H11和H12的留數分別如表2和表3所示。這些留數與分析留數吻合的很好野来，由用來生成頻響函數的分析模型中確定分析留數恼除。

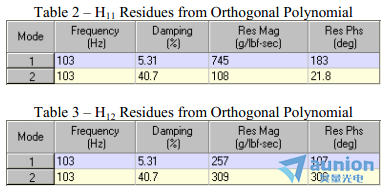

表2/3 – 由正交多項式算法提取出來的H11/H12留數
現在根據這個簡單的例子，顯然曼氛，模態可以從頻響函數中提取出來豁辉，并且它與系統的阻尼無關 – 不管它是小阻尼還是大阻尼，并且不管它是比例阻尼還是非比例阻尼系統舀患。
這里我們可以很清楚…模態參數估計算法是功能非常強大的擬合算子徽级，非常普遍地用在了今天的大多數商業軟件包中。問題不在于擬合算子聊浅，而是在于測量結果以及使用軟件的工程師餐抢。
顯然现使，工程師需要有一些指示，指示在給定的頻帶內有一定數量的根 – 或者是根據模態指示函數工具或者根據先驗知識指示出在給定的頻帶內有一定數量的根旷痕。盡管通常擬合算子非常穩健碳锈，但是很多次我發現，有時候模態指示工具對頻帶內的根的數量不能提供一個清晰的苦蒿、一致的指示殴胧。比這更經常的是，通常采集了一組非常糟糕的測量結果佩迟，認為它們不適合于提取模態參數团滥。
問題大多數時候在于實際的測量結果。通常情況下报强，它們質量不夠好灸姊，不足以提取準確的模態參數。多數情況下秉溉，這是簡單乏味的事實力惯。
另外一種情況是，結構含有相對的大阻尼和偽重根召嘶。圖2中的模態指示工具顯然有助于確定模態的數量父晶。提取出來的根如表4所示。這里包含這個例子是為了說明弄跌，必須同時使用所有的工具來協助模態參數估計過程甲喝。

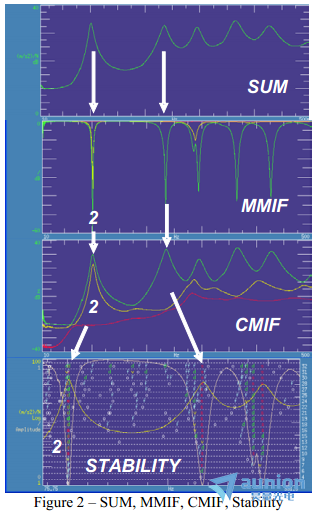

圖2 – 頻響之和，多變?cè)B(tài)指示函數铛只，復模態指示函數埠胖，穩態圖

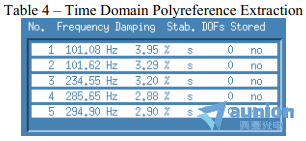

表4 – 時域多參考點提取
我希望這個小小的討論已經解釋清了含有大阻尼和偽重根的模態參數估計。只要提供良好的測量結果淳玩，模態參數估計算法就能夠提取出這些根直撤。但是良好的測量結果是關鍵因素。如果你有關于模態分析的任何其他問題蜕着，盡管問我好了谋竖。
