模態空間系列（四十八）趣味解讀模態空間--對錘擊試驗诈唬，測量帶寬應該與感興趣的頻率帶寬相一致嗎？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯缩麸，得到了Peter Avitabile教授的書面授權铸磅，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們杭朱。如您轉載此系列中文翻譯阅仔，請保留本段的描述信息。
對錘擊試驗弧械，測量帶寬應該與感興趣的頻率帶寬相一致嗎八酒？
我們討論一下這個問題，來看一看為何它們或許不需要一致刃唐。
現在羞迷，這個問題可能表面上看起來很簡單。但是當我們討論它時画饥，你可能意識到衔瓮，有一些其他事情使得你不這樣思考這個問題。表面上抖甘，要進行的測量結果好像應該覆蓋感興趣的頻響范圍热鞍。
顯然，如果帶寬窄衔彻，則可能觀察不到感興趣的更高階模態薇宠。另外，當然如果帶寬太寬艰额，則可能有不感興趣的高階模態響應澄港。但真正的問題在于 – 后面這種情況不受歡迎嗎？或者能選擇更寬的頻率范圍并得到同等或更好的測量結果嗎悴晰？嗯…這里在zui終下結論之前慢睡，也許這個問題需要更多一些的討論和評估。
我們考慮一個典型結構上的簡單測量結果铡溪，其中對前2階或前3階模態感興趣。預期在800Hz帶寬范圍內存在前3階模態泪喊。在800Hz帶寬范圍內的典型測量結果如圖1所示棕硫，帶800條譜線。
總體上袒啼，測量結果看起來相當?shù)暮霉纭ｎl響很好地展示出期望的峰纬纪，測量結果看上去可以接受。在所有頻率上滑肉，輸入譜表現得相當平坦包各，在整個頻率范圍內大約有20dB的滾降。感興趣的范圍內的大部分頻率上靶庙，相干相當?shù)暮梦食＃ūM管在圖上很難看出，在頻率范圍內六荒，即使是在共振頻率上护姆，相干有少許點兒降落，但對多數工程師的用途而言掏击，興許是可以接受的卵皂。）
那么這個測量結果可能有什么毛病嗎？我們觀察跟系統響應相關的時域信號砚亭。

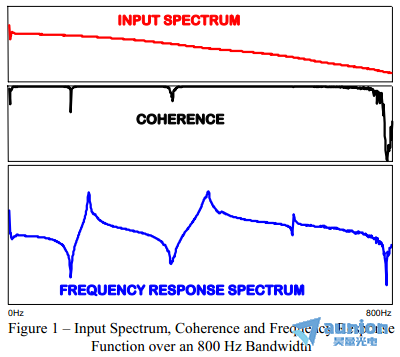

圖1 – 800Hz帶寬范圍內的輸入譜捅膘，相干和頻響函數
現在柒凉，注意到時域響應在時域記錄的1/4時間內很快衰減完了。那這是問題嗎篓跛？表面上看 – 不是膝捞。但我真正想問的是，我能測得更好的結果嗎愧沟？另外怎么測到蔬咬？

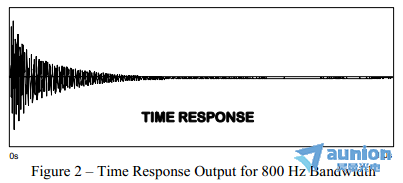

圖2 – 800Hz帶寬的時域響應輸出
觀察圖2中的時域響應。響應通道上的任何噪聲在測得的頻響函數中極有可能很大沐寺。（對這個例子所示的情況林艘，沒有任何明顯的噪聲。但如果有混坞，頻響函數以及相干將會變糟狐援。）
我們考慮測量結果的一個不同頻率帶寬。下一次測量究孕，我們盡量使時域響應啥酱，對時域記錄或采集的數據塊來講，在大部分的時間內使其是相當大的信號厨诸。信號如圖3所示镶殷。注意現在時域響應占據了時域記錄的大部分時間。
圖 3 – 3200Hz帶寬的時域響應輸出
現在也看一看得到的輸入譜微酬、相干和頻響函數绘趋，如圖4所示颤陶。

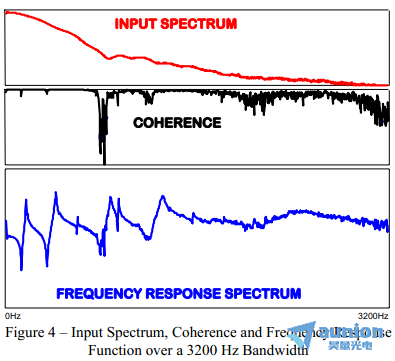

圖 4 – 3200Hz帶寬范圍內的輸入譜、相干和頻響函數
乍看之下陷遮，在整個頻率范圍內這個測量結果看上去很不好滓走。但是在感興趣的前幾階模態頻率范圍內，測量結果實際上非常好帽馋。（同樣搅方，盡管在圖上很難看出，如果總體上不是更好的話茬斧，但相干實際上至少跟圖2中的一樣好腰懂。）
所以這里zui主要的是，根據測得的響應的相干项秉，實際上第2次測量結果是第1選擇绣溜。測量的竅門是，應該選擇力錘錘頭以僅僅激起感興趣的頻率范圍 – 不是FFT分析儀的整個帶寬娄蔼。這樣怖喻，可以得到感興趣模態的良好測量結果。
在很多不同測量情況下岁诉，我曾多次遇到過這種問題锚沸。通常，人們被弄糊涂了涕癣，為什么這個測量結果或許能接受哗蜈，但如同我討論的這個測量問題，毫無疑問坠韩，實際上總體測量結果可以比窄帶的更好距潘。
一個特例，跟幾年前在一個航空結構監視艙上測得的一些結果有關只搁。在窄的特定頻率范圍內音比，初始測量結果噪聲嚴重，因為在測量時域記錄時間內響應很快消失了氢惋。選擇更寬的頻率范圍洞翩，這里，在整個時域記錄時間內響應信號相當大焰望，實際上生成了感興趣模態的更好的測量結果骚亿。另外，同樣選擇力錘錘頭以僅僅激起感興趣的模態柿估，而不是FFT分析過程的整個頻率范圍循未。這個結構上的一個典型測量結果如圖5所示。（遺憾的是秫舌，沒有窄帶的FRF測量結果可供比較的妖，但總體上窄帶的是更糟的結果。）

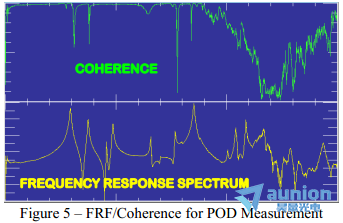

圖 5 – POD測量結果的FRF/相干
我希望這個小小的討論已經把改善測量結果的替代方法解釋清了足陨。不論哪種情況嫂粟，在繼續采取一個特定行動之前，需要做出判斷來確定哪個測量結果總體上zui 優
墨缘。如果你有關于模態分析的任何其他問題星虹，盡管問我好了。
