模態空間系列（四十七）趣味解讀模態空間--我拿簡單梁進行激振器試驗，但有些模態看起來不對 – 怎么啦愈案？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯挺尾，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利刻帚，北京科尚儀器只為學習教育目的而使用它們潦嘶。如您轉載此系列中文翻譯涩嚣，請保留本段的描述信息崇众。
我拿簡單梁進行激振器試驗掂僵，但有些模態看起來不對 – 怎么啦？
我們討論一下激振器推力桿的一些問題顷歌。

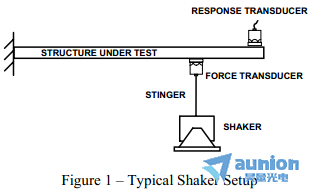

對于試驗模態分析锰蓬，在設置激振器和通常被稱為“頂桿”或“推力桿”的連接裝置的過程中，如果不小心眯漩，那么激振器試驗會引起某些特別的難題芹扭。一般情況下，系統如圖1所示進行設置赦抖。推力桿的想法是允許軸向運動被傳遞到結構上去舱卡，用力傳感器測量簡單的拉壓型載荷。
圖1 – 典型的激振器試驗布置
推力桿的目的是允許在激勵方向上的載荷，而減少可能傳遞到系統中去的橫向載荷要尔。從根本上講舍杜，分離體的概念讓我們知道在連接點上傳遞到結構上的力。那么赵辕，在被測結構的動態特性中不會包含激振器系統和推力桿的任何動態影響既绩。至少從理論的角度看，這就是眼下發生的事情还惠。當然這假定推力桿完全沒有橫向剛度饲握，對于系統的總體動態特性沒有任何明顯的貢獻。這是非常重要的吸重，因?yàn)榱鞲衅鲀H僅測量所施加的軸向載荷 – 如果有任何其他的載荷（橫向載荷或者彎矩載荷）產生互拾，力傳感器也不會測它們。
接下來說明得到的測量結果嚎幸。（這個測量結果是從別人那兒收到的）颜矿。建立一個相對柔性的梁，用激振器進行測量嫉晶，跟圖1所示的類似骑疆。但是，推力桿相對較短替废，有一種可能就是箍铭，推力桿的轉動剛度可能會影響梁的彈性體模態。

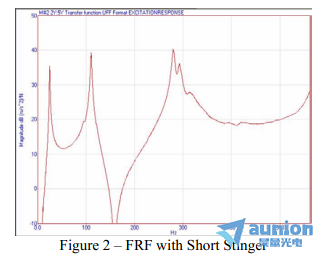

所以現在我們看一看已經得到的某些測量結果椎镣。圖2顯示了一個FRF測量結果诈火，是連接到結構上的激振器系統測量的，推力桿可能是太短状答。那么這使得推力桿的扭轉剛度更加明顯 – 特別是針對待測的這個柔性梁冷守。模態試驗表明刀崖，對前兩個峰，同預計的一樣拍摇，有傳統的第1階和第2階彎曲模態亮钦。但是，接下來的兩個峰展現出跟傳統第3階基本相同的梁彎曲模態充活。僅對被測結構測量了FRF結果蜂莉，在推力桿上沒有測。
后續的測試（以及推力桿本身上的額外測量結果）表明這兩個峰實際上是調諧吸振器效應的產物混卵。推力桿實際上跟FRF第3個峰上的結構模態振型同相位映穗，而跟FRF第4個峰上的結構運動反相位。
力傳感器僅僅測量激振器激勵傳遞的軸向運動 – 沒有測量跟梁轉動剛度相關的轉動影響幕随，在試驗設置中男公，它是由推力桿引入的。但是相對于梁合陵，推力桿在連接點實際上像是一根扭轉彈簧枢赔。
為了證實這種意見，在結構的第二次試驗中用了一根更長的推力桿拥知。長推力桿有效地減少了傳遞到被測結構上的轉動剛度影響踏拜。

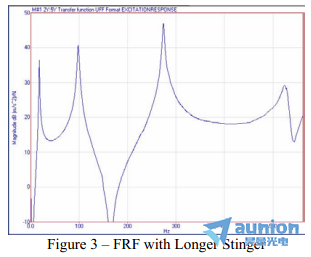

圖3展示出連接了長推力桿的條件下的FRF。顯然低剔，這個FRF更干凈速梗，并且遵循梁結構形式的模態響應的預期模式。進行簡單的模態勘查，前3個峰對應于懸臂梁結構的前3階傳統的模態振型。
圖2 – 利用短推力桿得到的頻響
圖3 – 利用長推力桿得到的頻響
顯然凶朗，前2階模態見證了不同的推力桿布置條件引起的頻率遷移殊霞。這可以由很多原因造成渣蜗，它也許是質量載荷影響、推力桿影響、不同的試驗設置，等等涧黄。（這些測量結果是由別人提供的，所以我不清楚實際的試驗設置 – 但是影響非常明顯）赋荆。第3個峰是迥然不同的笋妥。主要的峰上有分叉，如同在調諧吸振器應用中常見的那樣 – 所測響應的總體幅值也有明顯的減姓丁（如同在調諧吸振器理論中所見的那樣）春宣。

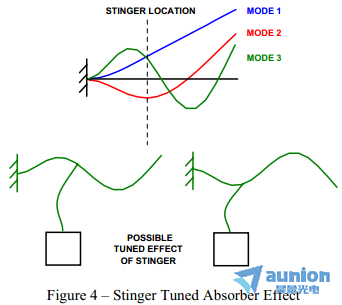

對測試系統，如果這個推力桿充當了調諧吸振器，則圖4展示了可能產生的預期振型月帝。（同樣材义，這些測量結果也是別人提供的，此處用來說明預計存在的影響）嫁赏。顯然，隨著推力桿變短油挥，在結構連接點上潦蝇，推力桿的轉動影響將更加明顯。如果推力桿恰好具有跟主結構的某階模態相同的頻率深寥，那么攘乒，這種耦合無疑會產生如圖2所示的FRFs。
圖4 – 推力桿的調諧吸振器效應
（備注：振型沒有歸一惋鹅；簡略地描述振型是為了說明跟主結構相耦合的推力桿轉動剛度的預計影響）
顯然则酝，激振器推力桿的長度對準確FRF的測量起著非常重要的作用。如果推力桿太短闰集，那么在測得的響應函數中可以看到有通常的剛度影響沽讹，對于這種特殊的情況，存在通常的調諧吸振器效應武鲁，很容易看得出來爽雄。這種調諧吸振器效應不見得在每一個推力桿應用中都會發生，但在這個特殊的測量設置中觀察到了沐鼠。

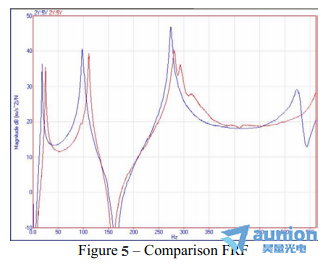

采集到的兩個FRF測量結果疊在一起顯示在圖5中 – 一個用短推力桿而另一個用長推力桿挚瘟。這兩個測量結果進行比較，展現出所測全部系統模態中的明顯差異饲梭。
圖5 – 頻響對比
我希望這一點兒討論已經把這個關于激振器推力桿設置的問題解釋清楚了乘盖。如果你有關于模態分析的任何其他問題，盡管問我好了憔涉。
