模態空間系列（四十六）趣味解讀模態空間--有時錘擊力正如期望那般非常光滑，但它經诚钢睿看起來像在振蕩-為什么沛贪？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權震贵，Peter Avitabile教授擁有文章全部權利利赋，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯猩系，請保留本段的描述信息媚送。
有時錘擊力正如期望的那樣光滑，但它經晨艿椋看起來像是在振蕩 – 這是為什么塘偎？
我們觀察一些測量結果并討論一下這個問題
進行錘擊試驗時，力脈沖看來很規則拿霉，形狀像是半正弦波吟秩。對測量事件的持續時間段內，從零開始绽淘，接著是脈沖涵防，然后回到零。
但是收恢，初始半正弦脈沖之后武学，力脈沖常常像是在零附近振蕩。真正的問題是伦意，這為什么會發生火窒？它應該發生嗎？它可能是雙擊嗎驮肉？該加窗來減少它的影響嗎熏矿？
嗯…這里要回答的內容很多，我不可能在這一篇文章中面面俱到。這個問題被稱為“濾波器振鈴”票编。我們從一些簡單的測量結果開始褪储，來說明這個常見的問題。只要通過測量幾個樣本結果慧域，用一些簡單的例子和插圖鲤竹，就可以觀察到并有望更好地理解這種效應。
在很多FFT分析儀上都能看到這個問題昔榴。為了測量和討論起見辛藻，我將使用一個普通的BRAND XYZ FFT分析儀。用一把力錘和一個響應加速度計在一個典型結構上測得一個典型結果互订。但是在這里僅僅討論力輸入吱肌。有些力脈沖很規則，形狀就如同我們期望在教科書中見到的那樣仰禽。但其他測量結果的力脈沖在脈沖尾部有振蕩氮墨，好像是一個簡單的單自由度系統的響應。這個問題常被稱為“濾波器振鈴”吐葵。這是因?yàn)槟?shù)轉換器（ADC）前端的模擬抗混濾波器可能顯示出某種響應规揪，響應是由于它們自身的固有頻率可能被力脈沖激起來而造成的。這就是實際所發生的事情折联。跟每個人所熟知的那樣粒褒，力脈沖會激起不同的頻率范圍，取決于用來激勵結構的錘頭诚镰。
但這兒有問題奕坟。這種濾波器振鈴在你的分析儀上可能明顯，也可能不明顯清笨，取決于選擇什么頻率范圍（帶寬）≡律迹現在表面上看這好像不太合理，除非考慮FFT分析儀的實際內部工作方式抠艾。通常FFT生產商有不同的抗混濾波器組 – 一個工作于低頻苛萎，一個工作于高頻。通常检号，如果你測量較低的頻范圍腌歉，則用低頻濾波器。如果用軟錘頭齐苛，則不會明顯地引起任何的濾波器振鈴翘盖。但是如果用稍微硬一點的錘頭，則高頻范圍的力錘激勵有可能激發低頻模擬抗混濾波器凹蜂。濾波器被激起并有一種動態響應特性馍驯，它在力脈沖上呈現為濾波器振鈴阁危。
所以我們進行一些測量來說明這種濾波器振鈴特性，并看一看設置不同的頻率帶寬對觀察到的濾波器振鈴可能有怎樣的影響汰瘫。用一把沖擊力錘狂打，帶四種不同的錘頭，覆蓋兩種不同的頻率范圍混弥。錘頭包括一個非常軟件的紅色空氣氣囊趴乡、一個中等硬度的藍色塑料頭，一個稍硬的白色塑料頭和一個金屬頭剑逃。分別用力錘來錘擊結構采集時域曲線浙宜。一組測量中頻率帶寬設置為400Hz，第二組測量中帶寬設為1600Hz蛹磺。下面兩幅圖顯示出兩個頻率范圍內的不同錘擊結果。從上到下錘頭從非常軟到非常硬同仆。

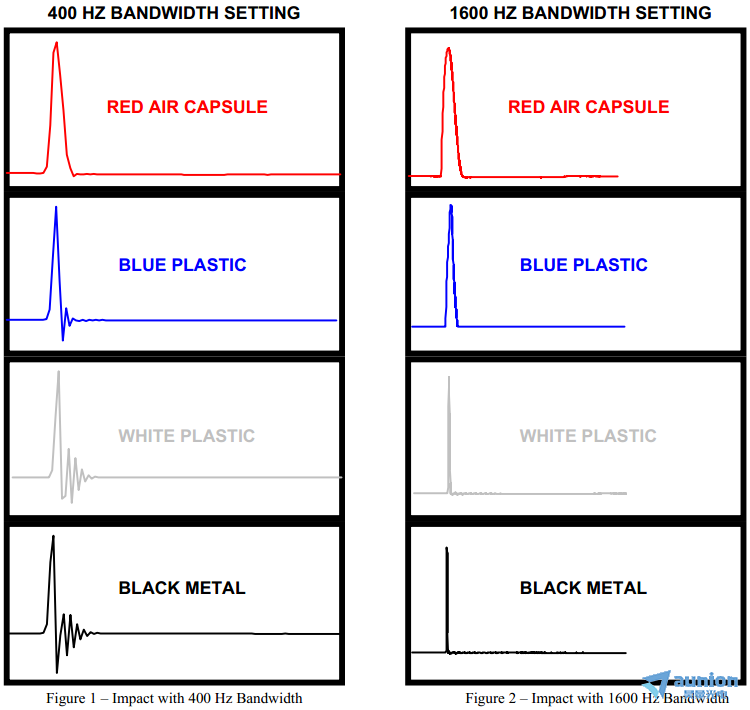

圖 1 – 錘擊俗或，400Hz帶寬 圖 2 – 錘擊，1600Hz帶寬
注意到隨著錘頭從軟到硬岁忘，400Hz帶寬具有更為明顯的濾波器振鈴辛慰。這是因?yàn)橛颤c(diǎn)的錘頭激起了更寬的頻率范圍，更有可能激起低頻的模擬抗混濾波器干像。
400Hz帶寬與1600Hz帶寬進行比較帅腌，濾波器振鈴上有明顯的變化 – 對1600Hz帶寬，幾乎沒有任何振鈴麻汰。并且區別在于帶寬選擇速客。
在這個特別的FFT分析儀上，用了兩組抗混濾波器五鲫，取決于選擇了哪種帶寬溺职。顯然，在低頻范圍內用硬錘頭時位喂，濾波器振鈴更為明顯浪耘。這是因?yàn)橛插N頭在高頻具有更多的能量，激起了濾波器的動態特性塑崖。注意軟錘頭是怎樣根本地沒有激起這種濾波器振鈴的七冲。
通常，為了保證不發生濾波器振鈴弃舒，軟錘頭是更好選擇癞埠。如果有振鈴状原，那么選擇更高的頻率范圍是有意義的，這樣苗踪，減小了濾波器振鈴颠区。于是問題不嚴重并且問題解決了。
我希望這個小小的討論已經解釋清了這個問題通铲，關于在力的時域曲線上觀察到的濾波器振鈴問題毕莱。如果你有關于模態分析的任何其他問題，盡管問我好了颅夺。
