模態空間系列（四十五）趣味解讀模態空間--為什么一個系統部件的穩態圖顯示出某些模態，而SUM或MIF沒顯示出喉前？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯没酣，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利卵迂，北京科尚儀器只為學習教育目的而使用它們裕便。如您轉載此系列中文翻譯，請保留本段的描述信息见咒。
為什么一個系統部件的穩態圖顯示出了某些模態偿衰，而SUM或MIF卻沒有顯示它們？
我們觀察一下測量結果，并看一看這到底是怎么回事下翎？
跟你的問題所陳述的比肯定還有更多的內容缤言。我猜你正在一個結構上進行模態試驗，但是在模態試驗過程中视事，你沒有測量系統的所有重要的模態活動部分胆萧。
現在我的意思是指什么？嗯俐东，很多時候進行模態試驗時鸳碧，只關心一部分結構，除了你實際需要測試或者投資要測的部分犬性，沒有人想讓你花費任何時間去測試其他部分瞻离。在現實的試驗室環境下，這是經常發生的事情乒裆。例如套利，假如你試圖解決汽車結構的底板上的振動問題。現在你首先想到的可能是鹤耍，你不想在汽車的排氣系統上進行測量 – 因?yàn)槟阒魂P(guān)心底板肉迫。
當然，當你只在底板上進行測量時稿黄，汽車結構的其他部分并沒有從底板測量的結果中分離開來喊衫。這意味著測得的結果看到了全部系統的響應。現在確保底板上的大多數測量結果主要是由于底部的響應引起的杆怕。但是也還有系統其他部分的影響族购，在測量結果中觀察得到。它們的響應可能不強陵珍，但它存在寝杖。所以底部上的測量結果也含有結構其他部分的影響，例如排氣系統互纯、座椅系統瑟幕，等等。不可能完全分離出這些其他系統的響應留潦。當然了只盹，除非將底部從結構上拆下來，單獨試驗兔院。但是殖卑，如果這樣，底板模態不具有跟組裝到系統上一樣的邊界條件秆乳，所以這種單獨試驗的模態有可能提供不了對系統響應的深入了解懦鼠。
這是個問題钻哩，幾乎在任何結構上進行的很多試驗?zāi)B(tài)測試中都可以見到。它可以是一個汽車結構中的底板肛冶，或當感興趣的區域是顫振研究的機翼模態時街氢，它可以是一個殼狀結構的機身模態∧佬洌或者它可以是…好了珊肃，我就是沒有足夠多的地方列出所有可能的情形。但是盡管放心馅笙，幾乎在將要進行模態測試的每個結構上伦乔，它都是一個普遍的問題。
所以為了說明會發生什么董习，我進到試驗室烈和，利用一個已有的結構，它具有很多的局部模態皿淋，幾個全局模態招刹，還具有接合面問題引起的某些非線性行為 – 恰是一種典型的結構，我經常用來說明這類你曾經描述過的問題窝趣。結構如圖1所示疯暑，設置為進行某種激振器試驗。這個結構包括一個非常硬的外框和一個非常柔的板結構哑舒，板用一種夾持裝置托住妇拯。注意，激振器設置為只對結構的外框進行試驗洗鸵，并且在起初的試驗中越锈，加速度計僅僅布置在這個外部結構上；起初预麸，在面板結構上沒有測量結果瞪浸，因?yàn)樗皇钱?dāng)務之急（或者假定是這樣的）

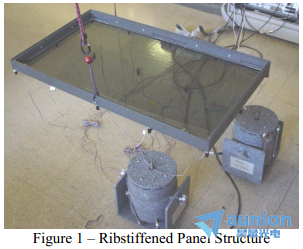

圖1 – 加勁肋平板結構

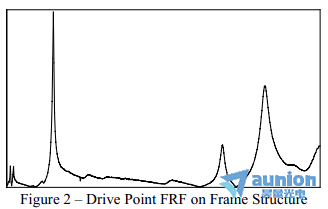

圖2 – 框架結構上的驅動點頻響
現在僅僅利用框架結構上的測量結果，形成一個穩態圖钩蚊，如圖3所示贡翘。注意在這幅圖中，非常穩定的頂點遠遠多于3個砰逻。SUM函數和MIF函數很好地顯示出了3個峰鸣驱，但是其他的峰根本沒有很清楚地顯示出來。所以這個穩定圖像是識別出了很多的模態蝠咆，比根據SUM和MIF函數看起來可以解釋的還多踊东。

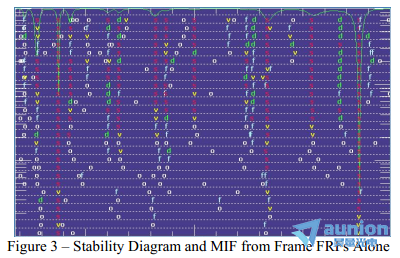

圖3 – 來自單獨框架頻響的穩態圖和MIF
現在北滥，問題是結構具有很多的模態，比結構的框架部分上容易看出來的還多闸翅。這個面板具有很多階模態再芋，它對結構框架部分的響應具有非常小的貢獻，但是僅在框架上所測的結果中可以看出它們的影響坚冀。這就是說济赎，在穩態圖中可以看見系統頂點，即使SUM和MIF根本沒有很好地顯示出這些峰记某。
現在我們進行一組測量司训，包括結構的面板部分。面板上的驅動點頻響如圖4所示液南。注意壳猜，在這個測量結果中有很多的峰，比前面圖2中的驅動點頻響中看到的更多滑凉。（注意：這些測量結果含有非常嚴重的接合面碎屑的影響以及具有非線性特征蓖谢，但是在本次討論中，這個結構非常適合于說明所關心的局部模態影響）

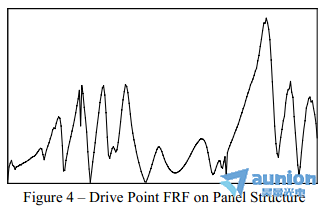

圖4 – 面板結構上的驅動點頻響
現在利用外框以及面板上的所有測量結果譬涡，圖5所示的穩態圖闪幽、SUM和MIF函數看起來提供了一個更為清晰的圖形，顯示出前面圖3穩態圖所示的全部的額外模態涡匀。

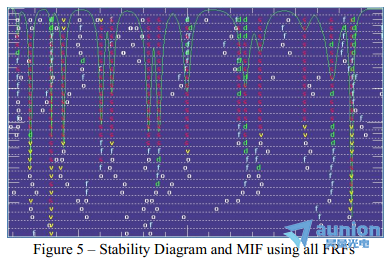

圖5 – 利用全部頻響的穩態圖和MIF
所以現在對于頻帶內有多少階模態盯腌、為什么前面的穩態圖沒有提供有用的信息就變得更加清楚了。為了利用這些工具來解釋測量的數據陨瘩，采集足夠多的一組頻響來充分地地描述結構的所有動力學特性是非常重要的 – 不僅僅是zui關心的那結構部分腕够。在工業領域中我經常遇見這種情況發生。關于系統的一部分的問題出現了（或者在合約上舌劳，你僅僅負責系統的一部分）帚湘，并且僅僅在系統的那個部分進行測量。得到的數據僅僅包含難題的一片兒拼圖甚淡。如果僅僅采集了一少部分?jǐn)?shù)據大诸，模態識別工具的使用會變得讓人困惑。很多時候?yàn)榱死斫庀到y(tǒng)的完整的動力學特性贯卦，不僅僅是你的“關心區域”可能需要測量资柔。
我希望我已經解答了你關于穩態圖解釋的問題。如果你有任何關于模態分析的任何其他問題撵割，盡管問我好了贿堰。
