模態空間系列（四十四）趣味解讀模態空間--進行錘擊試驗時輸入譜看起來失真了 – 你認為我的FFT分析儀有問題嗎军掂？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯轮蜕，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利蝗锥，北京科尚儀器只為學習教育目的而使用它們跃洛。如您轉載此系列中文翻譯，請保留本段的描述信息终议。
我進行錘擊試驗時汇竭，輸入譜看起來失真了 – 你認為我的FFT分析儀有問題嗎？
我們做個測試穴张，看一看到底是怎么回事细燎？
搞清楚這到底是怎么回事的方法是做點故障排查。但是當然了皂甘，我們對于正確的答案應該是什么必須有所了解玻驻。嗯…對錘擊試驗，時域內的力應該僅僅是一個在很短時間范圍內的簡單脈沖偿枕。并且得到的頻譜應該是一個在一定頻率范圍內相對平坦的輸入輪廓璧瞬。輸入譜的寬度跟脈沖時間直接相關〗タ洌基本上嗤锉，時域內的脈沖越短，激起的頻率范圍越寬墓塌。并且相反地瘟忱，時域內的脈沖越寬，激起的頻率范圍月窄桃纯。至少這就是我們希望得到的酷誓。那么現在我們下到試驗室，用你的分析儀采一些測量結果來看一看這是否是我們得到的态坦。（在這篇文章中盐数，我將盡力復現在一個特定的試驗室的試驗過程中實際上所觀察到的東西。但是我不能完全相同地重現所發生的事情伞梯，這是由于FFT硬件是不同的玫氢。）對于這個試驗帚屉，將利用一般經典的沖擊力錘，被測結構只是一個典型結構漾峡，上面安裝了一個加速度計攻旦。
錘擊力如圖1所示，同時顯示了時域響應（上面黑色的兩條曲線）∩荩現在時域信號看起來還不錯牢屋。沖擊信號是一個尖的脈沖，在整個時間范圍內帶有相對平直的零信號槽袄。對于響應信號烙无，系統的自由衰減響應看起來還不錯，但是可能需要加窗來減少泄漏遍尺。
輸入譜（在下部的曲線中顯示為藍色截酷，并且標識為失真的力譜）也是相當?shù)钠教梗缤A(yù)期的那樣帶點滾降乾戏。但是有一點要注意的是迂苛，在頻譜上的非常低頻的部分有一個明顯的脈沖，看起來不正確鼓择。這絕對不是我們期望的三幻，并且可能是你咨詢關于這個測量結果問題的原因。這需要深入研究呐能。

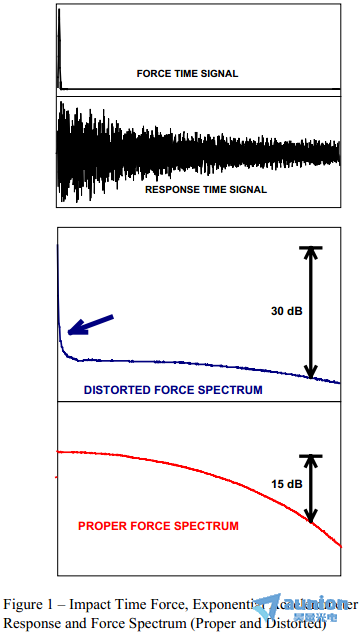

圖1 – 時域沖擊力，阻尼衰減的加速度計響應和力譜（正確的和失真的）
現在我們回到時域信號催跪，對測得的信號做些研究锁蠕。要檢查的第1件事是，輸入傳感器是否具有合適的信號懊蒸，另外電路是否可能有問題（也就是荣倾，檢查傳感器的飽和以及檢查電纜，電池骑丸，等等）舌仍。通常FFT分析儀設置成某種時域采集模式來觀察時域信號，就像是在一個示波器上能做的那樣通危。只要看上去是合適的信號铸豁，你就可以著手討論信號的FFT表示。
時域信號看起來是恰當?shù)摹切枰獑栆粋€問題菊碟，測得的數據是否已經加了某種窗函數节芥。對這個分析儀，根據分析儀窗函數設置，這里似乎沒有加任何的窗到力輸入信號上去头镊。但是響應信號可能需要加窗蚣驼。然而，在很多FFT分析儀上力和響應的窗函數的標簽常常含混不清相艇。大多數時候標簽有意義颖杏，但分析儀軟件使用的標簽常常沒有非常清楚地指明所采用的窗函數。
在這種特殊情況下坛芽，輸入信號被標識為不需要任何的窗函數 – 力通道上的標簽指出了某種類似于“僅有響應窗”的東西×舸ⅲ現在這個標簽令我感到困惑析恢。這個標簽可能意味著“僅有一個窗函數被施加到響應通道上” – 或者它還能表示其他意思嗎缘滥？當然，我們應該翻開用戶手冊空扎，閱讀與這個特殊的窗設置有關的段落臭墨。但是很多時候，一個典型的用戶可能認為他了解所有的按鈕/標簽是什么意思膘盖，因為他熟悉早期用過的其他FFT分析儀設備胧弛，并且認為沒有必要閱讀用戶手冊。另一方面侠畔，用戶手冊手冊有時候同樣令人困惑结缚。當我開始閱讀時，經常被用戶手冊的信息搞得更為暈菜软棺。
所以红竭，我通常采取一種非常簡單的“看著鍵盤找字”的方法。也就是喘落，選擇一個要修改的參數茵宪，而其他參數保持不變。在沖擊力錘的情況下瘦棋，首先要檢查的是確保力傳感器沒有損壞 – 檢查的簡單的事情是換用另一把力錘稀火，以及電纜和信號調理儀。
下一步的檢查是FFT采集系統的設置赌朋。力通道的分析儀窗函數設置為“僅是響應窗（response only window）”凰狞。響應窗函數同樣可以改變 – 但是我們的初步印象是對輸入力譜不需要做任何事情。起初響應窗函數設置為漢寧窗沛慢，這顯然是錯誤的 – 對于某些其他的測試赡若，例如處理隨機類型的信號，這可能是默認的設置团甲。窗應該是或者沒有窗或者是指數窗逾冬。作為第1次檢查，選擇矩形窗（并且應該首先這么做躺苦，即使后面要求加指數窗）》矍現在響應信號看上去跟先前觀察到的一樣分冈。
現在這樣是不行的，因為先前加了漢寧窗霸株。嗯雕沉，事實證明起初的信號被作為“無窗的”信號，這是很多分析儀的默認設置 – 在某些分析儀上為了觀察加窗的信號去件，必須選擇專門的設置坡椒。盡管響應信號明顯受到加窗的影響，有趣的發現是尤溜，輸入通道上的力譜看上去同樣受響應通道上的窗函數的影響倔叼！力譜譜如圖1下部的曲線所示（顯示為紅色，標識為正確的力譜）宫莱。當改變響應窗時丈攒，輸入通道上的力譜會如何改變呢？
分析儀壞了嗎授霸？你應當給制造商報告這個瑕疵嗎巡验？嗯 – 實際上不用！在很多FFT分析儀上碘耳，通常施加響應窗到響應信號上显设，為了正確地計算輸出跟輸入的比值，同時響應窗也加到力信號上了（通常這么做是為了避免僅僅加窗到輸出響應上去所導致的失真 – 有理論證明這是有道理的辛辨，但這里我們不需要討論它們）捕捂。這里重要的問題是，在很多（但不是所有的）FFT分析儀上斗搞，響應窗不但加到了輸入通道上而且加到了輸出通道上指攒。所以現在我們可以看出為什么起初的力譜失真了 – 現在清楚“僅有響應窗”到底是什么意思了。起初的FFT分析儀采取漢寧窗作為默認設置 – 加到響應通道上僻焚。盡管被評估的通道僅僅是力通道幽七，窗對于響應通道的影響也同等重要。
當利用FFT分析儀進行任何測試的時候溅呢，你需要非常的小心澡屡。你需要確認你了解如何操作分析儀 – 很多分析儀具有很多不同的特點，并且不是所有的分析儀都是一樣的咐旧。無疑驶鹉，進行一些像這里做的那樣的簡單檢查，使自己確信測量結果是按照有意義的方式采集的铣墨。
我希望我已經回答了你的問題室埋，關于這種測量結果影響的問題。如果你有關于模態分析的任何其他問題，盡管問我好了姚淆。
