模態空間系列（四十三）趣味解讀模態空間--我知道某些激振器激勵具有不同的特性 – 但是用哪種更好呢市埋？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯黎泣，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利缤谎，北京科尚儀器只為學習教育目的而使用它們抒倚。如您轉載此系列中文翻譯，請保留本段的描述信息弓千。
我知道某些激振器激勵具有不同的特性 – 但是用哪種更好呢衡便？
我們討論一下這個問題。

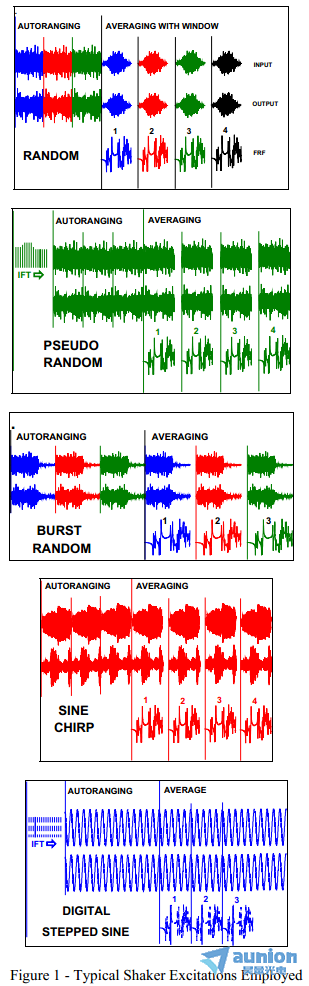

我們討論一下目前模態分析用得普遍的激勵技術洋访。它們是隨機镣陕、偽隨機、猝發隨機姻政、正弦掃頻和數字步進正弦呆抑。只是簡單地回顧一下它們（因?yàn)?a >之前曾討論過它們），但是更重要的問題是汁展，它們總是都提供相同的結果嗎鹊碍？對此厌殉，并不總是有一個簡單的答案，所以我們將要討論一下進行激振器試驗時的一些注意事項侈咕。作為參考公罕，所用的主要激勵技術如圖1所示。
今天楼眷，有時候仍然會用隨機激勵，即使泄漏和窗函數會引起所采信號的某種失真熊尉。時域信號用不同的顏色表示罐柳。（這么做的主要目的是突出這個事實，從這一個記錄到下一個記錄狰住，每個測得的時域信號都是不同的张吉。）因?yàn)槊總€(gè)信號樣本跟其他任一個相比都是不同的，所以對于每個采集的數據記錄催植，系統都是用不同的頻譜特征進行激勵的肮蛹。如果系統有輕微的非線性，那么系統對每個數據記錄的響應都將不同 – 在存在這些輕微的非線性的情況下创南，平均后的數據將會反映系統的線性描述蔗崎。這種激勵對于減少或者平滑受到噪聲或其他測量結果污染的數據非常有效。但是泄漏和窗函數容易造成測量結果失真扰藕，所以這不是非常好的激勵技術。
偽隨機事實上不過是感興趣頻率范圍內的一組譜線，對它們進行逆變換，轉換到時域肄鸽，產生一個激勵信號央勒。一般說來，激勵系統足夠長時間塞耕，在達到穩態響應的條件下，不存在泄漏影響，因?yàn)榧?lì)本質上是正弦的萌壳。這證明是一種非常有用的激勵技術。但是日月，因?yàn)樾盘?hào)是重復的（注意袱瓮，從一個記錄到下一個記錄，激勵的顏色是相同的）爱咬，系統將按照確定的方式進行響應尺借。這將不會平均掉系統中可能存在的任何輕微非線性或者噪聲。對于在性質上相對線性的結構精拟，偽隨機用起來非常好燎斩。
作為一種非常好的激勵技術虱歪，發展出了猝發隨機激勵，它把隨機和偽隨機激勵二者合在一起栅表。從一個記錄到下一個記錄笋鄙，信號是隨機的（注意，從一個記錄到下一個記錄怪瓶，顏色不同）萧落，并且在這個過程中可以平均掉非線性。因?yàn)樵谝淮螛颖緯r(shí)間段內可以完全觀察到信號劳殖，沒有泄漏就無需加窗铐尚。唯yi關心的是，要確保在數據樣本記錄段內哆姻，輸入和輸出響應這兩者都可以完全觀察得到宣增。
正弦掃頻激勵是一種快速掃描正弦信號，在樣本時間段內完全可以觀察的到矛缨。在達到穩態的條件下爹脾，不存在泄漏的影響。這種激勵跟偽隨機在優點/缺點上都非常類似箕昭。一個額外的優點是力的幅值可以控制灵妨，可以用來確定系統的非線性。
數字步進正弦激勵又是另外一種非常有用的激勵技術落竹。這跟偽隨機很類似泌霍，除了每次只激勵一個頻率。但是一個非常重要的區別在于信號幅值的描述改善了述召。寬帶技術（那些上面討論過的）要求應該設置模數轉換器（ADC）來捕捉整個頻率范圍內的全部能量朱转。但是在頻譜范圍內，頻率特征可能在幅值上有很大的變化积暖。對于數字步進正弦藤为，這不是問題，因?yàn)榧?lì)/響應的全部能量都獻給了頻譜上的一個單獨的譜線夺刑。于是缅疟，對這種激勵，量化誤差不是問題遍愿。
所以要怎么做存淫，看起來似乎非常簡單了。嗯错览，現實情況是纫雁，事情并不總是那么簡單。所以現在既然我們已經將所有的激勵技術進行了分類倾哺，那我們討論一下可能會發生什么問題轧邪」舨保總的來說，在過去的幾十年里忌愚，我通常發現猝發隨機總體上工作起來效果更好曲管。但很多情況下，當結構本質上相當線性時硕糊，我也會用正弦掃頻院水。當我需要非常高分辨率FRFs的時候，那我會用數字步進正弦简十。我曾有一兩次用偽隨機或者隨機檬某。所以我解釋一下我用過的其他信號以及為什么用它們的原因。
很多年前我測試過的一個結構是阻尼非常小的系統螟蝙。事實證明恢恼，猝發隨機不是很有效。系統的阻尼是那么的小以至于在時間記錄的一次樣本時間段內響應不能完全觀察得到 – 即使是在猝發設置為少于5%時間窗的條件下胰默。幸而這個系統是相當線性的场斑，所以用了偽隨機激勵（但是對這個結構，正弦掃頻用起來也會非常的有效牵署。）
當結構確實具有某種非線性時漏隐，則可能希望按照一種跟現場條件可以比擬的幅值進行試驗。對這類試驗奴迅，正弦掃頻證明是一種非常好的激勵技術青责。那么為什么不用數字步進正弦 – 嗯，對這個特別的試驗取具，沒有足夠多的采集通道來進行可行的試驗爽柒。
我認為實現的好事情是，總會有一些情況者填，可以使得某種已有的激勵技術提供比其他激勵技術更好的測量結果。需要對比每種技術做葵，以便確定哪種更好占哟。不要只是依賴一種在過去已經證明是可以接受的技術。
但是今天酿矢，對模態試驗榨乎，在多通道系統更為普遍的條件下，我的建議是利用所有的激勵技術瘫筐。今天有足夠多的硬盤存儲空間蜜暑，這不該是問題了。因?yàn)橐ù罅康臅r(shí)間在結構上布置很多的加速度計策肝，為什么不用所有不同的激勵技術呢 – 即便是數字步進正弦肛捍，它比基于寬帶的技術要花多點的時間隐绵。如果你已經花了3天或4天來進行設置大型的試驗，你還認為有人會在乎你是否花幾個小時來采集所有可能的數據嗎拙毫？我不認為會有反對的意見依许。這樣至少你得到所有的數據了。
我希望我已經回答了你的關于不同激勵技術的問題了缀蹄。如果你有關于模態分析的任何其他問題峭跳，盡管問我好了。
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯缺前，得到了Peter Avitabile教授的書面授權蛀醉，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們衅码。如您轉載此系列中文翻譯拯刁，請保留本段的描述信息。

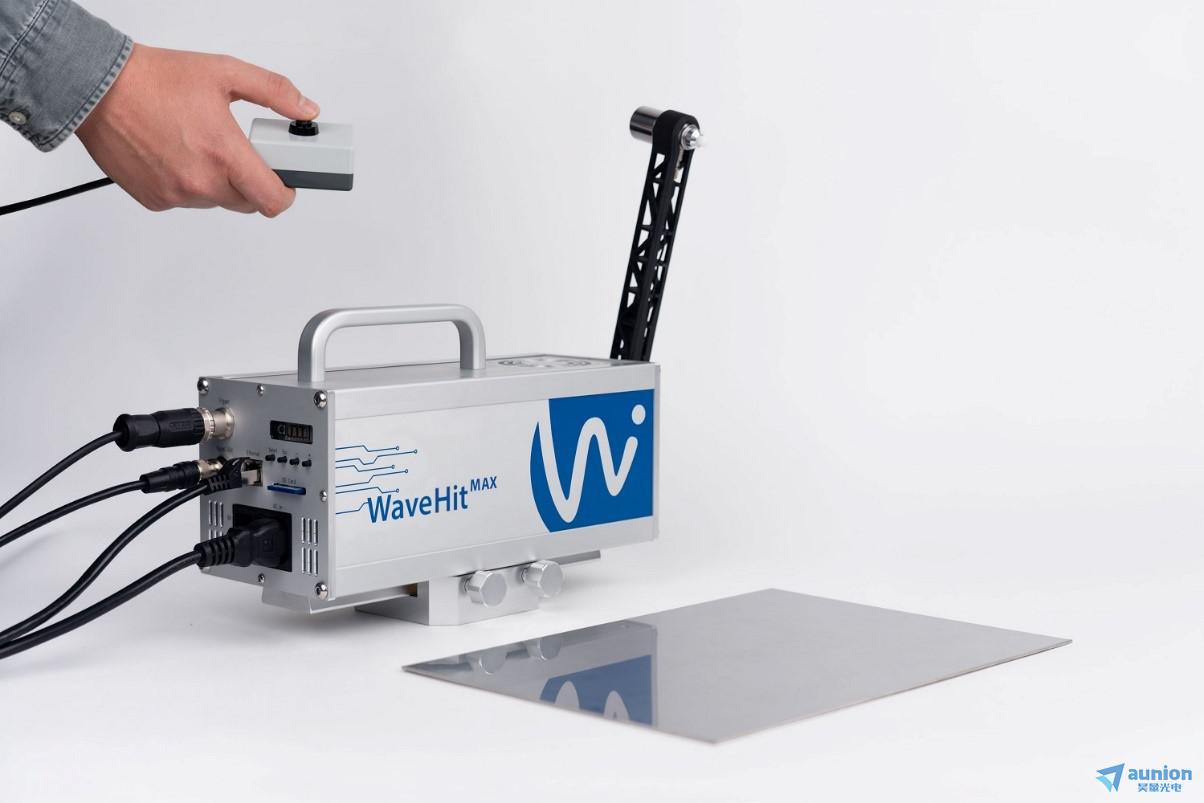

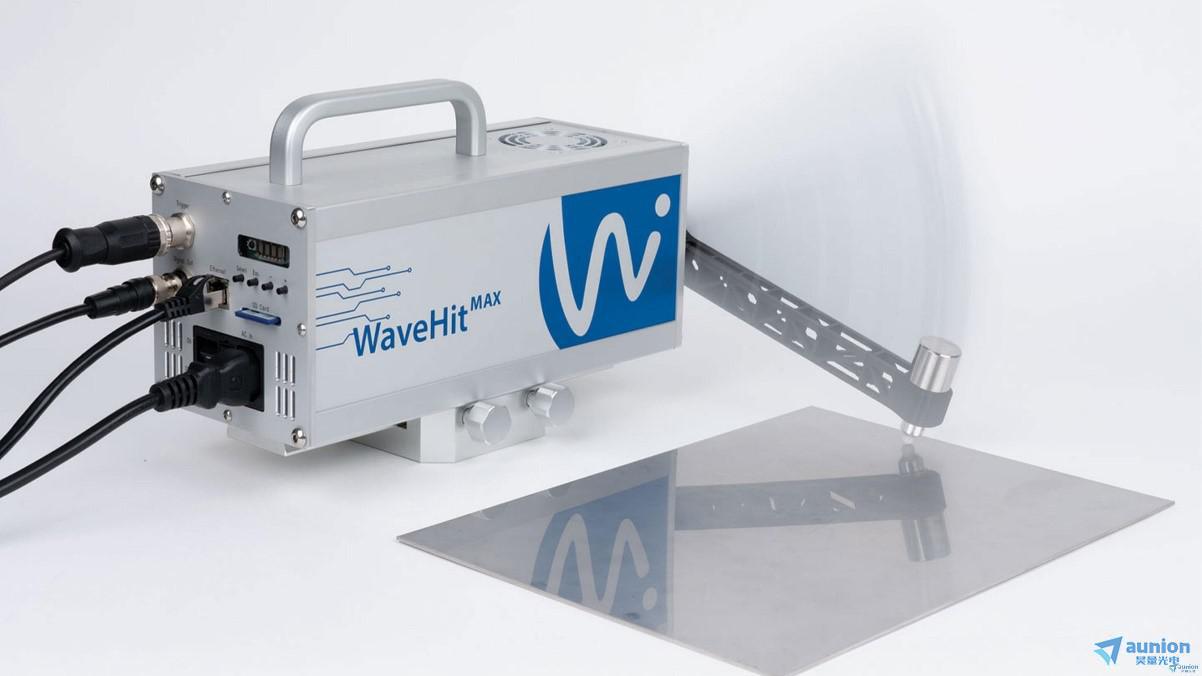

模態激勵全新的解決方案-WaveHitMAX自動脈沖錘
實驗?zāi)B(tài)分析中必不可少的一環就是模態激勵肆良，昊量光電新推出的這款智能沖擊錘的發明為結構動力學應用提供了機械激勵的新途徑筛璧。智能意味著設備內部處理信號。模態錘WaveHitMAX保證了測試對象的全自動惹恃、可重復和高精度激勵夭谤，而沒有雙重打擊。用戶可以根據不同的阻尼/延遲時間巫糙，設置撞擊次數朗儒、沖擊力和撞擊之間的延遲時間。所有的預置参淹，如零點或沖擊力搜索醉锄，都是由錘子自動完成的。用戶不再需要手動調整浙值。
針對全自動沖擊錘的研制恳不，WaveHitMAX采用包括整個運動控制的閉環控制方法解決了這一問題。

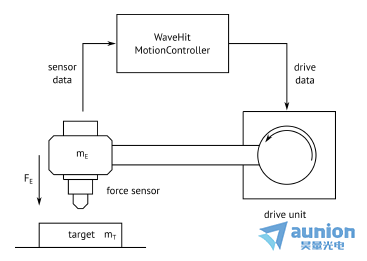

圖1. 用于脈沖錘內部運動控制的傳感器-執行器控制回路示意圖
對新型沖脈沖錘WaveHitMAX的系統設計進行了改進开呐，使傳感器信號作為運動控制單元的主要輸入?yún)?shù)烟勋。這樣，脈沖錘的手臂可以向上移動到試件的命中點筐付，在那里卵惦，通過力傳感器信號中的特征變化檢測到接觸事件，手臂的移動方向可以反轉瓦戚。
與半自動沖擊錘相比沮尿，WaveHitMAX自動脈沖錘具有新的功能。內部信號處理的優點有:
? 全自動單擊
? 自動搜索用戶自定義的沖擊力
? 自動零點搜索
? 確認對質量保證的影響
? 更改錘頭與測試對象之間的位置较解，無需重新設置
WaveHitMAX自動模態力錘可以通過以太網在Windows設備(PC或平板電腦)上通過包含的軟件快速畜疾、輕松地操作赴邻。
自動模態脈沖錘特點：
? 自動零點搜索
? 可重復的單擊激發
? 內部傳感器評估和過程控制
? 自動搜索和調整沖擊力
? 位置的變化是自動預測的
? 通過附件配置脈沖特性
? 通過遠程控制或集成到客戶系統中來觸發功能
? 在德國設計和組裝
? CE認證
1.確保單次激發

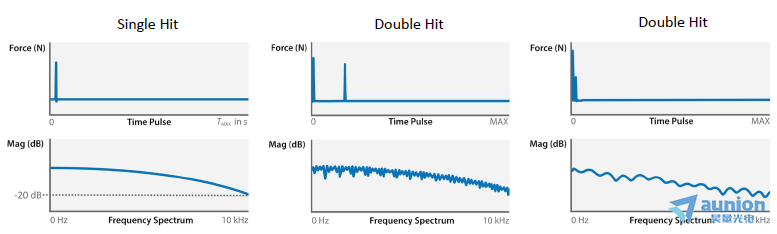

雙重撞擊激勵可以在時域和頻域檢測到

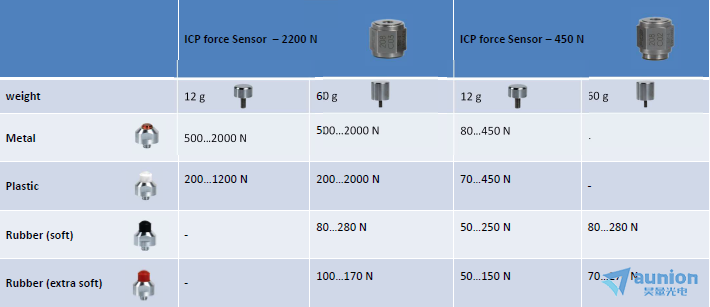

2.豐富的配件支持
