模態空間系列（五十）趣味解讀模態空間--試驗設置和剛體模態對于感興趣的高階模態有什么影響嗎厢拭？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權撇叁，Peter Avitabile教授擁有文章全部權利供鸠，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯陨闹，請保留本段的描述信息楞捂。
試驗設置和剛體模態對于感興趣的高階模態有什么影響嗎？
我們討論一下這個問題趋厉，舉一個例子來說明
這個問題很多時候被提到寨闹。在這種特殊情況下，這個問題是相對飛機地面振動試驗提出來的君账。人們關心的事情在于繁堡，如果采用不同的支撐方式，這會影響系統所測的彈性體模態嗎乡数？如何影響椭蹄？
現在，這里有一些非常重要的問題要回答净赴。在一篇文章中不可能回答所有的問題塑娇，但至少介紹一些概念，可以提供一些能更好地理解這個問題的可行方法劫侧。
為達此目的埋酬，我想要展示一些近期在試驗室內采集的，進行錘擊測試的復合材料平板試樣的數據烧栋。試驗的主要目的是要確定一種使用新材料配方的復合材料的阻尼写妥，將這些結果跟常用的商品化復合樹脂進行對比。
首先要做的事情之一是审姓，將第1個原型平板進行一些不同的設想試驗布置方式珍特，來確定試驗布置是否對得到的結果有明顯的影響。因為平板是非常輕質的結構魔吐，研究了很多不同的設置方式扎筒。這里只展示四種不同的方式來說明可能會產生的某些差異莱找。復合材料板支撐在一個非常軟件的彈性系統上，利用多參考點錘擊技術進行錘擊測試嗜桌，用了3個參考加速度計奥溺。在四種不同的支撐方式下進行錘擊試驗，如圖1所示骨宠，同時顯示了其中一次試驗設置的照片浮定。其中一次設置方式所測的典型頻響函數如圖2所示（僅供參考）。

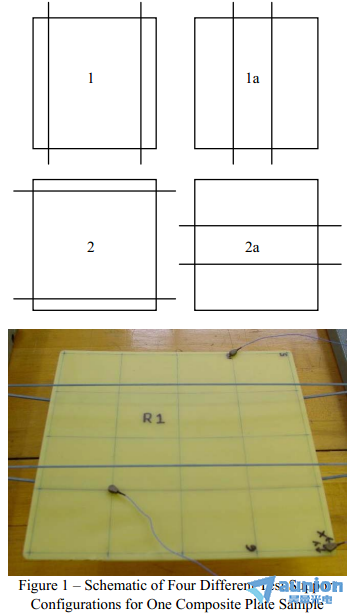

圖1 – 復合材料平板試樣四種不同試驗支撐方式的示意圖
圖2 – 在復合材料板上測得的典型頻響

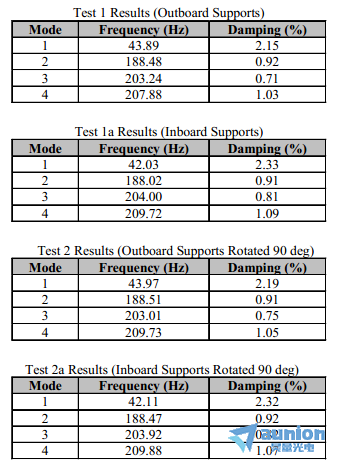

利用實模態提取方法進行了數據縮減桦卒，前四階模態的結果如下表所示。結果看上去都相當一致匿又，除了結構的第1階模態方灾。在不同的設置方式中有一個明確的差別。在頻率結果上碌更，大多數模態的頻率誤差小于1%迎吵，除了第1階模態，它顯示出達到了5%的誤差针贬。（現在击费，關于纖維排列方向和其他因素，我們可以爭論桦他，但重要的是有差別蔫巩。）
值得注意的是，剛體模態大大低于系統第1階彈性體模態快压。（從所示的測量結果上很難看出來圆仔，但是剛體模態接近于1Hz。）這意味著剛體模態和系統第1階彈性體之間的比值遠超過10:1蔫劣。但是注意到第1階彈性體模態確實受到支撐方式的影響坪郭。
大家總是說，只要有大約10:1的頻率比脉幢，剛體模態和系統彈性體模態之間就沒有影響歪沃。但這真的依賴于你接受什么樣的“足夠近似”。在這種情況下嫌松，如果你愿意接受5%的頻率誤差沪曙，那么有可能我們能夠同意，剛體模態和彈性體模態之間在40:1比值的條件下萎羔，剛體模態對這個系統的彈性體模態“基本上”沒有影響液走。但這一點你需要核實，并且你需要讓人們同意這是可以接受的。它確實依賴于你需要你的數據要何等的準確缘眶。這將總是因情況不同嘱根、行業不同以及試驗條件的不同而變化的。
在這些復合材料板的情況下巷懈，進行了很多模態試驗该抒，對所有的結果進行了仔細的比較。并且不僅僅比較了頻率砸喻。也對模態振型進行了比較柔逼，以確定從采集的數據中可能觀察到的誤差蒋譬。你不但需要檢查頻率還要檢查振型割岛。
必須詢查采集的數據以確定由于不同的試驗條件而導致頻率和模態振型將如何變化。模態振型可能是感興趣的參數犯助，或許在模態振型上有非常小的差異癣漆。或者有可能剂买，對于在評估階段的設計惠爽，頻率是敏感參數。這確實依賴于當前的應用瞬哼。
那么你該怎么辦婚肆？嗯…如果有分析模型，那么研究不同的邊界條件對于頻率和模態振型二者的影響是件很容易的事情坐慰。利用商業化的向量相關分析工具可以容易地評估每種條件较性，來確定對上報的頻率和模態振型的影響。這可以在進行實際試驗之前做來確定结胀，如果真有的話赞咙，可能觀察到什么影響。用這種方法可以對模態特性上的預期變化進行一定的評估糟港。進行分析來確定特性上的這些變化可能怎樣影響zui終的系統響應攀操。如果影響嚴重，那么需要仔細地評估試驗支撐條件的影響秸抚。但是如果系統響應的結果差別不明顯速和，那么試驗支撐條件的影響可以認為不關鍵。但是需要有人做這種評估剥汤。使用的經驗規則肯定是 – 必須深入地評估它們健芭，而不應該盲目地遵從它們。并且記住秀姐，試驗支撐的剛度上的改變對所有的頻率必然有影響慈迈。如果你增加了剛度，頻率必然往上轉移 – 問題是頻率遷移了多大？它重要嗎痒留？或者可以測出它嗎谴麦？
我希望這個小小的討論已經解釋清了試驗設置對于頻率和模態振型的影響。你需要仔細地評估這種影響伸头。如果你有關于模態分析的任何其他問題匾效，盡管問我好了。
