模態空間系列（九十六）趣味解讀模態空間-對錘擊試驗用漢寧窗换途。那看上去不對啊…那會造成數據失真嗎？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯刽射，得到了Peter Avitabile教授的書面授權军拟，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們誓禁。如您轉載此系列中文翻譯懈息，請保留本段的描述信息。
有人告訴我摹恰，對于錘擊試驗他們用了漢寧窗辫继。那看上去不對啊…那會造成數據失真嗎？
現在…坐下來俗慈，聽仔細了姑宽，這樣你就不會犯這個錯了。
哦…這里我該從哪兒著手呢闺阱？炮车？？首先馏颂，我們嘗試了解為何會有這樣的事情發生示血。人們常常在非常困難的條件下進行測量棋傍，這兒至少可以說救拉，測量條件不是z優的。很多例子中瘫拣，測量結果不是漂亮的教科書插圖亿絮，對測得的頻響函數，我們都希望可以那樣。
很多情形下系統處在一個噪聲非常嚴重的環境下派昧，或者測量傳感器不是z優的黔姜，或者激勵不足以提供可以測量的響應，等等不一而足蒂萎。并且它們只是我們進行測試時面臨的一些情況秆吵。另外請不要忘記可能會有非線性（我們的主要敵人）和復雜的阻尼機制（我們主要敵人的z好朋友），它們都把測量條件復雜化了五慈。
另外纳寂，因?yàn)槲覀冇羞@些類的困難并且因?yàn)槲覀兝鲜怯龅剿鼈儯覀冮_始認為全部測量結果總是會有所有這些難題泻拦。于是它就成了普遍現象而不是例外毙芜，我們開始認為測量結果始終就應該是這個樣子。
但真的是這樣嗎争拐？所有的測量結果真的始終都有如此糟糕的質量嗎腋粥？或者只是我們變得自滿，而且假定它就應該是這樣架曹。

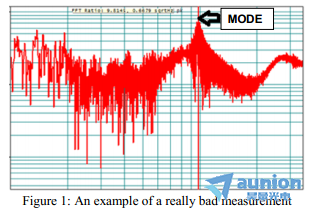

那么我們從觀察你在圖1中提供的測量結果著手隘冲。哎呀…看起來那確實是一個非常糟糕的測量結果。另外音瓷，乍看之下对嚼，我知道我們都會辯稱這來自于非線性系統，有復雜的阻尼機制绳慎，環境噪聲非常嚴重纵竖，得到這個測量結果的傳感器不是z好的，等等杏愤。
圖1 – 一個非常糟糕的測量結果示例
但真正的問題可能是靡砌，為什么這個測量結果是如此的糟糕？它真的來自于一個非線性系統嗎珊楼？真的有復雜的阻尼機制嗎通殃？真的有噪聲嚴重的環境嗎？傳感器真的那么差嗎厕宗？
抑或者画舌，這些只是我們可以說的簡單借口，因?yàn)槲覀冋娴牟恢阑蛘咧皇菍θ绱嗽愀獾臏y量結果已經習以為常了并且認為“它就是這樣的”已慢。
我真的不能評論這個測量結果曲聂，除了你提到的，它是來自于脈沖激勵佑惠，并且測量結果施加了漢寧窗 – 因?yàn)樗鼩v來都是這樣做的朋腋。所以問題是齐疙，這真的是進行測量的正確方式嗎？
那么我們在一個一般結構上繼續進行一個典型的錘擊試驗旭咽；實際上這是一個復合材料加筋梁式結構贞奋，之前在其他測量情況下已經用過。所以我們要做的第1件事就是穷绵，用正確的數字處理參數進行測量轿塔，接下來再重新進行測量，但是用漢寧窗來展現顯著的差異仲墨。

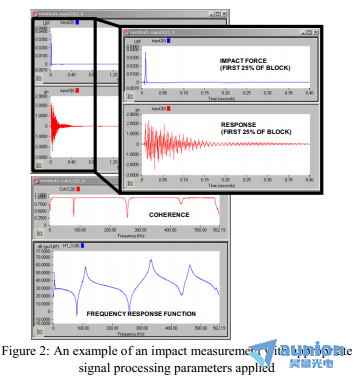

這第1次的頻響測量結果（FRF）如圖2所示催训，同時顯示了相干、輸入激勵和輸出時域響應∽谑眨現在對于這個特別的設置條件漫拭，真的沒有必要在輸入或輸出上加窗，因?yàn)樵诓蓸訒r(shí)間段內測量結果是完全可以觀測的混稽，滿足傅立葉變換處理的周期性要求采驻。注意，這個測量結果匈勋，相干非常好礼旅，F(xiàn)RF也同樣非常好。另外還要清楚洽洁，如果要施加任何窗痘系，只可以對響應加指數窗。
圖2 – 一個錘擊測量結果示例饿自，施加了恰當?shù)男盘柼幚韰?shù)

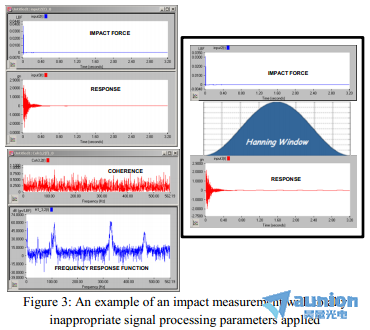

嗯…我們進行測量并在測量結果上加漢寧窗汰翠，如圖3左邊所示。現在請保證你明白這并不是進行測量的方法昭雌，但我是要演示這個測量結果會如何的糟糕复唤。輸入激勵和時域響應是類似的，但對這個測量結果烛卧，你可以觀察到FRF和相干慘不忍睹 – 并且佛纫，這個測量結果實際上是何等的糟糕，說慘不忍睹那是說得太輕了总放。
但是令人困惑的是呈宇，無論如何時域信號看上去真的不很糟。嗯局雄，你必須認識到甥啄，顯示的信號是原始的測量數據，數據上顯不出窗的影響哎榴。所以它沒有真的顯出時域中施加的漢寧窗如何影響到數據 – 但毫無疑問型豁，頻域顯示出了所測FRF和相干顯著的惡化。
圖3 – 一個 錘擊測量結果示例尚蝌，施加了完全不對的信號處理參數
為了理解加漢寧窗時發生了什么迎变，圖3右邊顯示出兩個時域信號，同時顯示了漢寧窗飘言，適當?shù)貙Υ斑M(jìn)行了放大衣形，以便在視覺上跟得到的測量結果進行對比。現在姿鸿，如果仔細觀察圖3 谆吴，你很快會發現，漢寧窗將輸入激勵和輸出響應的時域記錄信號的開始部分嚴重地進行了衰減 – 并且事實上苛预，會把關于瞬態響應的全部重要信息基本上加權為零句狼，那么造成測量結果基本上是系統中的噪聲。現在這就很清楚了热某，為什么圖3中的FRF和相干是如此的糟糕 – 測量結果已經基本上退化為噪聲腻菇。
但是如果你沒有注意或者誤入歧途地認為，這就是測量結果通澄舨觯看起來的樣子筹吐，那么你可能認為，這是“在目前的情況下能夠得到的z好的測量結果”秘遏。但是這里的現實情況是丘薛，已經完全錯誤地指定了處理數據的信號處理參數，并且由此造成測量結果完全失真邦危。
我明白有些測量情況洋侨，由于提到的各種原因造成不少困難，但是那并沒有讓你有權去不恰當?shù)靥幚頂?shù)據倦蚪，引發其他的錯誤凰兑，“因?yàn)槟阏J(rèn)為這沒有區別”。在這兒所示的情況下审丘，所有的失真都是由于不正確地處理數據造成的吏够，在這種情況下，樣樣都好的數據變成了非常糟糕的滩报、難看的測量結果锅知，這在任何情況下都不可接受。
我希望這有助于解釋你的問題脓钾。如果你有關于模態分析的任何其他問題售睹，盡管問我好了。
