模態空間系列（九十五）趣味解讀模態空間 - 如果力錘敲擊一個節點鹦筹，那么其他位置沒有響應嗎铝阐？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯址貌，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利徘键，北京科尚儀器只為學習教育目的而使用它們练对。如您轉載此系列中文翻譯，請保留本段的描述信息吹害。
那么現在我有另外一個問題…如果力錘敲擊一個節點螟凭，那么其他位置沒有響應嗎？
這看上去不對啊它呀。好吧…我們深入討論一下這個問題螺男。
上一次我們討論了逐點移動力錘是進行模態試驗的一種很好的方法，但是你需要非常小心纵穿，不要將參考點放在某一階模態的節點上下隧。我們同時也討論了，不管我們敲擊了多少點谓媒，如果作為參考點的傳感器位于某一階模態的節點上淆院，那么我們將看不到那階模態。
所以在回答這個問題時句惯，我也要聲明土辩，對于加速度計逐點移動、力錘固定不動的試驗抢野，也是同樣的道理拷淘。你仍然需要確保參考點位置的固定不動的力錘輸入沒有位于某一階模態的節點上 – 不然的話，你將看不到來自那階模態的任何響應指孤。
在我們結束這個討論之后启涯，你在節點位置敲擊結構而結構在那個點不動，對于這種事實邓厕，你看上去感覺不是很放心逝嚎。并且你提到，這跟你的直覺相反详恼。所以我再多給出幾個例子补君，盡量讓你對這個事實更感放心。
我將利用一個簡單的自由-自由梁和一個簡單的平板昧互，來盡量將其他某些要點給你講透徹挽铁。我們首先回憶一下我們上次寫過的頻響函數方程伟桅，它可以寫成留數或者振型的形式。但是在這個方程的留數形式中叽掘，它不是很清楚楣铁，所以我更傾向于寫成方程的模態振型形式，因為在那里更扁，對于每階模態盖腕，你可以清楚地看出頻響函數中模態振型對各個峰的影響。
這個方程清楚地表明浓镜，頻響函數的幅值在很大程度上是由模態振型在輸出響應位置的值乘以模態振型在輸入激勵位置的值控制的溃列。
所以現在我們考慮一個簡單的自由-自由梁。沿著梁的長度方向上的15個等距離的點上膛薛，測量一系列的結果听隐。測得測量結果，接著按照瀑布圖的形式畫出頻響函數哄啄，這樣可以清楚地看出振型莫辨。另外為了觀察這個振型豆瘫，非常重要的是，我們利用頻響函數的虛部來繪制模態振型。我們可能想要回憶一下山憨，在固有頻率的位置恳谎，頻響的虛部將有一個峰肥荔，而頻響的實部將是零骇两；這種情況僅僅對于位移測量結果和加速度測量結果為真。現在拳喻，在一個寬帶范圍內測到了頻響結果哭当，但我只想對這個自由-自由梁的第1階和第2階模態在共振頻率附近進行放大顯示。
圖1（藍色）顯示出了在45Hz第1階模態附近的頻率范圍內冗澈，對于全部15個測量結果钦勘，頻響函數虛部的瀑布圖。圖2（紅色）顯示出了類似的圖亚亲，但是彻采，是在140Hz第2階模態附近的頻率范圍內。在這兩幅圖中捌归，對于全部在梁上測得的結果肛响，頻響函數虛部的峰用圓點圈起來了。圖1（藍色）中惜索，很顯然特笋，振型是梁的第1階自由-自由彈性體模態的振型，而圖2（紅色）非常清楚地顯示出來梁的第2階自由-自由彈性體模態巾兆。此刻猎物，值得注意的是虎囚，對第1階模態，當你沿著梁的長度方向走下去時蔫磨，頻響函數虛部的幅值改變了符號淘讥，從正變到負，再變到正堤如。在某個點上它穿過了零蒲列。對于那階特定的模態，在這個位置上煤惩，沒有響應嫉嘀。并且不管是將它跟力錘輸入或者加速度計輸出聯系在一起，都沒有關系魄揉。在那個點上對于那階模態頻響函數將會是零。

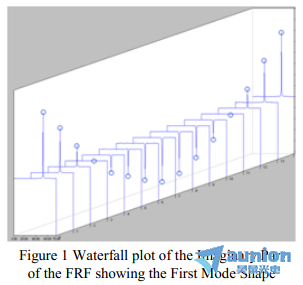

圖1 – 頻響虛部瀑布圖拭宁，顯示第1階模態振型

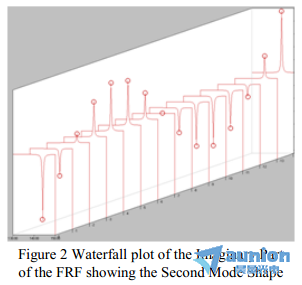

圖2 – 頻響虛部瀑布圖洛退，顯示第2階模態振型
所以模態的節點是一個特殊的位置，在這里杰标，對于那階模態兵怯，沒有輸出。另外腔剂，不管你是用加速度計測量還是用力錘錘擊媒区，都沒有關系—沒有響應，因為在輸出響應點上或者在輸入激勵點上掸犬，模態振型的值是零袜漩，于是乎，對于那階模態湾碎，幅值上不會有峰宙攻。但是在那個點上，可能會有某種響應介褥，是由結構其他階模態造成的座掘，那個點可能跟其他階模態的節點沒有關系。
所以柔滔，在逐點移動力錘的情況下溢陪，如果加速度計位于某一階模態的節點上，那么對力錘激勵睛廊，不管用了多少個點形真，對于響應，都不會有來自那個特定階模態的貢獻喉前。
另外没酣，相反的情況也是同樣道理王财。如果你有一個固定不動的輸入位于某一階模態的節點上，那么不管用響應加速度計測量了多少個點裕便，對于響應绒净，都不會有來自于那個特定階模態的貢獻。
那么現在偿衰，我們將它從梁擴展到平板來看一看類似的影響挂疆。在前面的文章中一直在用一個矩形的平板，對于本例下翎，這里還用它缤言。圖3顯示出了平板周邊上的6個頻響測量結果，其中第1個峰是關于平板的第1階彎曲模態的（藍色）视事，而圖4顯示出了類似的信息胆萧，但是突出顯示了平板的第2階模態（紅色）。

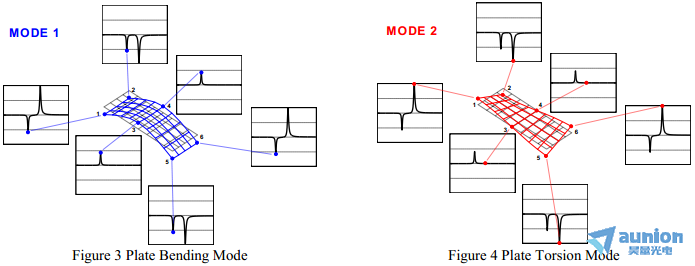

圖3 – 平板彎曲模態 圖4 – 平板扭轉模態
所以俐东，通過觀察圖3和圖4跌穗，對于模態的節點以及敲擊或響應位置，可以下相同的結論虏辫。通過畫出頻響的虛部蚌吸，可以簡單地描繪出模態振型。函數有正有負砌庄，取決于結構的模態振型羹唠。在某些點上肯定穿過了零點，它們對應于模態的節點 – 對于那階特定的模態娄昆，這表示零響應點佩微。并且在模態節點上響應是零，不管測量結果是跟響應加速度計位置還是力錘錘擊位置聯系在一起—但僅是對那階特定的模態而言稿黄，是這樣的喊衫。
我希望這有助于更進一步解釋清楚你所疑惑的這些問題。如果你有關于模態分析的任何其他問題杆怕，盡管問我好了族购。
