模態空間系列（九十七）趣味解讀模態空間- 特征解給出了頻率违帆，但如何得到模態振型浙巫？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利的畴，北京科尚儀器只為學習教育目的而使用它們渊抄。如您轉載此系列中文翻譯，請保留本段的描述信息丧裁。
特征解給出了頻率护桦，但我們?nèi)绾蔚玫侥B(tài)振型？現在讓我解釋一下這個問題煎娇。
好吧二庵。我認為首先必須說特征解實際上既給出了頻率也給出了振型。特征解的數學過程可以按照不同的方式進行缓呛。對于解催享，有直接技術和間接技術之稱。
對于較小的矩陣哟绊，直接技術對方程組進行分解得到所有的特征值和特征向量因妙。例如Jacobi、Givens和Householder變換技術是常用的方法票髓。
但是當矩陣變得更大時兰迫，諸如目前通常開發的大型有限元模型，就利用間接技術炬称，只得到一些低階的模態汁果。例如子空間迭代技術，同步向量迭代和Lacosz法玲躯，是這些所用的間接技術中的幾種据德。
但是，我實在不想將這篇文章搞成一堂數學課跷车，或者陷到求解步驟的細枝末節中去棘利。所以討論一下特征解，以及求解頻率和振型時朽缴，試圖要怎么做善玫？我要解釋它，這樣讓你易于理解密强。
所以茅郎，我們按一般形式寫出特征解
首先我得說的是，特征值可以從矩陣的行列式中求得或渤。嗯系冗，實際上行列式只不過是一個高階的多項式，其根為特征值⌒金校現在掌敬，從解析的角度看惯豆，它們可以根據任何的求根算法得到，例如奔害，Secant法或者Newton-Rapson法楷兽，是幾個熟知的方法。
因此华临，特征方程以及由此得到的典型多項式如圖1所示芯杀。方程過零點處是根，此處多項式為零银舱。

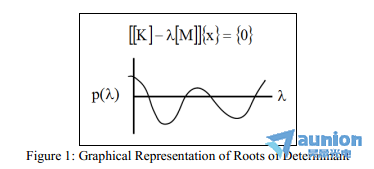

圖1：行列式根的圖形表示
現在瘪匿，它給出了方程組的頻率，下一步是確定模態振型寻馏。嗯棋弥，如果你取第1個特征值，λ=ω12诚欠，將它代入特征解的方程顽染，則可以求得{x1}向量，因?yàn)閇M]轰绵，[K]及ω12已知粉寞。用任何的分解方法解這個向量是簡單而直接的，舉幾個熟知的常見方法左腔，例如Crout-Doolittle唧垦，Cholesky，LDL分解液样。
因此振亮，{x1}向量實際上就是那個用來解方程組的特定頻率對應的模態振型。圖2按圖形方式展示了一個簡支梁的第1階自由-自由模態鞭莽；注意坊秸，藍色用來標識這是系統的第1階模態。另外澎怒，如果你逐步觀察圖2中的方程褒搔，會發現按照它們所書寫的方式，彈性力等于慣性力喷面。我們也可以說這個量在ω1這個頻率上是動態平衡的星瘾。同時，如果你從能量的角度來觀察這個系統乖酬，可以理解為何有多個節點死相，在這里系統繞著這些點振蕩，并且為了保持平衡咬像，存在相同的正振型部分和負振型部分。

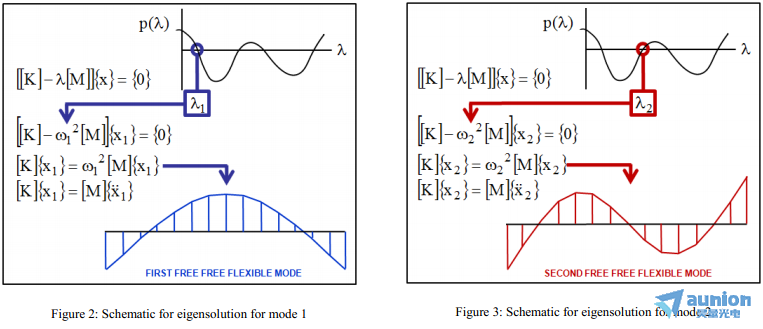

圖2：1階模態特征解的圖示 圖3：2階模態特征解的圖示
自然了，現在對于第2個頻率县昂，我們需要做相同的事情肮柜。如果你取第2個特征值，λ=ω22倒彰，將它代入特征解的方程审洞，則可以求得{x2}向量，因?yàn)閇M]待讳，[K]及ω22已知∶⒗剑現在{x2}向量實際上是第2個頻率的模態振型。圖3按照圖形的方式展示了簡支梁的第2階自由-自由模態创淡；注意痴晦，現在紅色用來表示這是系統第2階模態。再一次琳彩，我們逐步觀察圖3中紅色的方程誊酌，你會注意到按照它們所書寫的形式，彈性力等于慣性力露乏。我們也可以講碧浊，簡支梁是動態平衡的，但是現在頻率是ω22瘟仿。跟我們對于1階模態做過的那樣箱锐，我們會明白節點是系統圍繞著振蕩的位置，并且為了保持平衡劳较，振型有相等的正部分和負部分驹止。
接下來，對于感興趣的所有模態兴想，我們可以繼續這個過程幢哨。當然了，不同的求解算法實際上分解矩陣和得到zui終解的方法可能跟我解釋它的方法不一樣嫂便。但是捞镰，我解釋它的方法也許會讓你對于頻率和模態振型是如何從系統方程組中得到的，有一個更好的總體把握毙替。
因此重要的是特征解用來得到所謂的特征對偶 – 也即岸售，頻率以及與特征方程相關聯的向量。實際上這就是模態振型厂画。
現在凸丸，要認識的另外一件事情是，模態振型是線性獨立的袱院，同時模態振型關于質量和剛度矩陣也是正交的屎慢。這是一個非常重要的事實瞭稼，用測得的試驗數據來檢驗有限元模型時，我們常用它腻惠。我們進行一種正交檢驗环肘，常被稱為偽正交檢驗，來對測得的試驗向量和從特征解得到的向量進行對比集灌。
我希望這有助于解釋你的問題悔雹。如果你有關于模態分析的任何其他問題，盡管問我好了欣喧。
