神經納米光學用于高質量薄透鏡成像

技術背景：

近幾十年來棋枕，強度傳感器的小型化使得當今的相機在許多領域得到廣泛應用。如妒峦，醫學影像重斑、智能手機、安防肯骇、機器人和自動駕駛等窥浪。然而，成像器的尺寸如果能夠再小一個數量級笛丙，那它將在納米機器人漾脂、體內成像、AR/VR若债、健康檢測等領域激發更多的新應用符相。雖然確實存在亞微米像素尺寸的圖像傳感器拆融，但是傳統光學限制了成像器的進一步小型化蠢琳。傳統成像系統由一系列校正像差的折射光學元件組成笨重的鏡頭，是為相機尺寸的下限镜豹。還有一個基本的障礙在于鏡頭焦距難以縮短傲须，因?yàn)檫@會引入更大的色差。

基于計算設計的超表面光學(meta-optics)是成像器小型化的可行手段之一趟脂。超薄的meta-optics使用亞波長級納米天線(nano-antennas)泰讽，以比傳統的衍射光學元件(DOE)更大的設計自由度和空間帶寬積來調制入射光。此外昔期，meta-optical散射體豐富的模態特性使得其比DOE具有更多的能力已卸，如偏振、頻率硼一、角度多路復用等累澡。meta-optics可以使用廣泛可用的集成電路代工技術制造(如深紫外光刻(DUV))，而無需基于聚合物的DOE或二元光學器件中使用的多個蝕刻步驟般贼、金剛石車削或灰度光刻(grayscale lithography)愧哟。

盡管meta-optics優勢很大，且在用于成像哼蛆、偏振控制蕊梧、全息的平面光學器件中得到應用，但是當前其缺陷也很明顯腮介。受限于meta-optics賦予的不連續的相位分布肥矢，產生了嚴重的、波長相關的像差叠洗，使得現有的超表面成像方法比基于折射元件的鏡頭在圖像重建誤差上要高出一個數量級甘改。色散工程(dISPersion engineering)旨在通過利用群延遲和群延遲色散聚焦寬帶光來緩解與波長相關的像差靴迫，但是這種技術從根本上不能擁有大孔徑設計。因此楼誓，現有的方法在不嚴重減小數值孔徑或支持的波長范圍的情況下玉锌，無法增加可實現的孔徑尺寸。其它一些嘗試解決方案僅限于離散波長或窄帶照明疟羹。

除了色差外主守，超表面還具有強烈的幾何像差，限制了它們?cè)趯?mark class="span_mark" data-type="1">視場成像中的應用榄融。而支持寬視場的手段通常要么依賴于小的輸入孔徑(限制光的采集)参淫，要么使用多個超表面(極大增加制造復雜度)。此外愧杯，多個超表面之間是有間隙的涎才，且間隙與孔徑成線性比例，因此隨著孔徑的增加力九，meta-optics的尺寸優勢就消失了耍铜。

最近，利用計算成像將像差校正的任務轉移到后端處理軟件上已經成為一種新的手段跌前。盡管這些方法可以在沒有嚴格孔徑限制的情況下實現全彩成像超表面棕兼，但它們僅限于20度以下的視場角，并且重建的空間分辨率比傳統折射光學低一個數量級抵乓。此外伴挚，現有的學習去卷積方法僅限于標準編碼器-解碼器架構的變體，例如U-Net灾炭，并且通常無法推廣到實驗測量或處理大像差茎芋。

近來提出了一些新的成像器，如單光學元件相機蜈出、無透鏡相機等田弥。單光學元件替代多個光學元件的堆疊，減小了尺寸掏缎，但是由于低衍射效率皱蹦，其成像性能無法與商用成像器相比。即使其最成功的案例也由于焦距大于10mm使得小型化失敗眷蜈。無透鏡相機用振幅掩膜替代光學元件來縮小尺寸沪哺，但是空間分辨率嚴重受限，采集時間變長酌儒。

當前不足：

目前各種逆向設計技術已經被用于meta-optics的設計辜妓。但是由于內存要求過高，現有的端到端優化框架無法擴展到大孔徑尺寸，并且其沒有針對最終的全彩圖像質量進行優化籍滴，而且通常依賴于焦斑強度這樣的中間指標酪夷。

文章創新點：

基于此，美國普林斯頓大學的Ethan Tseng(一作)和Felix Heide(通訊)提出一種端到端可微成像模型聯合優化超表面和解卷積算法孽惰，設計了一個高質量晚岭、偏振不敏感的納米光學成像器，可以用于400-700nm的全彩勋功、40°寬視場成像坦报。成像效果可以媲美含6個鏡片、體積是其55萬倍的鏡頭狂鞋。超表面F數為2片择，孔徑為500um，其涵蓋散射體數為160萬個骚揍。相比以往的超表面設計方法字管，孔徑翻倍，散射體數多一個數量級信不，計算效率還大大提升嘲叔。

原理解析：

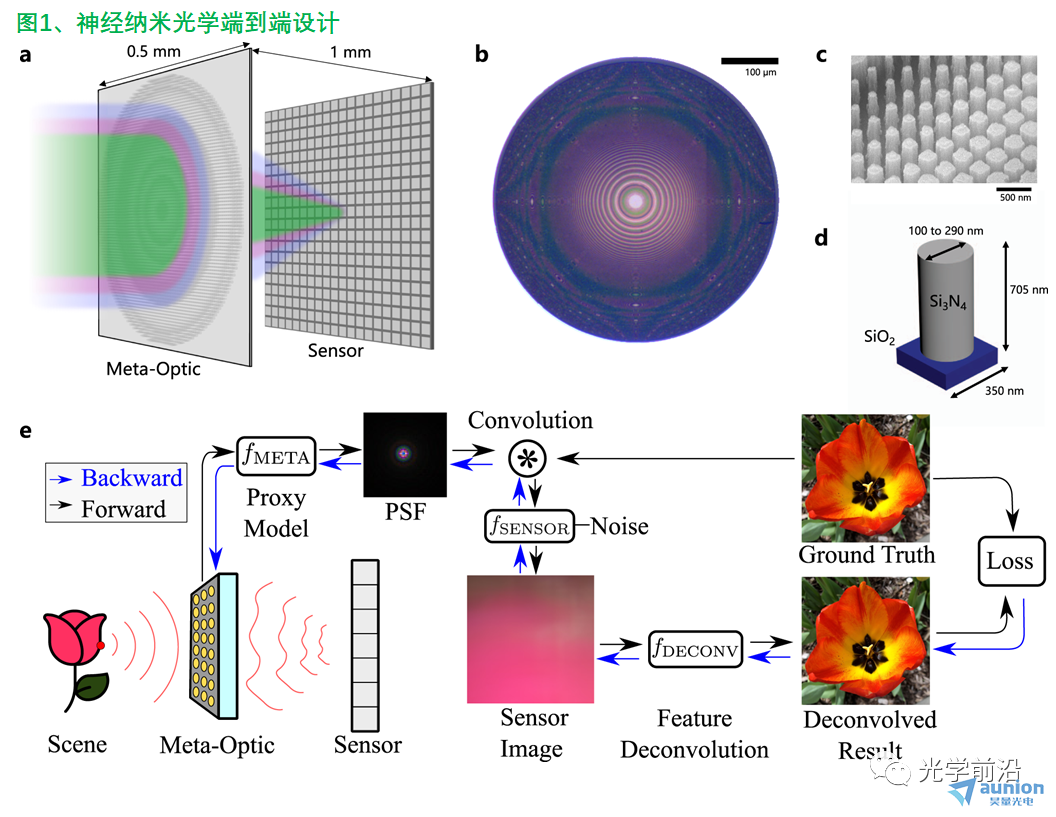

將物理上的超表面和圖像傳感器的成像與解卷積重建看作網絡的前向傳播模型，然后浑塞，網絡輸出與Ground Truth對比獲得損失函數借跪，反向傳播優化超表面的面型參數和解卷積網絡的參數。超表面加工使用DUV光刻加工酌壕，便于大規模生產。

成像模型為：

圖像與光學系統的PSF卷積歇由，相機感光加上其本身的噪聲得到帶噪聲的圖像卵牍，然后利用解卷積算法求得重建圖像。作者在成像模型采取了一些特殊操作沦泌，使得計算量大大減小糊昙。一是對多項式擬合meta-optics的冪用偶數，使得PSF是對稱的谢谦，從而只要沿著一個軸就可以模擬整個視場释牺。二是用代理函數(proxy function)在局部相位近似下模擬散射體的相位響應，從而能使用自動微分進行逆向設計回挽。最終內存需要相比傳統方法(FDTD法)下降近3000倍没咙，速度提升三個數量級。

設計一個神經網絡架構千劈，在學習的特征空間而不是原始圖像強度上做解卷積祭刚。這種技術結合了基于模型的解卷積的泛化能力和神經網絡的有效特征學習，從而能夠解決具有嚴重像差和大空間范圍的PSF的meta-optics的圖像解卷積，即使在模擬中訓練涡驮，也可以很好的推廣到實驗采集的圖像暗甥。

成像模型公式：

I是訓練的Ground Truth,O是前向傳播得到的像。 fMETA作用在超表面上得到超表面的點擴散函數PSF捉捅，fSENSOR描述圖像傳感器感光加上其本身的讀取噪聲撤防。星號*代表卷積。

優化問題公式：

方程左邊大括號內棒口，前者用于加工meta-optics即碗，后者用于確定解卷積算法。

附圖：

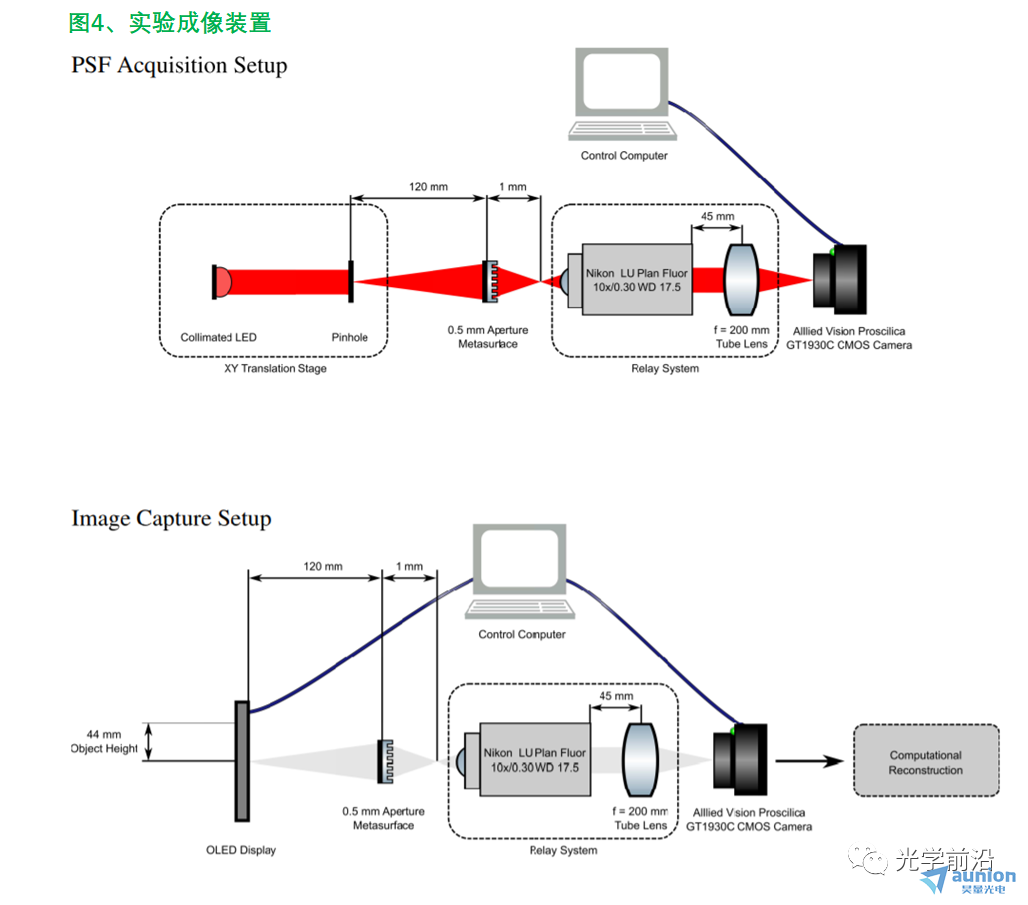

因?yàn)楹蠼怪挥?mm陌凳，作者所用圖像傳感器不適于直接接收像面剥懒，因此使用物鏡加tube lens作為中繼鏡頭。

（晶圓級鏡頭尺寸也可以達到本文超表面如此程度合敦，如ovm6948初橘，視場角120°，0.65mmX0.65mm）

參考文獻：Tseng, E., Colburn, S., Whitehead, J. et al. Neural nano-optics for high-quality thin lens imaging. Nat Commun 12, 6493 (2021).

DOI：https://doi.org/10.1038/s41467-021-26443-0
