全息以及三維顯示的未來
寫作背景：
全息術的先驅，Gabor床嫌、Leith跨释、Upatnieks和Denisyuk很早就預測了三維顯示的終ji技術是全息。這個信念的基礎是：全息是可以渲染所有能被人類視覺系統解釋的光學線索的僅有途徑厌处。全息三維顯示已經被人們追逐許多年了鳖谈，其依然面臨所有方面的挑戰：計算、傳輸和渲染阔涉。用數字來描述缆娃，如6.6x10^15浮點運算計算要求，3x10^15b/s數據率瑰排，1.6x10^12phase pixels贯要，任務相當艱巨。根據以往的經驗推算椭住，如果以以往的速度發展崇渗，需要到2100年方可實現真正的全息顯示。

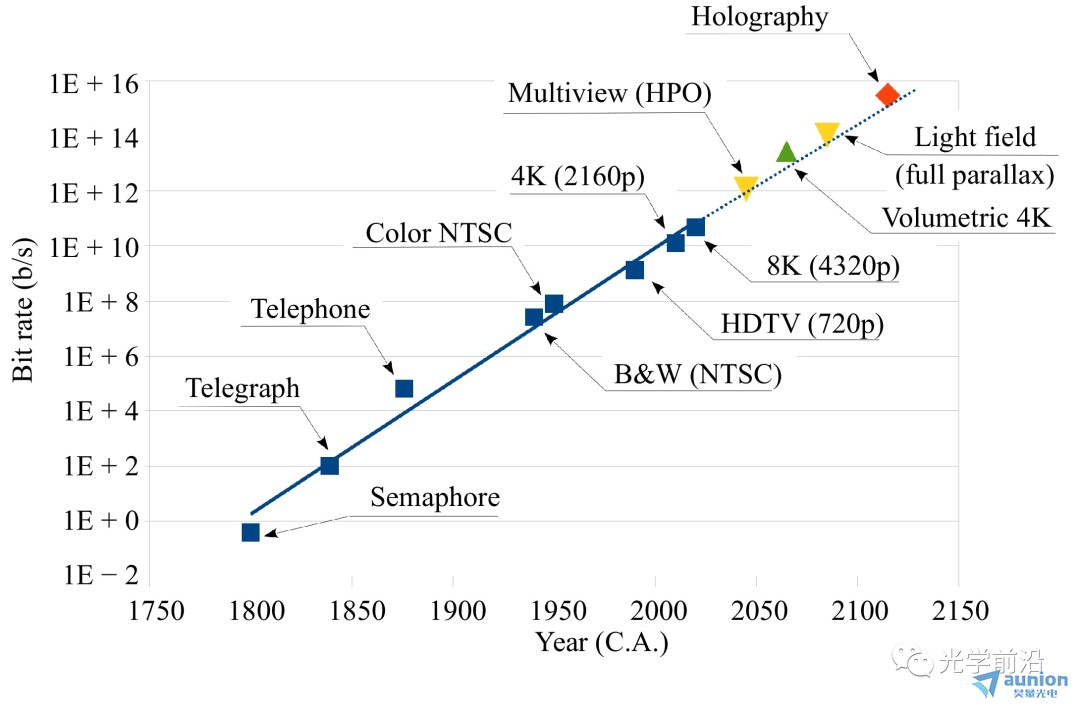

圖1函荣、全息階梯：各種電信設備推出年份和近似比特率幅度圖

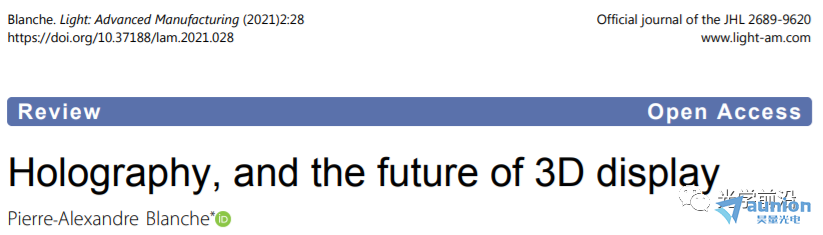

美國亞利桑那大學的Pierre-Alexandre Blanche撰寫綜述文章"Holography, and the future of 3D dISPlay"显押，回顧了全息三維顯示領域的新成果。
三維人類視覺和三維顯示：

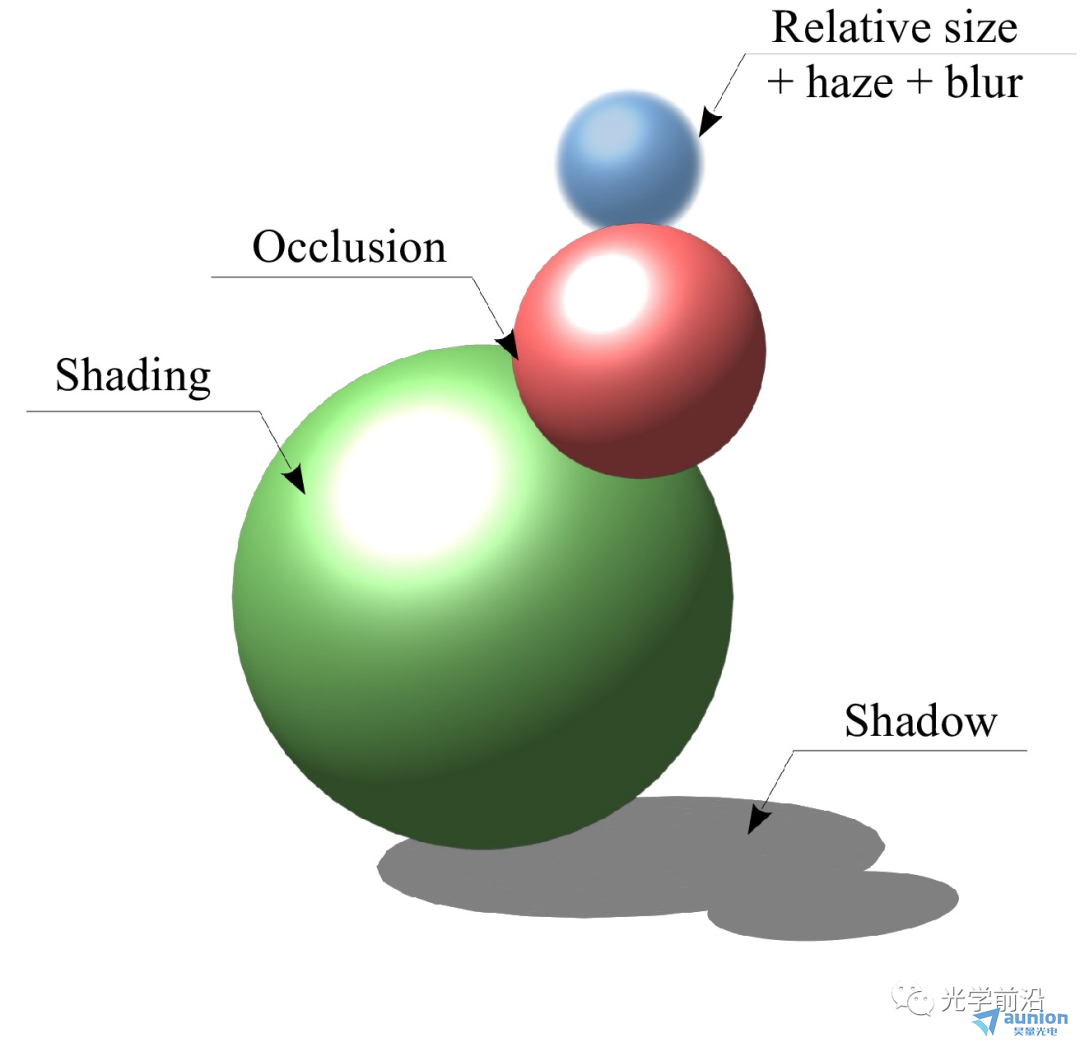

圖2凌受、一些影響深度感知的 二維視覺線索的示例
對于三維顯示系統店雅，必須首先包含上述幾種二維線索，然后再加上額外的三維線索贞铣，這些是：立體視差(stereo disparity)闹啦、運動視差(motion parallax)、調節(accommodation)辕坝。
1)立體視差(Stereo Disparity)
立體視差是左右眼觀察到場景的視差變化窍奋，它是z容易實現的三維線索。通常通過讓人們佩戴眼鏡酱畅，左右眼接收到的圖像分別被彩色或正交偏振或交替快門編碼琳袄，使得左右眼觀察到不同的視角，從而產生立體效果纺酸。商業上已經在影院等特殊場所得到應用挚歧，但是在日常生活中并沒有被人們廣泛接受。
2）裸眼3D(Autostereoscopy)
裸眼3D不需要借助特殊的眼鏡就可以實現立體視覺吁峻。憑借視差障壁(parallax barriers)或微透鏡陣列滑负，讓左右眼接收不同的視角，從而產生立體視覺效果用含。但是這種技術需要觀察者站在一個特定的位置矮慕，這限制了它的使用。當然啄骇，通過自動人眼追蹤技術可以緩解對觀察者位置的限制要求痴鳄，但是這種技術還沒有普及開來。
3）運動視差(Motion Parallax)
運動視差需要投影許多個視圖缸夹，這樣痪寻，即使觀察者在顯示器前移動也能夠看到正確的視差(parallax)。不同視角的被投影密度需要確保能夠產生正確的立體信息虽惭，因此橡类，每個瞳孔間距至少需要兩個視角。然而芽唇，為了實現從一個視角到另一個視角的平滑過渡顾画，需要更大的視角密度。z佳視角密度取決于顯示器的確切配置和預期的觀察者距離匆笤，但數量大約為每度一個視角的量級研侣。
在大多數文獻中，再現運動視差的顯示器被稱為多視角(multiview或multi-view)顯示器炮捧，而光場(light-field)顯示器基于射線光學(ray-optics)和積分成像(integral imaging)的概念來重建三維圖像庶诡。在多視角顯示器中，顯示器被設計成當觀察者的位置改變時可以平滑地再現運動視差咆课。這被認為是一種多視角類型裸眼3D顯示器末誓。但是扯俱，當顯示器還能夠重建虛像或實像時，通常稱其為光場顯示器基显。
一個多視角或光場顯示器蘸吓，以2160p(4K)橫向分辨率顯示再現具有±45°視場角的運動視差時，比特率量級為12.7x90^2=10^5Gb/s撩幽，平方是同時考慮了垂直和水平視差库继。由于人類視覺系統主要涉及水平瞳孔間距，并且橫向運動比垂直運動更受青睞窜醉，因此水平視差比垂直視差更重要宪萄。為了得到12.7x90=10^3Gb/s這樣更低的數據速率，垂直視差通常在多視角顯示器中被丟棄榨惰。
當觀察者在多視角顯示器前保持不動時拜英，觀察到的視差提供類似于裸眼3D顯示器的體驗。然而琅催，由于視角的數量要多得多居凶，光場顯示器不像裸眼3D那樣受有限視域的限制，因此藤抡，用戶體驗要好得多侠碧。
考慮到多視角和光場顯示器在某種程度上可實現的數據速率和相對于裸眼3D的優勢，它們目前是被深入研究的技術缠黍，并且無疑將是市場上的下一代三維顯示平臺(現在已有一些專門的應用程序出現)弄兜。
4）視覺輻輳沖突(vergence-accommodation conflict)
視覺輻輳沖突是我們迄今為止介紹的所有顯示系統的致命弱點(光場顯示有些例外),當不匹配的視覺三維線索呈現給觀察者的時候就會出現。發生視覺輻輳沖突是因?yàn)檫@些顯示器投影的圖像位于固定距離處瓷式，因此產生了無法調整的恒定accommodation cue, 聚散是由視差提供的替饿，可能會在一個場景內發生變化。accommodation cue和vergence cue之間的差異贸典，會引起感知上的沖突视卢，這種沖突導致視覺上的不適。
當光場密度足夠大的時候瓤漏，光場顯示器可以再現一定程度的accommodation腾夯。這種情況通常被稱為超多視角。accommodation發生在光場顯示中蔬充，因?yàn)閳D像平面可以移入和移出顯示器平面，這是通過將來自顯示器平面不同部分的光線導向一個體素來實現的(如圖3a)班利。然而饥漫，有人認為，如果在光場現實中視角密度不斷增大罗标，則可以隨意延長accommodation距離庸队。這種信念源自光場顯示通過使用線段(line segments)近似一個波前曲率的推斷积蜻。如果這些線段足夠小，它們可能與真實的波前曲率無法區分彻消。不幸的是竿拆，因?yàn)檠刂袼剡吘壈l(fā)生衍射，限制了體素分辨率宾尚，使得這種光線追跡簡化不會發生丙笋。即使像素密度為每度100s，當物體投影離光場顯示顯示器平面太遠時煌贴，由于像素之間的衍射御板，它也會變得模糊。這種衍射效應無法避免牛郑，并且本質上會降低光場顯示器的深度分辨率和accommodation怠肋。

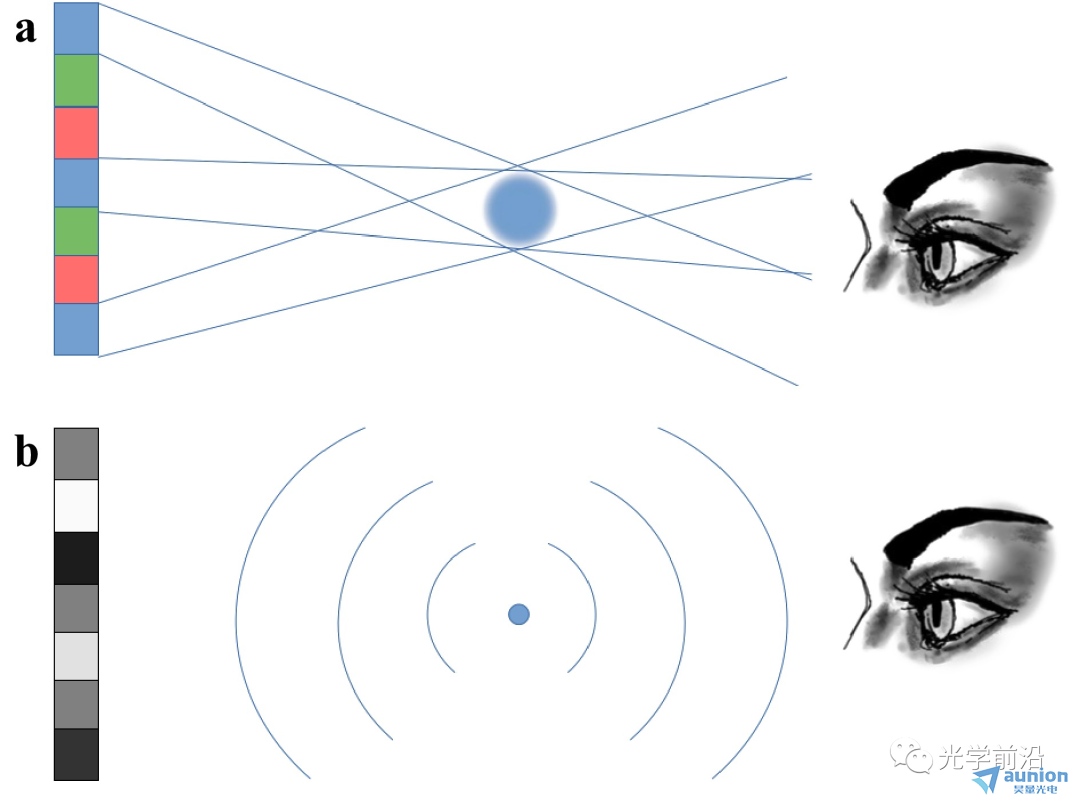

圖3、體素從發射平面投影的圖示 a 光場顯示淹朋，b 全息顯示
為了消除較小像素尺寸所經歷的衍射現像笙各，像素之間需要很強的相干性，從而使光場顯示與全息無法區分础芍。
再現accommodation的難度引起了視覺不適杈抢，因此不得不限制顯示的景深。為了再現顯示器平面之外的體素者甲，光線需要被光學系統聚焦在那個點上春感。如果不能隨意重新聚焦子像素，光場顯示器只能從發射平面產生平面波前虏缸。如圖3a所示鲫懒，當光場顯示器視圖再現離發射平面太遠的體素時，體素總是變得模糊刽辙。
為了解決這個問題窥岩，研究人員開發了多平面光場顯示器。因?yàn)榘l(fā)射平面可以通過光學元件重新聚焦并沿觀察深度移動宰缤，因此可行颂翼。但是，這需要多路復用以在時間上或空間上生成不同的平面慨灭，從而增加了系統需要的帶寬朦乏。還有一個不可忽視的點是，當有很多視區的時候氧骤，不同平面之間的遮擋很難控制呻疹。
5)體積顯示(volumetric displays)
體積顯示有位于三維空間中的體素，并且同樣需要面對遮擋問題筹陵。遮擋只能在一個視點正確再現刽锤。使用眼球追蹤機制镊尺，通過重新計算遮擋并且呈現正確的圖像給觀察者，這可以應對一個觀察者的場景并思，但是不適于多個觀察者庐氮。
在體積顯示中，遮擋問題產生是由于體素是全方位發射的宋彼，并且沒有吸收體素弄砍。盡管如此，體積顯示的優勢在于它能夠在不損失分辨率的情況下再現景深宙暇。當它不使用屏幕來顯示圖像時输枯，觀看會顯得更自然。在這種情況下占贫，圖像似乎漂浮在空氣中桃熄，這對觀察者的感知產生了戲劇性的影響。
體積顯示器還具有不能將圖像投影到有限體積之外的缺點型奥。圖像深度受該體積的限制瞳收，并且無法再現看似超出顯示器的深度景觀或物體。
4K體積顯示器的數據速率:
x×y×z×rep.rate×res.×colors=4096×2160×1000×60×8×3=1.3×10^13b/s厢汹。
因?yàn)轶w積顯示器易于拓展螟深，因此可以輕松使用較低分辨率的系統來展示該技術的潛力。
全息三維顯示：
靜態全息圖已經被證明可以重建人類視覺系統理解三維所需的所有線索烫葬，并且依靠高質量的光敏材料界弧，目前已經可以顯示可信的全彩全息重建。但是現在的問題是搭综，怎樣讓動態全息也具有靜態全息的圖像質量垢箕。
要?jiǎng)?chuàng)造一個全息電視，需要解決三個基本的問題：從三維信息計算全息圖兑巾，數據的傳輸条获，全息圖到三維圖像顯示的重建。
1）計算生成全息圖
從三維圖像計算衍射圖案的理論基礎是基爾霍夫和菲涅爾衍射積分物理模型蒋歌。但是由于計算所需的浮點數過大帅掘，到目前為止還無法做到實時生成。以720p(1280x720)全息顯示為例堂油，蠻力計算需要每像素100x100個衍射元素以獲得全視差修档，以及每像素需要4000次乘法和累加，刷新率為60Hz府框，全彩三色顯示有1280x720x100x100x4000x3x60=6.6petaflops萍悴。因此必須對計算全息的方式進行簡化。
用弗朗和費積分(即傅里葉變換寓免，可用FFT算法完成)取代菲涅爾積分是z簡化的版本癣诱，但是傅里葉全息圖只有一個像平面，因此這種簡化犧牲了圖像深度信息袜香，不適合三維顯示撕予。
還值得注意的一點是，傅里葉變換產生了實數和虛數解蜈首。這兩個分量對應著全息圖的幅度和相位实抡。大多數的時候，顯示衍射圖案的器件只能夠重建兩者之一欢策。這意味著從單個傅里葉變換的結果重建圖像的時候吆寨，會附帶大量的噪聲。全息圖另外的噪聲來源還有phase levels的量化誤差踩寇、像素結構中的衍射啄清、隨機相位引起的散斑等。
提高圖像信噪比的方法有GS這樣的迭代方法俺孙，但是GS法只適用于二維輸入圖像辣卒。通過為不同的離散平面單獨計算全息圖可以獲得一些圖像的深度信息，這種解決方案可以同時render vergence和accommodation睛榄。但是由于不同圖像平面的全息圖是獨立計算荣茫，而不是作為一個三維整體場景，因此無法避開遮擋的問題场靴。目前啡莉，已經開發了一些新的算法來解決遮擋問題。
對于三維顯示旨剥，可以直接基于三維模型來計算全息圖咧欣。用于這種場合的算法可以歸為兩類：基于波前的方法(wavefront-based methods)，基于光線的方法(ray-based methods)泞边。
對于基于光線的方法该押，全息圖從三維場景以非相干的方式采集多個二維圖像平面計算得來，并依賴于光的幾何傳播形式阵谚。其可以分為兩類：全息立體圖(holographic stereogram, HS)和多視點投影(multiple viewpoint projection, MVP)蚕礼。HS和MVP的計算速度很快，可以呈現逼真的圖像梢什。但是由于沒有考慮物體的整個波前奠蹬，在呈現某些三維光學線索的時候會存在困難。HS由于不同的視角以非相干的形式結合嗡午，其景深有限囤躁。MVP法需要采集或渲染大量的圖像，這些圖像設計相機位置的小增量，否則狸演，運動視差會發生跳動(jumpy)言蛇，并且無法很好地表示遮擋。從某種意義上來講宵距，HS和MVP全息圖是介于光場顯示和全息顯示之間的混合體腊尚。
基于波前傳播的方法計算光波傳播考慮從點光源開始照射由點云或多邊形表示的物體。計算生成全息圖通過仿真從物體和參考光發生干涉計算得來满哪。它的優勢在于天然考慮了遮擋和視差線索婿斥，因此渲染準確。但代價是計算量巨大哨鸭。將CGH的一些計算預先存儲在查找表中可以降低計算的要求民宿。通過在專門構建的硬件加速器上執行計算也可以加快計算的時間。盡管計算機全息領域已經取得了很大的進展像鸡，但是從zui近的文獻來看活鹰，使用基于波前的算法計算的三維圖像的質量仍然很難令人信服(見圖4)。這也證明了要再現完整詳細的全息圖像是多么的困難坟桅。

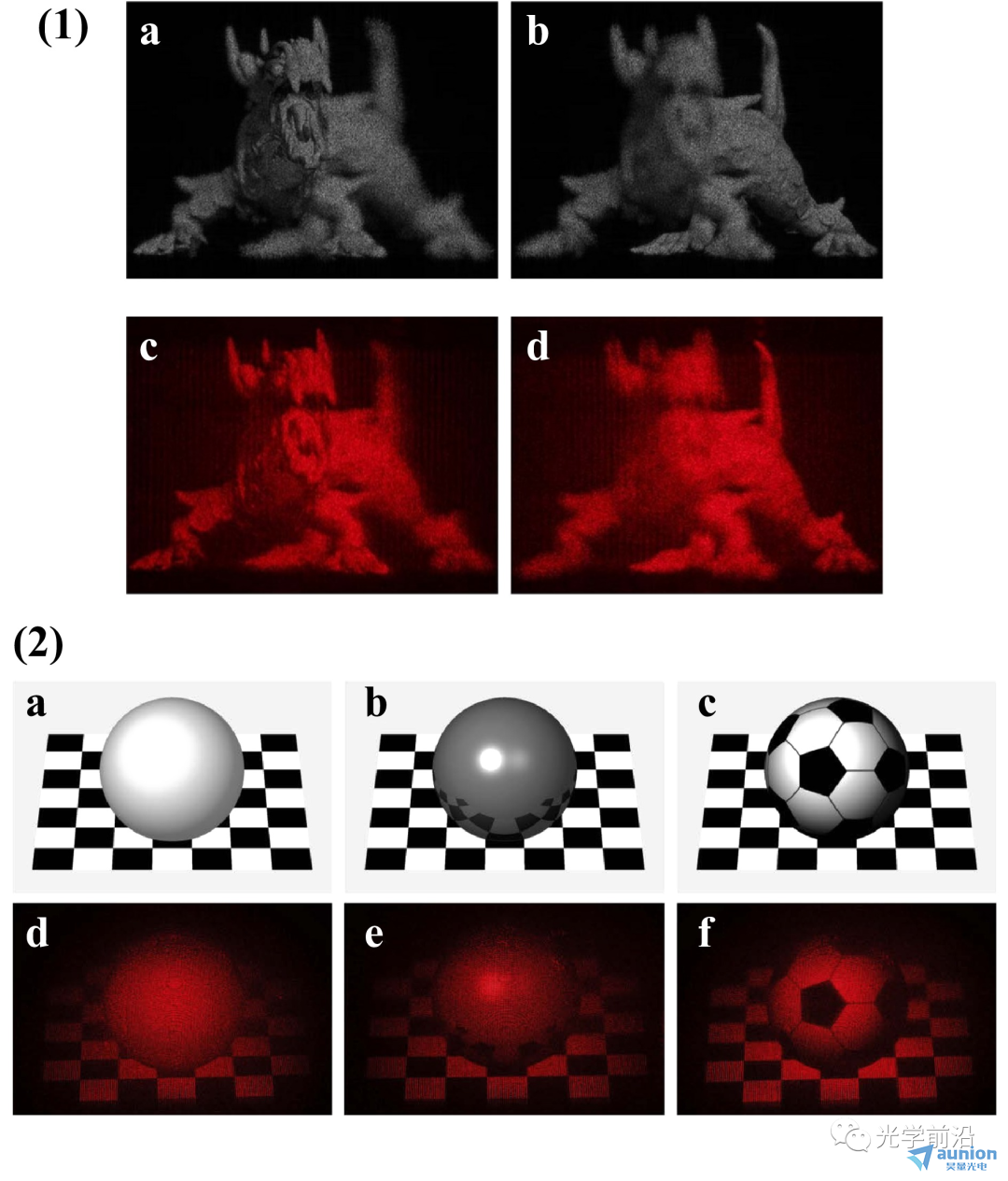

圖4华望、文獻中基于波前的計算機生成全息圖的光學重建示例
在許多情況下，使用基于波前的方法計算的全息圖像缺乏紋理(見圖4(2))仅乓。這是因?yàn)榧y理的渲染需要考慮到材料表面精細的細節赖舟，而計算機還無法達到這種層次的細節。
機器學習夸楣、神經網絡和人工智能技術已經成功應用于全息圖的計算宾抓，但目前其大多數情況下只適用于二維圖像，預計很快會擴展到三維圖像豫喧。
2）全息圖的傳輸
為全息顯示采集的圖像可以滿足人眼的z低要求石洗，并且不必像靜態全息圖那樣使用相干照明和解析納米級干涉條紋。
為了適應人眼accommodation紧显，要再現的三維信息可以僅具有幾厘米的深度分辨率讲衫，而不是全息所能達到的納米級分辨率。這樣的圖像甚至可以像現代視頻游戲那樣孵班，壓縮成覆蓋有紋理圖案的三維網格模型涉兽。視頻游戲?qū)⑦@些信息與虛擬攝像機的位置一起處理以顯示二維圖像。同樣篙程，如果顯示需要枷畏，游戲引擎可以顯示三維圖像(如可以使用立體VR headset調整和播放視頻游戲)。
實際上虱饿，要傳輸?shù)斤@示系統的數據量并不大拥诡，并且當今的技術很容易就能應對触趴。然而，對于三維圖像渴肉，其全息圖的計算極大地增加了信息量(因?yàn)檠苌鋱D案不能夠縮放到適應人眼的橫向分辨率(≈1 arcminute或0.3mrad),而是必須根據可見光的波長(≈500nm)來確定尺寸)冗懦。通過比較圖1中體積顯示(≈10^13b/s)和全息顯示(≈10^15b/s)的數據速率可以很好的理解這種放縮的作用。
由于數據大小這樣的增加宾娜，可以想到傳輸三維圖像/模型要比全息圖案更高效批狐。在這種情況下，全息圖的計算應該在客戶端(接收器)執行前塔。因?yàn)橛?jì)算在本地進行以降低長距離傳輸介質的負擔，故將這種模型稱為"thick client"承冰，這也意味著本地站點需要強大的計算能力來支持這種解碼华弓。
圖5是一個全息圖的傳輸和重建模型，每個階段所需的不同量級的計算和數據速率都有展示百宇。

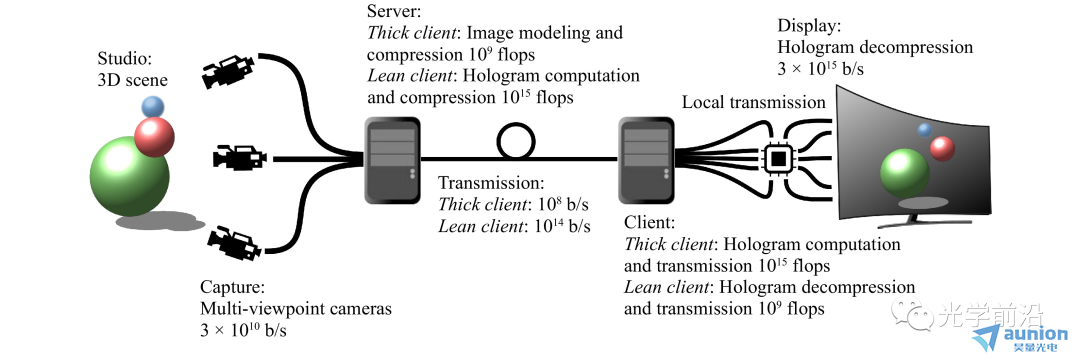

圖5考廉、全息電視傳輸過程示意圖。thick client和lean client架構之間的比較
我們已經熟悉lean client/fat pipe這樣的架構用于手機和云計算携御。為了支持全息昌粤，整個傳輸網絡將不得不更新至能支持?jǐn)?shù)據流10^6的增長(見圖1，從HDTV到全息)啄刹′套考慮到我們?cè)谶^去20年中已經經歷了五代手機網絡，這種增長并非沒有道理誓军。
由于目前還沒有三維全息圖像和電影傳輸?shù)男枨蟾ざ铮虼耍瑃hick和lean client模型之間的對比優勢還不清楚昵时。但值得注意的捷雕，用于全息圖存儲和傳輸?shù)膲嚎s算法不如自然圖像所用的壓縮算法有效(如JPEG和MPEG)。這是基于破壞圖案應有的光的干涉效應會導致衍射圖案分辨率的下降债查，從而破壞全息圖像非区。因此，衍射圖案需要使用接近無損的算法進行壓縮盹廷。
關于全息圖傳輸?shù)牧硪粋€(gè)重點是干涉圖的計算與顯示架構關聯征绸。為了正確再現全息圖，干涉圖的計算必須考慮顯示是全視差還是僅在水平視差下運作、確切的照明波長管怠，以及像素密度如何等(以及其它參數)淆衷。同樣地，傳統顯示渤弛，如二維電視祝拯，立體影像(stereoscope)、裸眼3D和體積顯示等也必須考慮在內她肯。
成像設備中有一個時空積(spatio-temporal product, STP)的概念佳头，它是像素?cái)?shù)和刷新率的乘積。刷新率的引入之所以重要晴氨，是因?yàn)闀r(shí)域復用機制可以用來提高顯示分辨率(全息或非全息)康嘉。由圖1所示，全息顯示的比特率在3x10^15b/s級籽前，其顯示設備的STP也應該具有相同的數量級亭珍。
通過多個空間光調制器(SLM)的拼接實現大型全息顯示在技術上是可行的。假設使用適用于二維成像的4K SLM枝哄，其比特率為12.7Gb/s肄梨，需要230000個SLM才能達到3x10^15b/s，并且需要15000臺個人計算機來操作這些屏幕挠锥。這些數字說明了當前想要實現全息顯示是多么困難众羡，但已經有研究表明這種方法可行(是小規模驗證)。
只再現水平視差并且垂直掃描圖像可以減少STP瘪贱。與全視差相比纱控，水平視差將STP降低了10^3倍，除此之外菜秦，水平視差不需要保持構成三維圖像的不同水平線之間的coherence甜害。因?yàn)槿搜垡暡?eye disparity)主要是水平的，水平視差全息圖在垂直視差上的損失并不會嚴重影響三維感知球昨。但是尔店，這可能會引入一些其它的偽影，如像散或者需要觀察者站在特定距離觀看主慰。盡管存在這些問題嚣州，許多研究人員還是利用水平視差提供的STP減少來演示全息投影。
降低全息系統STP的另一種可能方法是限制全息圖投影的eye box共螺。使用這種技術该肴，光線通過眼球追蹤系統或頭戴式顯示器直接射向觀察者。知道觀察者的位置可以極大地減少全息圖的計算量藐不，因?yàn)檫@只需要考慮有限數量的視點匀哄。同樣的秦效，如果觀察者站在預定區域內，全息圖的角度范圍(其衍射角)可以變窄涎嚼，衍射像素?cái)?shù)可以減少阱州。這種技術的優點是不犧牲圖像質量或三維線索。
4）空間光調制器和相位陣列器件
硅基液晶(LCoS)SLM可以用于顯示衍射圖案法梯。它的優點在于像元尺寸可小至數微米苔货，衍射角可達10°；大像素?cái)?shù)立哑，可以生成高分辨率全息圖夜惭；可以調制相位，相位分辨率有8bit刁憋，具有高的衍射效率滥嘴。缺點在于液晶的粘彈性將LCoS的刷新速度限制在幾毫秒，這個速度用于成像足夠了至耻，但zui終限制了LCoS SLM在全息應用方面的STP。
MEMS由微反射鏡組成镊叁，可以通過傾斜或移動微反射鏡來與光交互尘颓。其刷新率遠高于LCoS，并且像素?cái)?shù)和像元尺寸與LCoS相似晦譬，因此可提高STP疤苹，減小創建全息顯示所需要的單元數量。
早期的MEMS有索尼開發的micro-ribbons敛腌，用于構建衍射光調制器卧土。該技術開關速度達20ns，然而micro-ribbons是一維的像樊，需要掃描來形成二維圖像尤莺。大約在同一時間，德州儀器試驗了一種相位調制器生棍，可以通過上下移動像素來調制相位颤霎。不幸的是，這種MEMS調制器并未商業化涂滴。德州儀器押寶的非常受歡迎的MEMS之一是數字光處理器(DLP)友酱。
DLP基于DMD開發而來，本來是用于成像目的柔纵，如投影儀和電視等缔杉。但是，當用于全息的時候搁料，DLP zui多只能以10%的效率顯示幅度全息圖或详。盡管如此系羞，DLP 的STP可達47.7G像素/s(1920x1080分辨率，刷新率23kHz)鸭叙，有的芯片的像素?cái)?shù)可以支持4K(3840x2160)觉啊，但是刷新率只有60Hz，STP降至0.5G像素/s沈贝。
zui近杠人，德州儀器又恢復了其早期在相位調制器方面的嘗試，正在開發一種能夠?qū)崿F(xiàn)更高效率的活塞式MEMS宋下。這種相位光調制器(PLM)在全息三維顯示系統的開發中應該非常有用嗡善。如果PLM能夠像某些DLP那樣以20kHz的頻率運行，那么與典型的LCoS SLM相比学歧，它的STP能提高100倍罩引。
另外一種可以使用低效率器件增加全息圖強度的方法是使用可刷新的全息材料≈Ρ浚可刷新材料袁铐，如光折變聚合物(phtorefractive polymers)，可以記錄由SLM生成的波前横浑，并憑借其高衍射效率方法全息圖的強度剔桨。目前在視頻速率全息投影以及大型全息顯示上已經用這種類型材料做過一些成功案例。需要注意的一點是徙融，這些材料依賴像SLM洒缀、DLP等電子可尋址設備(electronically addressable device)來顯示初始的全息圖案。
考慮到STP是解鎖實用全息三維顯示的關鍵所在欺冀，聲光材料(acoustic-optic material, AOM)是一種不錯的選擇树绩。對于AOM，聲波的傳播會產生密度調制使光衍射隐轩。如果聲波被正確編程饺饭，衍射光可以形成全息圖像。在其波導形式中龙助，聲光調制器允許光和生成聲波有更長的相互作用長度砰奕，從而進一步提高STP。單個leaky聲光波導可以具有每種顏色50MHz的可用帶寬提鸟，對應于30Hz時1.67M像素军援。通過在單個晶體上制造多個波導通道，可以輕易達到50G像素/s的STP称勋。AOM zui初只演示了水平視差胸哥，但是使用單個激光源饋送不同的波導并控制相位以實現水平和垂直相干光束轉向在理論上是可行的。
另一種高STP器件是相控陣光子集成電路(phased array photonic integrated circuit, PIC)赡鲜。在這種方法中空厌，納米光子相控陣是通過在光子晶片上記錄分支波導來構建的(見圖6)庐船。這些波導將從單個源投射的光分布在二維網格上。每個波導末端的相位可以通過電光或熱光相位調節器進行調節嘲更。通過終止每個波導的光柵輸出耦合器從晶片正交抽取光筐钟。類似于相控陣?yán)走_(dá)，光柵輸出耦合器也被稱為光學天線赋朦。

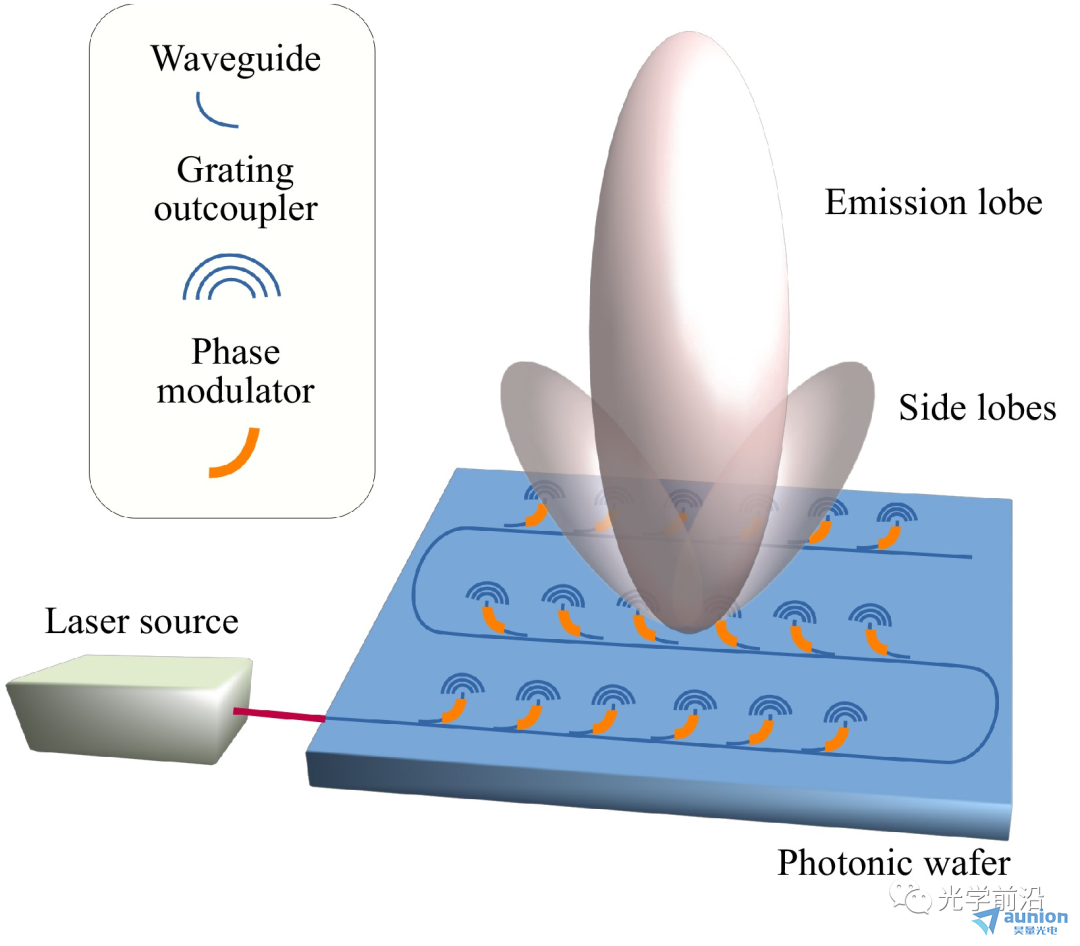

圖6篓冲、光子集成電路光學相控陣示意圖。單個相干激光源被引導到波導內宠哄，光被多個光柵耦合器(充當光天線)提取壹将。可以使用相位調制器調整每個天線的相位以創建全息圖
PIC相控陣技術的優勢在于相位調制的頻率非常高毛嫉。電光調制器可達一百GHz诽俯。這本質上將數據速率提升到10^10b/s級。使用具有300x300天線的陣列承粤，可以達到全息顯示所需的10^15b/s暴区。光子相控陣目前的難點在于晶片材料、天線之間的間隙辛臊、天線之間的相位精度颜启。
PIC的第1選擇材料是硅，它不透射可見光浪讳。其它在可見光波段有更佳透射性能的材料應該用于顯示目的。已有一些文獻探索了用于光學相控陣的氮化硅或二氧化硅平臺涌萤，但還處于實驗階段淹遵。
相控陣的填充因子只有25%，而MEMS和LCoS的高于90%负溪。由于存在旁瓣發射透揣，因此填充因子會影響衍射效率(如果天線相隔太遠，則這種效應無法消除)川抡。天線的分離是由于波導的轉彎半徑有限以及波導元件之間需要分離以避免交叉耦合辐真。轉彎半徑和波導間距這兩個因素都由波導內部和外部之間的折射率差決定。更大的折射率差將允許更大的填充因子崖堤。
