博覽：2021Nat Commun穿透動態散射介質的非侵入性超分辨率成像

技術背景：

超越衍射極限分辨率的光學成像技術推動了細胞內研究和單分子水平化學反應研究的發展昔驱。超分辨率受激發射損耗顯微鏡可以實現具有超高時空精度的三維成像疹尾。對于單分子檢測和定位技術，如隨機光學重建顯微鏡或光激活(photo-actived)定位顯微鏡,可光開關探針(photo-switchable probes)的位置定義為衍射極限點的中心位置骤肛。多次重復成像過程纳本，每一次對不同的隨機激活熒光團成像，可以實現納米級的重建分辨率腋颠。然而繁成，對樣品透明性的要求，使得這些超分辨顯微鏡技術不可能用于被強散射介質(如生物組織淑玫、磨砂玻璃巾腕、粗糙墻角等)掩埋的物體。這些介質對光的吸收不強烈絮蒿，但是擾亂了光路尊搬，產生像噪聲一樣的散斑圖樣，甚至使得樣品低分辨率的可視化都很難實現土涝。

許多方法已被證明可以克服散射效應并通過散射介質實現成像或聚焦佛寿。z直接的策略是利用彈道光子。然而但壮，強散射介質會減少彈道光子的數量并極大地降低信號強度冀泻。某些技術需要導星(guide star)或進入散射介質的另一側常侣，以在成像之前表征或反轉其散射效應，例如波前整形技術或傳輸矩陣測量弹渔。另一種方法依賴于光通過散射介質的記憶效應胳施，這意味著有平移不變點擴散函數 (PSF)。具有已知PSF的散射介質（通常被侵入性測量）可以被視為散射透鏡肢专，用于通過反卷積進行成像巾乳。與任何傳統透鏡類似，散射透鏡只能分辨由其數值孔徑(NA)定義的衍射極限的物體鸟召。解卷積成像目前以z少的介質特征（單次 PSF 測量）從散斑圖樣獲得非常好的分辨率圖像胆绊。但是，每個測量的 PSF 僅對測量時的散射特性有效欧募；因此压状，解卷積方法對于靜態散射介質很有效，但它不能實際用于動態散射介質跟继。實際應用需要通過散射介質進行非侵入性成像种冬，其在沒有任何散射介質測量的情況下恢復圖像。擴散光學層析成像(diffuse optical tomography)和飛行時間成像是可能的解決方案舔糖，然而娱两，其分辨率比光學衍射極限低幾個數量級。由于薄散射介質的平移不變散斑型PSF金吗，可以通過相位復原算法從散斑圖樣中非侵入性地重建樣品的二維圖像甚至三維圖像十兢。

當前不足：

算法和相機的有限性能，以及噪聲和樣本的復雜性等因素摇庙，對于經過散射介質成像旱物，通常使圖像復原過程失敗或收斂到有偽影的、與衍射極限以及解卷積圖像相比分辨率較低的情形卫袒。

文章創新點：

基于此宵呛，新加坡南洋理工大學的Dong Wang(第1作者)和Cuong Dang(通訊作者)等人提出了一種隨機光學散射定位成像 (stochastic optical scattering localization imaging,SOSLI) 技術，實現經過散射介質的非侵入式超分辨成像夕凝。該技術只需要一個圖像傳感器采集閃爍點源經散射介質形成的散斑圖樣宝穗，點源在每一個隨機相機幀中的位置通過計算的方式以非常高的精度確定，從而可以實現超分辨圖像重建码秉。zui終證明實現的分辨率超過了衍射極限逮矛，散射介質后100nm的特征可以被清晰分辨。SOSLI的分辨率極限受信噪比(SNR)約束泡徙，這一點與其它用于透明樣品成像的計算超分辨率顯微鏡技術類似橱鹏。作者開發了自適應SOSLI以通過動態散射介質(例如新鮮雞蛋殼膜，其相關性低至0.2)進行超分辨成像堪藐。所提SOSLI技術可以穿透類似于生物組織或磨砂玻璃這樣的半透明介質莉兰，成像分辨率達到亞波長級。

原理解析(數學原理和實驗裝置見附錄)：

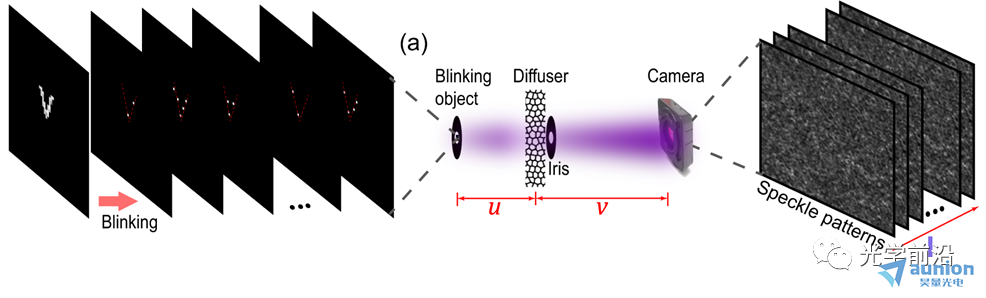

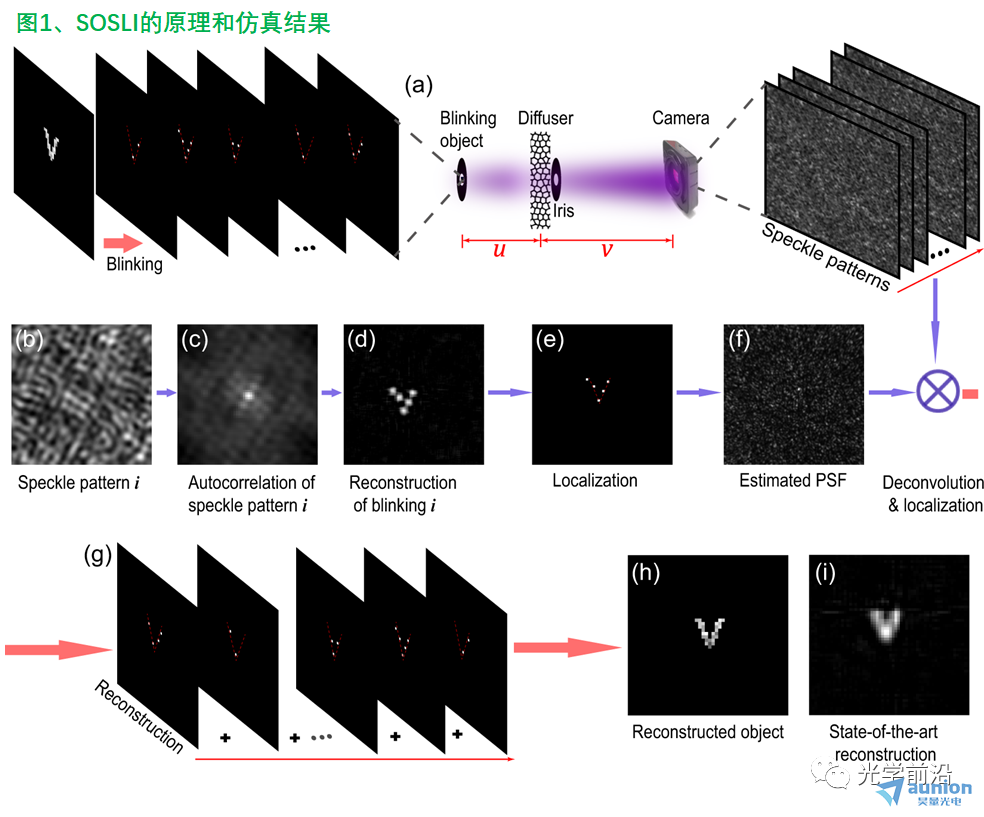

(1) 采集散斑圖像礁竞。物體O由隨機閃爍的點源組成:O=ΣOi,Oi是第i個閃爍圖樣(i=1,2,…N,N是閃爍圖樣的總數)糖荒，即O的子集。當光經過散射介質后模捂，每一個Oi在相機上產生一個散斑圖樣Ii捶朵。見圖1a。

(2) 從散斑圖像的自相關通過相位復原方法重建出相應的點源圖像狂男。如果物體的尺寸滿足散射介質的記憶效應(即此尺寸范圍內综看，任意兩點發出的光經過散射介質后的散斑相關，相關指的是散斑圖樣發生平移岖食，但是散斑圖樣分布幾乎一致)红碑，那么散射介質的PSF是平移不變的。因此泡垃，可以通過計算物體Oi的散斑圖樣Ii的自相關來得到對應物體的自相關析珊。由自相關定理可知，一個函數的自相關的傅里葉變換等于其傅里葉變換振幅的平方蔑穴，因此忠寻，缺少物的傅里葉變換的相位信息，Oi需要通過相位復原算法從它的自相關重建而來存和。見圖1d奕剃。

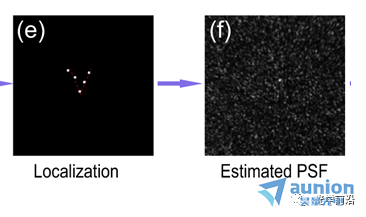

(3) 應用定位算法獲得超分辨率的點源圖像。但是捐腿，受限于相機的位深祭饭、光子預算(photon budget)、在存在圖像采集噪聲情況下的相位復原算法的性能下降等因素叙量，這種非侵入式的圖像恢復方法的分辨率會有所下降倡蝙。然而，一個標準的定位算法(隨機光學重建顯微術里的定位算法)可以以非常高的分辨率找到點源的位置绞佩，并且移除算法帶來的偽影寺鸥。與其它定位顯微鏡技術類似，樣品的點源越稀疏品山，重建精度越高胆建，這種稀疏指的是在衍射極限區域內，一次只激活一個點源肘交。銳利和清晰的圖像Oi’表示了閃爍圖樣Oi的點源的精確相對位置笆载，但是丟失它的真實絕對位置信息。這是因?yàn)镺i’僅僅通過求解Ii的自相關獲得Oi的自相關而求得。見圖1e凉驻。

(4) 估計出PSF腻要。因此，散射介質PSF的估計值可以通過解卷積的方法獲得：PSF’= Deconvol(Ii,Oi’)涝登，這個PSF也是相對真實PSF發生了平移的雄家，因?yàn)镺i’相對Oi發生了平移。除了丟失精確位置外胀滚，相位復原算法無法通過中心反演(central inversion)區分真實解及其翻轉趟济。因此，通過推導Oi的不同反轉版本對應的不同的PSF’咽笼，然后在與另一個散斑圖像Ii的解卷積中驗證它們以確定正確解顷编。值得注意的是，相位復原算法對稀疏樣本的性能更好剑刑。這種相位復原解決方案會影響子序列的定位和PSF的估計媳纬，因此，應該選擇對比度z高的散斑圖像進行相位復原和PSF估計叛甫。見圖1f层宫。對于動態的散射介質，需要采取自適應的方式更新PSF其监，而不是采取靜態PSF萌腿。

(5) 由散斑圖樣和估計的PSF求解卷積求出物。對采集到的Ii與PSF’求解卷積并使用定位算法抖苦，重建出一系列清晰的由點源組成的超分辨Oi‘圖像毁菱。完整樣品的超分辨圖像由Oi’疊加完成：O’=ΣOi’,i=1,2,…N。這種方法有效的前提是锌历，在Ii序列中贮庞，PSF不變。見圖1g究西、h窗慎。

視頻：通過動態散射介質的非侵入性超分辨率成像

附錄：

（1）散斑自相關成像數學原理

散斑強度分布I(x’,y’)可以表示為物函數O(x,y)和系統平移不變點擴散函數PSF的卷積

(x,y)表示物空間坐標,(x’,y’)表示像空間坐標。

散斑強度分布已知后卤材，通過計算散斑的自相關遮斥，可得

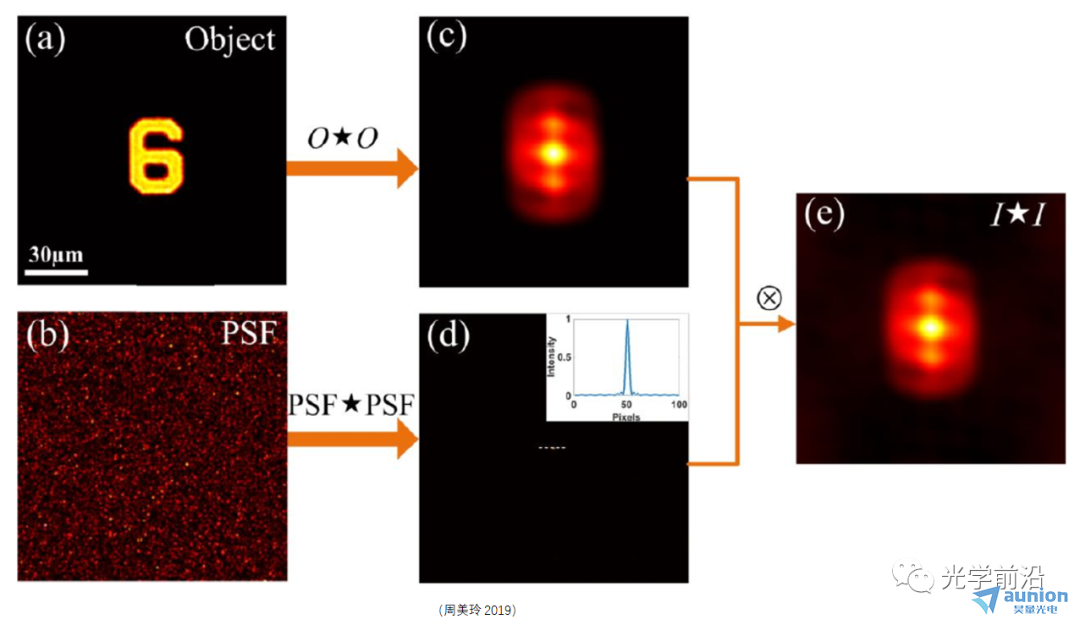

即相機記錄的散斑強度圖的自相關等于物函數的自相關和系統PSF自相關的卷積。假設系統PSF的自相關為尖銳的峰值函數扇丛，則（2）可以簡化為如下

其中B為背景噪聲术吗。由（3）可知，在去除背景噪聲的情況下帆精，通過計算散斑強度分布的自相關可以得到隱藏物體的自相關较屿。（通乘砥牵可以認為散斑強度圖的自相關等于物體的自相關加上一個常數背景項）

 為了恢復隱藏的目標物體，對（3）兩邊同時做傅里葉變換

（4）表明隘蝎，散斑強度分布自相關的傅里葉變換等于物體傅里葉振幅的平方购啄，等式兩邊求均方根可得物體的傅里葉振幅分布

散斑強度分布的自相關可以通過二維傅里葉變換與逆變換來計算

由于有效的目標信息只集中在散斑場圖像自相關的中間部分，為了實現高效的圖像重建末贾，在計算的散斑自相關分布中增加窗口函數之后再進行傅里葉變換來求解傅里葉空間的振幅信息

其中W(x,y)表示窗口函數闸溃，窗口的大小可以根據被測目標的尺寸進行選擇整吆。

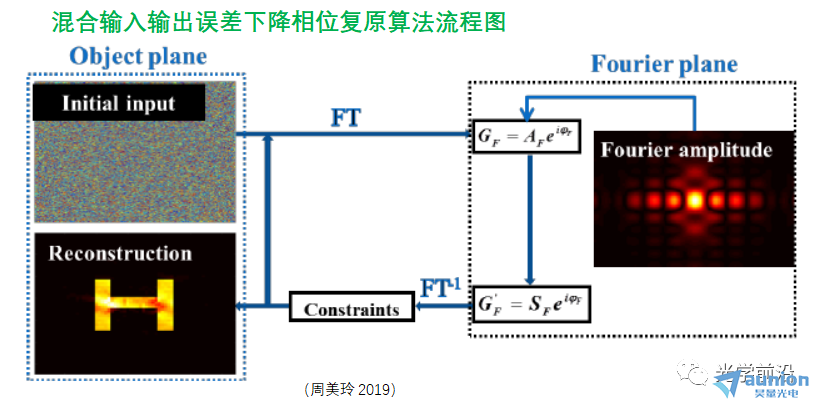

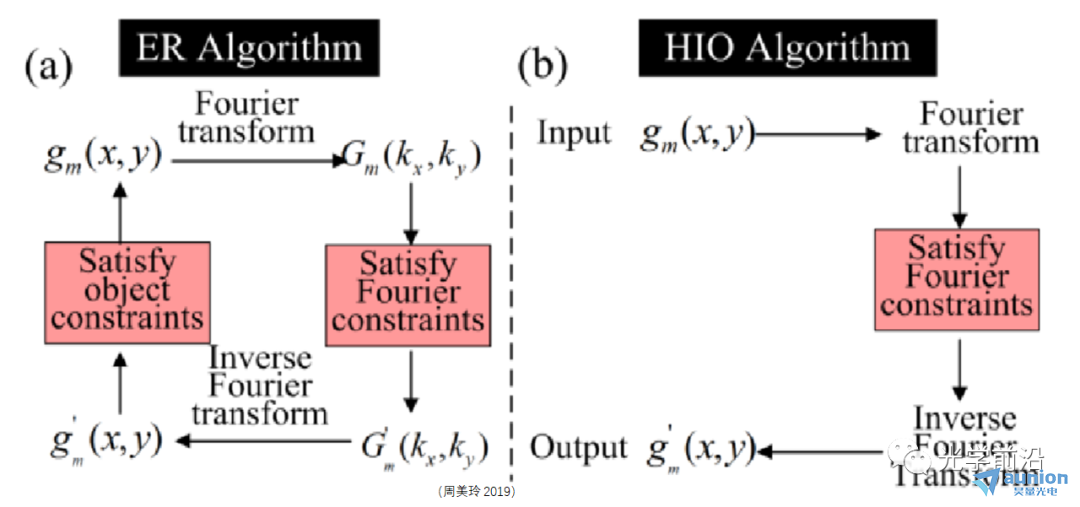

因此拱撵，通過計算散斑強度分布的自相關，可以獲得物體傅里葉空間的振幅信息表蝙，由于物體傅里葉相位信息的缺失拴测，不能通過直接逆傅里葉變換的方式求得物體分布，但是可以通過Fienup提出的相位復原算法求得府蛇。算法流程見下圖集索。

由于物體被隱藏在散射介質之后，無法獲得任何物體的初始信息汇跨，因此务荆，假設一個初始隨機振幅分布作為初始目標物

在第m次迭代后，可得到恢復的物體為gm(x,y)穷遂。再進行二維傅里葉變換函匕，可得

在迭代過程中，保持相位不變蚪黑，通過(7)測量的傅里葉平面的振幅分布代替計算得到的振幅分布盅惜，獲得新的光場

通過逆傅里葉變換求得物體的復振幅分布

第m次迭代求得的復振幅，在輸入下一次迭代之前忌穿，需要對原有函數增加約束條件抒寂，即：恢復的目標為非負實數。當?shù)趍次迭代求得的復振幅中的元素滿足這個條件時掠剑，就保留這些值不變屈芜，當不滿足時，通過兩種算法進行約束朴译，分別為誤差下降法(Error Reduction,ER)和混合輸入輸出算法(Hybrid Input-Output,HIO)井佑。

ER的約束條件為

Ω表示函數gm(x,y)中滿足是空間約束的元集合。ER算法在迭代之初收斂速度很快动分，但在后續的迭代中收斂速度變得極為緩慢毅糟。

HIO的約束條件為

β為引入的控制算法收斂的反饋參數。HIO算法的一個重要特征是在沒有噪聲存在的情況下澜公，該算法可以避開局部ji小而完滿地收斂到全局ji小姆另。但是當實驗數據存在噪聲時喇肋，該算法通常會不收斂。

在實際應用中迹辐，通過將ER算法和HIO算法結合使用蝶防，其效果由于任意一種算法的單獨使用。

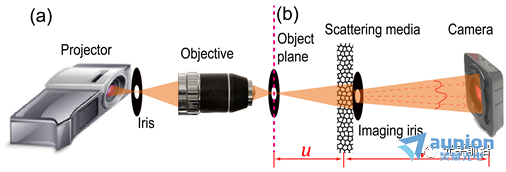

（2）實驗裝置

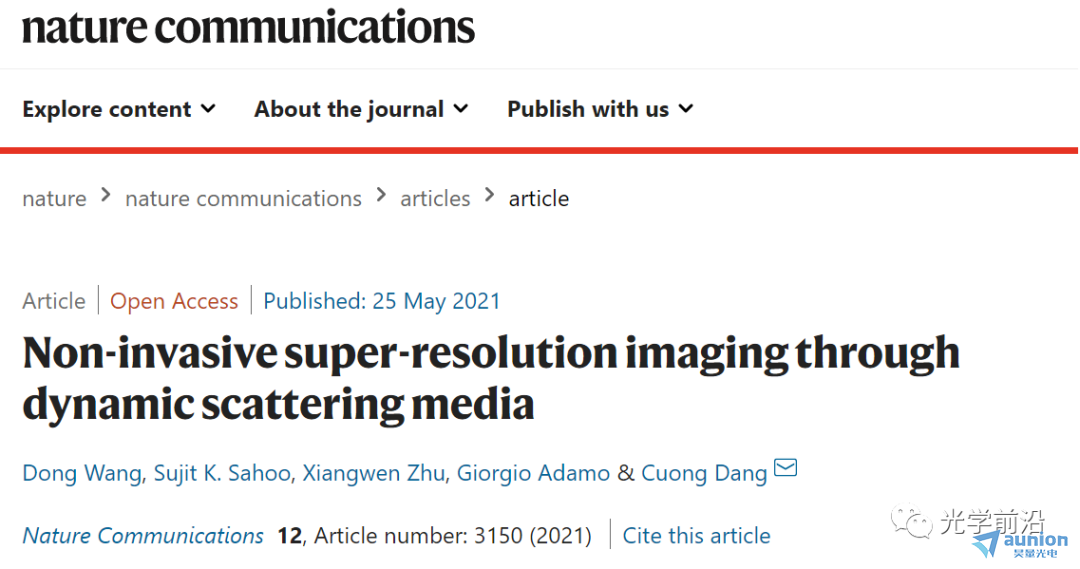

參考文獻：Wang, D., Sahoo, S.K., Zhu, X. et al. Non-invasive super-resolution imaging through dynamic scattering media. Nat Commun 12, 3150 (2021).

DOI：https://doi.org/10.1038/s41467-021-23421-4
