用于下一代全息成像的高性能并行計算

技術背景：

視頻全息術(電子全息術)于 1990 年首次證實。隨著該領域的發展爹袁，可以清晰的意識到電子全息術的主要限制是缺乏高清顯示設備和需要高速計算远荠。在此期間，顯示設備可實現的分辨率增加了10倍失息，從大約10μm到接近1μm譬淳，現在正接近使常規應用變得實用的水平盹兢。然而邻梆，隨著全息顯示精度的提高，計算量也隨之增加绎秒。例如确虱，像素間距為1μm的1m × 1m全息圖需要10^12像素，而典型的二維顯示器約10^6像素(增加了 10^6 倍)。當考慮將三維圖像轉換為全息圖的成本時校辩，需要增加 10^6 的計算能力窘问。開發實用的全息三維圖像系統的研究主要集中在加快處理時間上。

當前已經提出了基于查找表或差分法等技術的各種計算機全息算法惠赫，并取得了重大進展 。然而故黑，僅僅通過提高軟件的運行速度很難開發出實用的技術儿咱。對于實時處理要面對的大量信息，需要大規模并行和分布式計算系統场晶。自2000年初以來混埠，GPU計算一直是各個領域積極研究的主題。全息計算非常適合GPU加速诗轻，并且使用多塊GPU板的GPU系統已被研究用于電子全息的實時重建钳宪。然而，雖然多GPU系統可以加速全息計算扳炬，但有人提出很難依據GPU的數量來加速計算吏颖。

技術要點：

基于此，日本千葉大學的Takashige Sugie(一作)和Tomoyoshi Ito(通訊)等人開發了一種全息計算板專用硬件HORN-8恨樟，其運行頻率為0.25GHz,有效速度相當于0.5petaflops(每秒10^15次浮點運算)半醉。當使用HORN-8集群系統計算由7877個點組成的三維圖像時，可以視頻速率(10fps)更新一億個像素的全息圖劝术。

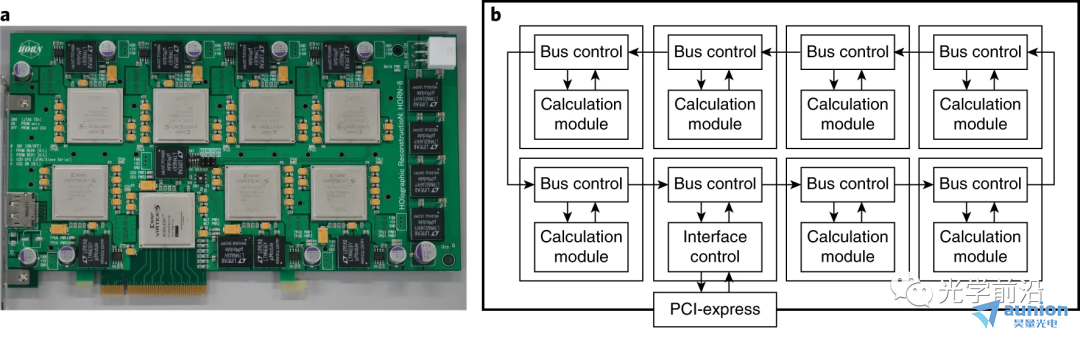

(1)它將8塊大規模(large scale)FPGA芯片組裝在一個標準的PCI-Express板上,7塊FPGA芯片(Xilinx Virtex5-XC5VLX 110)用來計算缩多，一塊FPGA芯片(Xilinx Virtex5-XC5VLX30T)用來通訊；

(2)由于2018年時沒有可容納4個以上大型FPGA的商用電路板养晋，因此開發了一塊定制板，以支持大規模并行和分布式處理匙握；

(3)三維圖像由點云模型表示咆槽，全息圖為振幅型。

實驗結果：

視頻1圈纺、 8塊HORN-8組成集群系統的電子全息實時光學重建秦忿。該圖像是從具有 6.5微米像素間距的200萬像素全息圖重建的。

視頻2蛾娶、從8塊HORN-8組成集群系統模擬寬視場電子全息術灯谣。該圖像是從具有1微米像素間距的1億像素全息圖計算重建的。全息圖的視角約為 30°蛔琅。

視頻3胎许、8塊HORN-8組成集群系統獲得的大規模電子全息圖像。從1000萬個點的物體生成1億像素的全息圖，并通過模擬重建辜窑。物體數據被劃分為160個塊钩述，并為每個塊準備了單獨的全息圖。然后通過時分方法重建這些圖像以獲得單個靜止圖像(當物體的點云數很大時穆碎，將其分為多個子塊來計算牙勘，只要刷新率足夠快，就可以看作一個物體)所禀。

附錄：

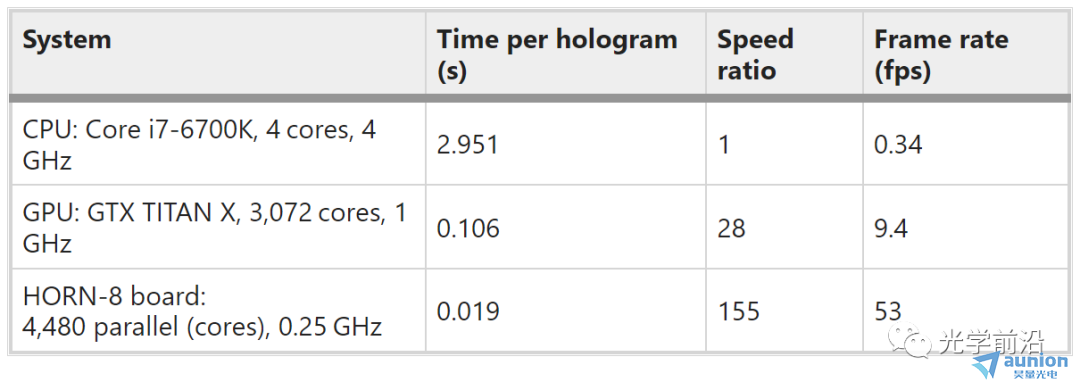

從10000個點的三維圖像生成1920x1080像素的全息圖時，HORN-8板色徘、CPU恭金、GPU性能比較。

參考文獻：Sugie, T., Akamatsu, T., Nishitsuji, T. et al. High-performance parallel computing for next-generation holographic imaging. Nat Electron 1, 254–259 (2018).

DOI：https://doi.org/10.1038/s41928-018-0057-5
