厘米尺度和微米分辨率的生物動力學視頻幀率成像

技術背景：

鑒于生命系統的動態和復雜特性，幾乎不可能憑借極小的局部區域的特征來預測系統性行為台猴。要研究系統的生物學特性朽合，例如跨皮質區域的神經網絡活動、白細胞運輸動態或腫瘤轉移饱狂，需要一臺至少具有毫米級視場和亞細胞分辨率的顯微鏡以視頻幀率來記錄動態的生物活動曹步。這需要具有高空間帶寬積(分辨率X視場）的光學系統和具有高數據吞吐量(像素?cái)?shù)X幀率)的采集系統。最近發明的Mesolens顯微鏡休讳，已經展示出大視場下高分辨率成像能力讲婚。在共聚焦掃描模式下，Mesolens 可以從毫米級樣本中收集大量信息俊柔，并已用于對整個固定的 12.5 天大的完整小鼠胚胎進行成像筹麸。

光學系統與尺度相關(scale-dependent)的幾何像差從根本上限制了顯微鏡的 空間帶寬積，使得可實現的分辨率和視場是一對矛盾量雏婶。當前有兩種方法可以繞過這個難題：（1）圖像拼接物赶，大尺度的樣本通過逐個小區域掃描完成整體采集；(2) 傅里葉疊層成像留晚，使用大視場酵紫、低分辨率成像系統，通過采集大量不同照明條件下的大視場低分辨率圖像错维，在傅里葉域進行后處理獲得最終圖像憨闰。不幸的是，它們?cè)诟叻直媛氏碌男阅艽鷥r(jià)是犧牲了時間分辨率需五。例如鹉动，在傅立葉疊層顯微鏡中獲得十億像素圖像需要大約 3 分鐘。這些技術的數據吞吐量遠不足以支持單次宏邮、全視場信息采集泽示。此外缸血，在這兩種情況下，整個視場成像的全過程中樣本都需要保持靜止械筛，這在活體成像中是很難實現的捎泻，對清醒、活動的動物成像時更甚埋哟。當需要高速成像時笆豁，必須選擇感興趣的小區域。因此赤赊，它們不可能用于生物動力學的大尺度成像闯狱。對于高空間帶寬積天文學，已經提出了非平面成像表面的望遠鏡抛计，成功地減輕了設計和制造方面的挑戰哄孤。

當前不足：

對于系統生物學中非常需要的動態成像，Mesolens顯微鏡數據吞吐量有限吹截。例如瘦陈，在具有亞細胞分辨率的哺乳動物皮層全腦功能成像中，以視頻速率(>10 fps用于鈣成像)采集波俄，成像系統應具有 ~10 mm × 10 mm 視場晨逝，~1 μm 分辨率，相應的數據吞吐量應大于每秒 4 gigapixels懦铺。在19年本文發表前捉貌，這樣的系統還未出現。

非平面成像表面的望遠鏡設計是鼓舞人心的阀趴，但將這樣的策略從望遠鏡轉向顯微鏡并非易事昏翰。

文章創新點：

基于此，清華大學的Jingtao Fan(第一作者)和Qionghai Dai(通訊作者)提出了一種實時刘急、超大尺度棚菊、高分辨率成像的宏觀顯微鏡(macroscope)，它實現了厘米級尺度(10mmX12mm)和微米級分辨率(525nm時橫向分辨率0.92um)的生物動力學視頻速率(30fps)叔汁、十億像素(gigapixel)成像统求，數據吞吐量高達 5.1 gigapixels/秒。

（1）物鏡采取平面-曲面的成像策略据块，設計全新的顯微物鏡成像光路码邻，實現物鏡將物方大視場的平面與像方的凹形中間像面對應，從而極大的減小幾何像差(特別是場曲)另假。

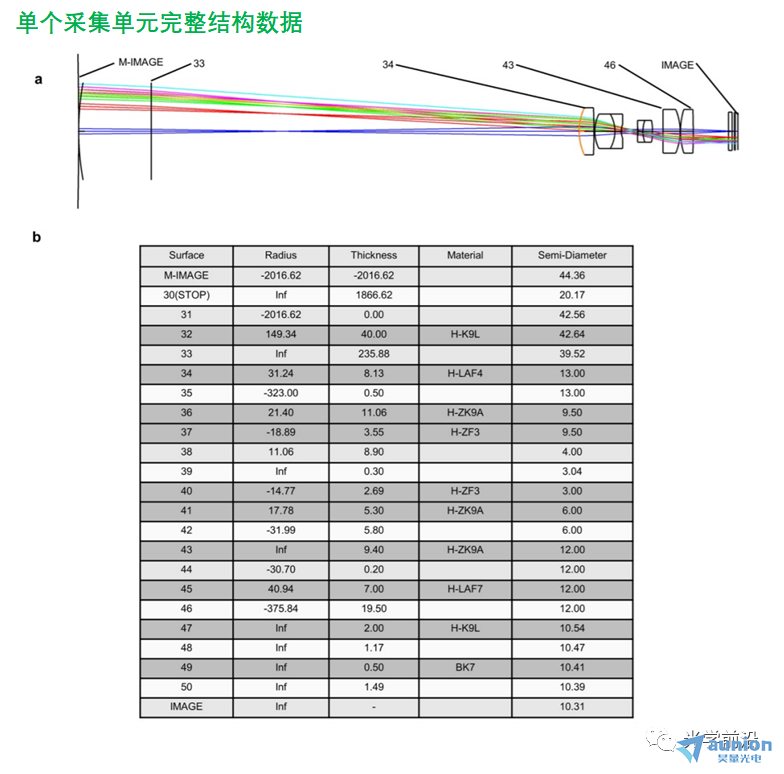

（2）采集單元鏡頭采取曲面-平面的成像策略像屋，受昆蟲復眼的啟發，凹形中間像面被分成35個小視場边篮，并被35個中繼鏡頭組(采集單元)重新成像到平面scmos上己莺，scmos水冷處理至10℃奏甫，保持低噪聲水平。

原理解析：

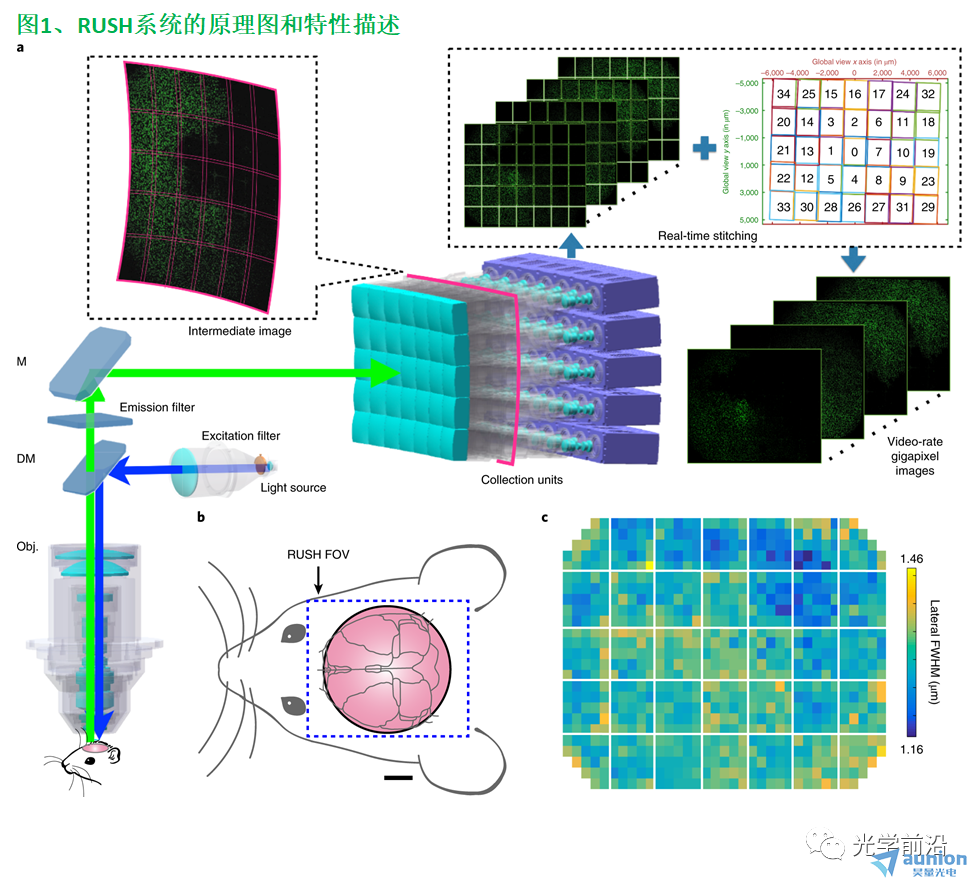

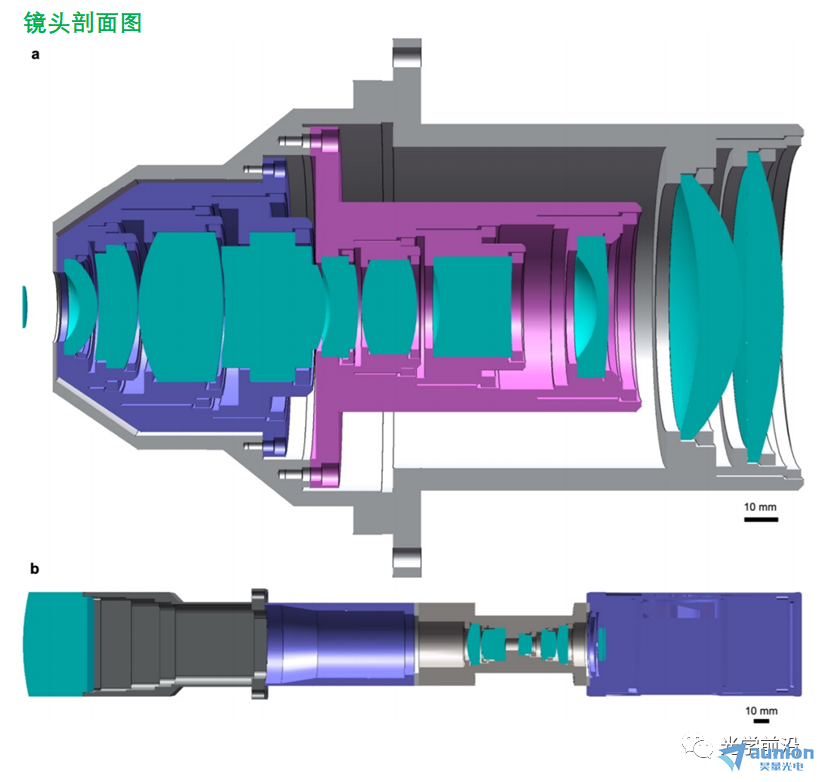

（1）降低幾何像差凌受，放大中間像面阵子。當視場和數值孔徑變大時，場曲和其它幾何像差會迅速增加胜蛉。獲得均勻分辨率的大的平面像需要極度復雜的光學設計挠进，實現起來很困難。采用曲面像面設計策略誊册，可以極大的減小如場曲這樣的幾何像差领突。如圖1a，設計一個14片的物鏡(直徑161mm解虱，長280mm攘须，0.35NA 漆撞，使用Zemax設計)殴泰，成半徑為1.9m的凹面中間像面以與場曲適配。如此大的半徑的曲面浮驳，便于下一步的子視場分割及并行采集悍汛。

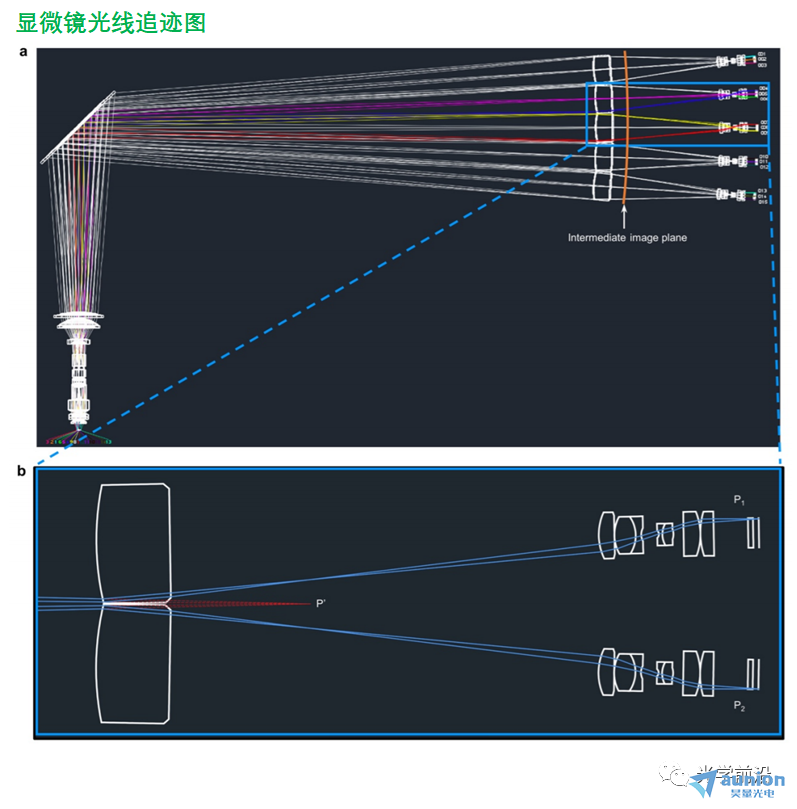

（2）子視場分割，并行采集至会。將凹面視場分成35個子視場离咐，用35個中繼鏡頭組并行采集，每個子視場的主光線垂直于中間像面奉件，相鄰子視場重疊率為3.6%宵蛀，如圖1a。

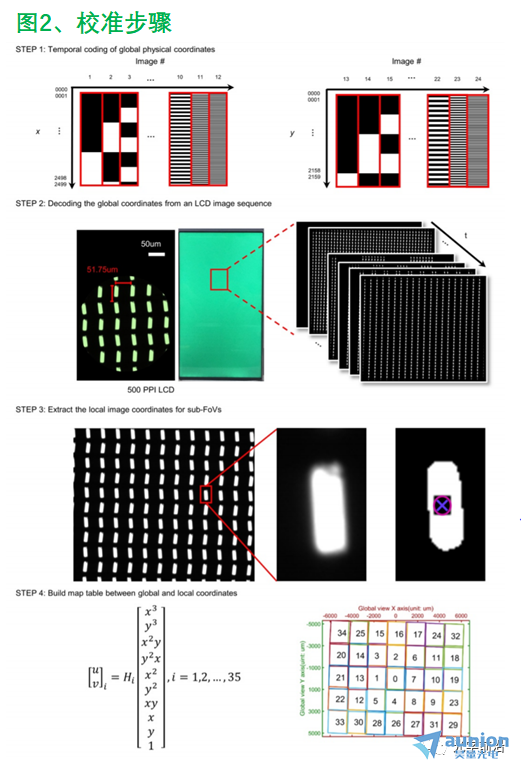

（3）校準和裝配县貌。采取快速計算在環(computation-in-loop)的校準策略术陶，獲得亞像素的校準精度，并提供用于組裝相機陣列所需要的反饋煤痕。如圖2梧宫，第一步：使用高密度的LCD模組(500PPI)上不同單元的時分編碼來設置全局物理坐標，具體來說摆碉，12-bit時間編碼分別用于x和y坐標塘匣；第二步：每一個子視場相機采集LCD上一個特定小區域的圖像序列，因此每個LCD單元上相應的全局位置可以通過時間模式編碼巷帝；第三步：對每個子視場圖像里的LCD單元忌卤，使用面積中心(centre-of-area)方法(包含二值化和權重平均)進一步提取精確的局部圖像坐標；第四步：獲得所有子視場的局部和全局坐標后楞泼，建立一組單應矩陣(homographic matrices){Hi}用于無縫連續拼接驰徊。

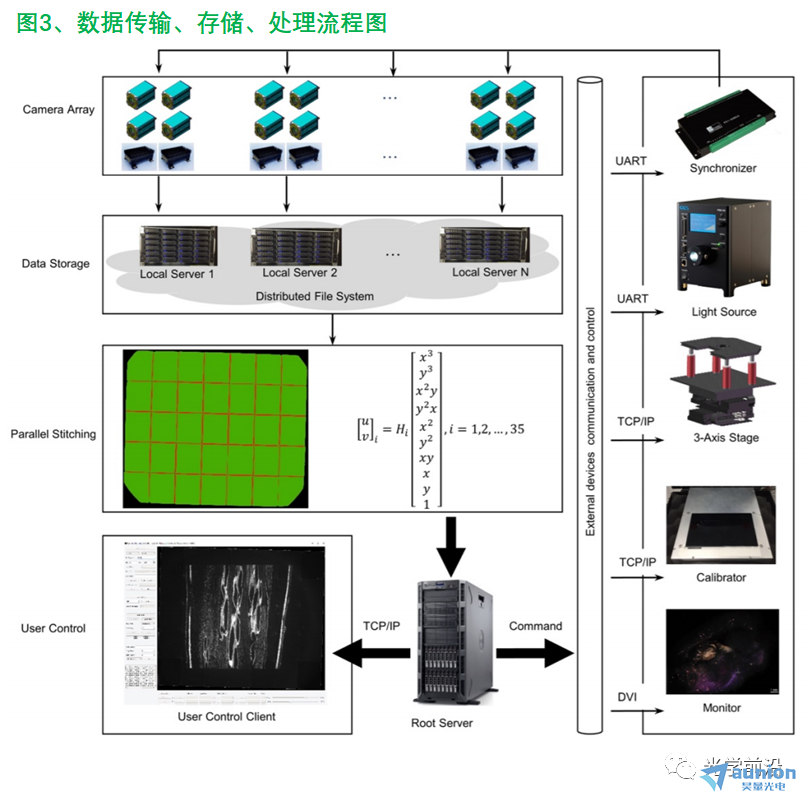

（4）采集历谍，存儲和無縫拼接。設計一個九節點的計算機集群來適應傳輸辣垒、存儲和處理所需的巨大帶寬(見圖3)望侈。通過這種設置，35 張圖像（每張 5.5 百萬像素）被同步連續捕獲勋桶，最大幀率高達 30fps脱衙。捕獲的數據通過雙攝像頭鏈接傳輸?shù)?a style="color: blue" href="http://www.wjjzl.com/product_foxpro_10.html" target="_blank">光纜。在35線雙工光網絡(35-cable duplexing optical networks)中例驹，圖像傳輸帶寬達到每秒5.1 千兆像素捐韩，實現了一個帶有 324 個硬盤（每個 4TB）的分布式文件系統。該分布式文件系統用于調度本地?cái)?shù)據寫入請求到每個節點鹃锈，并使用元數據集群機制提供跨節點數據交換能力荤胁，促進了高度并行且粒度(granularity)可調的分布式拼接算法。因此屎债，可以根據感興趣的區域?qū)崿F(xiàn)自適應分辨率調整的實時在線拼接仅政，并且可以以高達 1.1 fps 的速度對整個十億像素視頻進行拼接和離線存儲。

視頻1：清醒小鼠血管和鈣信號的成像

視頻2：小鼠神經活動的鈣成像

附錄：

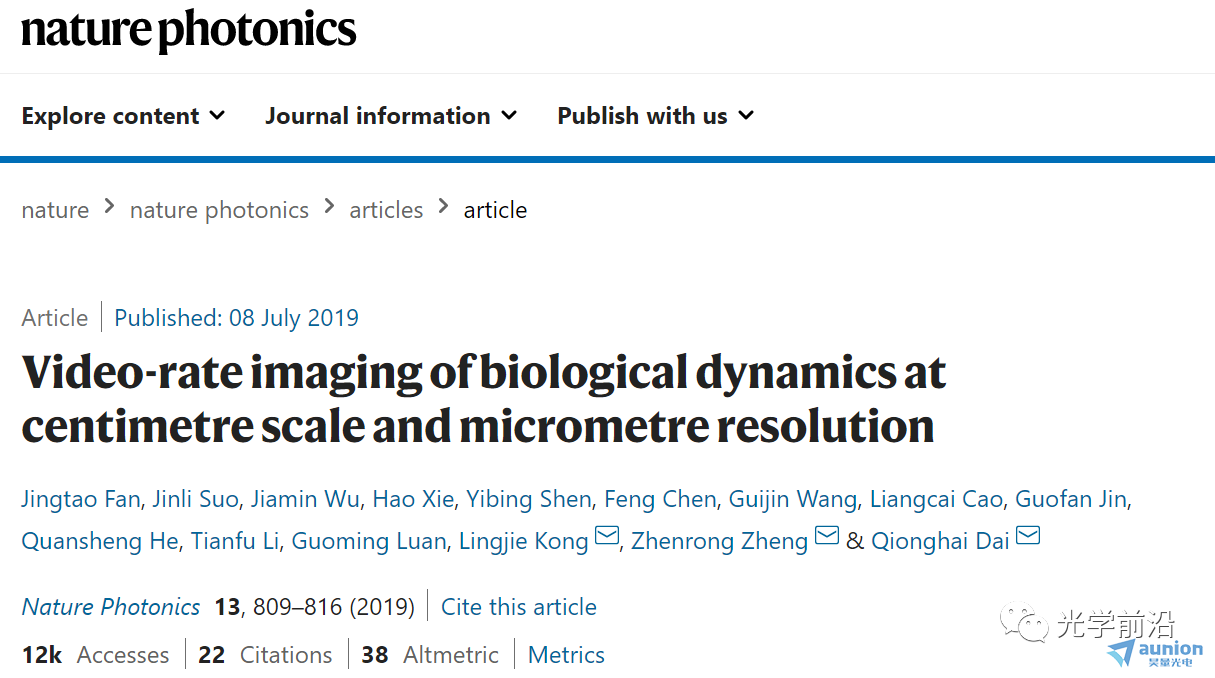

參考文獻：Fan, J., Suo, J., Wu, J. et al. Video-rate imaging of biological dynamics at centimetre scale and micrometre resolution. Nat. Photonics 13, 809–816 (2019).

DOI：https://doi.org/10.1038/s41566-019-0474-7
