博覽：2021 Nat Biomed Eng 人腦大規模并行功能光聲斷層成像
技術背景：
自 1990 年問世以來，血氧水平依賴(blood-oxygen-level-dependent, BOLD)成像(功能性磁共振成像 (fMRI) 的主要形式)一直是非侵入性腦功能成像的支柱杭棵。7T MRI系統可以實現亞毫米/亞秒的時空分辨率婚惫，但重量超過 20噸，成本超過6百萬美元魂爪。此外先舷，MRI不適用于具有鐵磁植入物或幽閉恐懼癥的患者，并且由于操作噪音大而難以忍受滓侍。核醫學神經成像方法(PET和SPECT)可以對神經代謝進行成像密浑，但它們通常具有較差的時間分辨率，并且受到使用放射性同位素的限制粗井。腦電圖尔破、腦磁圖和功能性近紅外光譜可以提供較高的時間分辨率街图，但空間分辨率較差且缺乏解剖(anatomical )信息。盡管已經通過囟門(fontanelles)在人類新生兒大腦中證明了功能性超聲成像懒构，但它僅限于相對較小的冠狀視場(FOV)餐济，并且由于多普勒效應的角度依賴性，其對平行于探頭表面的血流不敏感胆剧。
光聲斷層成像(photoacoustic computed tomography, PACT)通過檢測源自內源性血紅蛋白 (haemoglobin,Hb) 通過脈沖光吸收受熱膨脹產生的超聲波無創地重建血管系統絮姆，因此可以基于神經血管耦合對神經活動進行成像。與 BOLD fMRI相比秩霍，PACT對脫氧血紅蛋白 (deoxyhaemoglobin,HbR) 和含氧血紅蛋白 (oxyhaemoglobin,HbO2 ) 均直接敏感篙悯。在過去的二十年中，PACT已在血管學(angiology)铃绒、腫瘤學(oncology)鸽照、胃腸病學 (gastroenterology)、心臟病學(cardiology)和神經病學(neurology)領域得到應用颠悬。
當前不足：
當前人腦的PACT尚未實現“牵現有的全景二維PACT 系統無法區分來自大腦和上覆組織的信號。此外赔癌，三維（3D）系統要么太慢而無法克服運動偽影并捕獲快速的功能信號诞外，要么不夠靈敏，無法檢測到細微的血液動力學變化灾票。
文章創新點：
基于此峡谊，美國加州理工學院的Shuai Na(第1作者)和Lihong V. Wang(通訊作者)等人提出了一個由 1,024 (1K) 個并行超聲換能器陣元(element)組成的體內 3D 功能性人腦 PACT 系統，稱為 1K3D-fPACT刊苍。通過復制運動功能和語言的標志性 fMRI 任務靖苇，對接受偏側顱骨切除術的患者進行功能成像。記錄的功能激活針對 7T fMRI結果進行驗證班缰，并通過重復測量進行自我驗證贤壁。通過對一名植入金屬的患者進行成像，展示了 1K3D-fPACT在MRI耐受性不佳的人群中的使用埠忘∑⒉穑總的來說，在其起步階段莹妒，所提出的技術展示了與當前用于人腦血管系統和功能成像的黃金標準相當?shù)慕Y(jié)果名船。
原理解析：

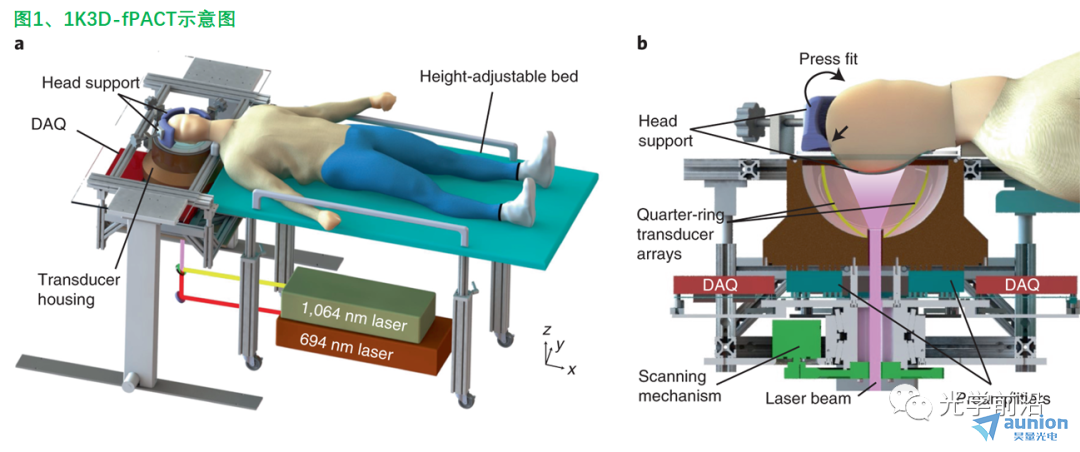

（1）整體構成。如圖1a旨怠、b 所示渠驼，1K3D-fPACT 由五個主要部分組成:一個雙波長（1,064 nm 和 694 nm）激光模塊，用于激發具有HbO2 和 HbR 對比的 PA(photoacoustic) 波鉴腻；四個含256個陣元的四分之一環超聲換能器陣列均勻分布在半球碗上迷扇，全景記錄PA信號百揭；一對一映射信號放大和數據采集 (DAQ) 系統，用于放大和數字化 PA 信號蜓席；提供方位角采樣的掃描機制器一；頭部支撐和高度可調的床以符合人體工程學原理的方式穩定頭部。

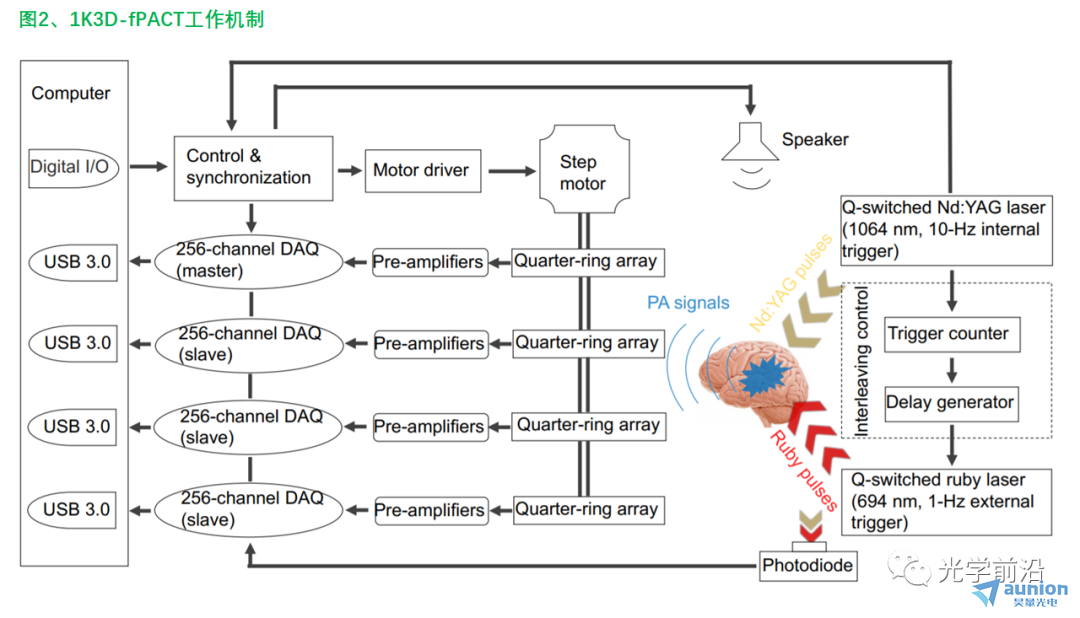

（2）1K3D-fPACT工作機制厨内。如圖2所示祈秕，一個調Q Nd:YAG 激光器（Quanta-Ray PRO-350-10，Newport Spectra-Physics, Ltd.）和一個調Q紅寶石激光器（QSR9雏胃，Innolas UK, Ltd.）分別在 1064 nm 和 694 nm交錯激發脈沖请毛。激光束被部分反射到光電二極管(DET36A，Thorlabs瞭亮，Inc.)以對脈沖能量波動進行采樣方仿。生成的 PA 信號由四個含256個陣元的四分之一環超聲換能器陣列（由 Imasonic, Inc. 設計和定制）記錄，并由 1024 個定制的一對一映射前置放大器放大街州，增益為51dB兼丰。四個12位256通道可編程DAQ(LEGION ADC256玻孟，PhotoSound Technologies, Inc.)唆缴，設置成20-MHz 采樣率、6-dB 增益和 7.5-MHz 模擬抗混疊(anti-aliasing)截止頻率黍翎，數字化放大PA信號并通過四個 USB 3.0 端口將它們傳輸?shù)接?jì)算機面徽。該系統由內部開發的軟件控制，該軟件使用 Python 3.7.0匣掸、LabVIEW 2018（National Instruments, Corp.）和 MATLAB 2018b（MathWorks, Inc.）進行編程趟紊。通過數字 I/O 將掃描參數和刺激范式(stimulation paradigms)發送到控制和同步模塊來設置掃描機制。

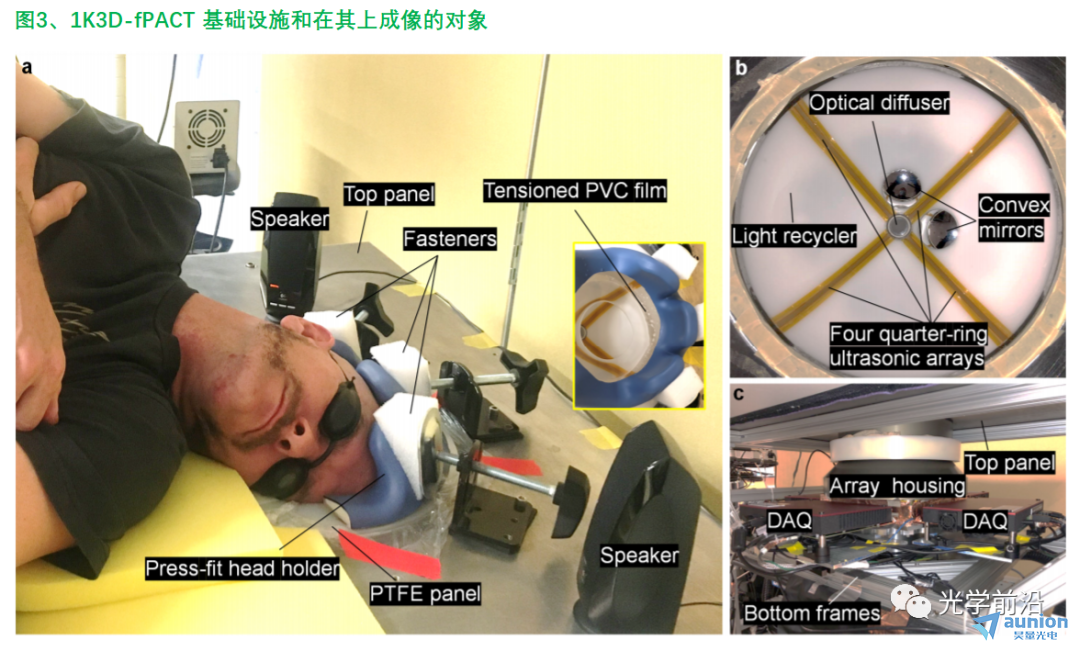

（3）1K3D-fPACT 基礎設施和在其上成像的對象碰酝。如圖3所示霎匈，a，壓合支架和張緊的 PVC 薄膜在六個自由度內支撐和約束頭部送爸，非常大限度地減少運動偽影并提供持久的舒適度铛嘱。b，半球碗換能器陣列由四個含256陣元的四分之一環陣列組成袭厂。光回收器(light recycler)表面上的凸面鏡用于幫助將拍攝對象的頭部對準視場中心墨吓，以獲得z大的照明效率。c, 前端電子設備和 DAQ 位于頂部面板下方纹磺。換能器帖烘、前置放大器和 DAQ 通過插入式接口相互連接，以避免電纜引起的電噪聲橄杨。底部框架下的掃描電機和光學組件（反射鏡秘症、光束采樣器和光電二極管）未顯示照卦。
視頻1：參與者 1 在執行手指敲擊任務時被1K3D-fPACT成像
視頻2：參與者1在7T MRI和1K3D-fPACT上獲得的血管造影結構和功能圖的比較
視頻3：參與者3在7T MRI和1K3D-fPACT上獲得的血管造影結構和功能圖的比較

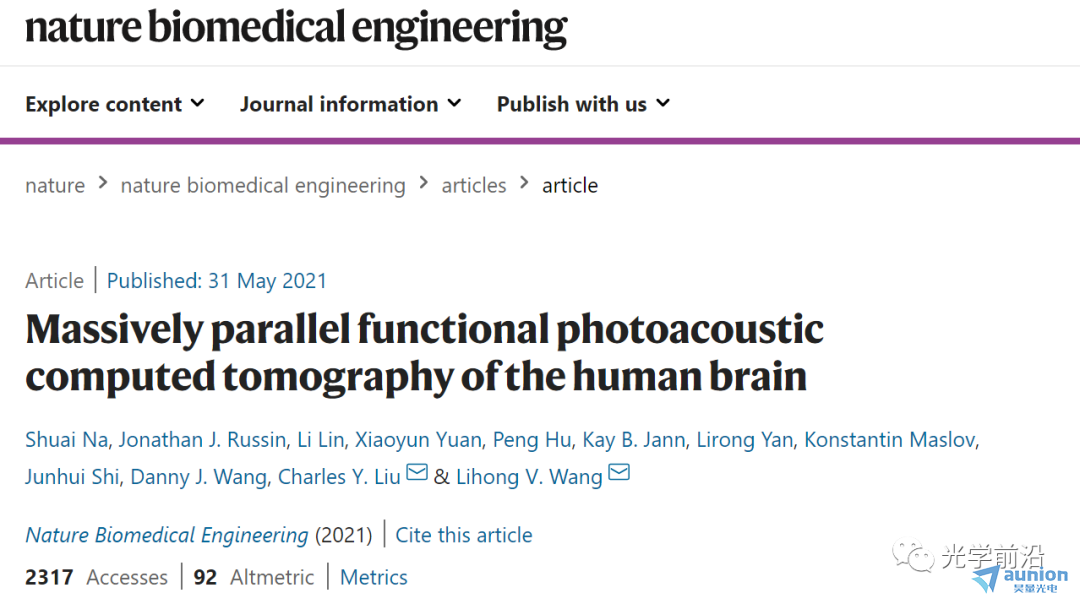

參考文獻：Na, S., Russin, J.J., Lin, L. et al. Massively parallel functional photoacoustic computed tomography of the human brain. Nat Biomed Eng (2021).
DOI：https://doi.org/10.1038/s41551-021-00735-8
