模態空間系列（二）趣味解讀模態空間--你能解釋時域骇径、頻域和模態空間之間的差別嗎？

正文

模態空間系列（一）趣味解讀模態空間--你能為我解釋模態分析嗎?

在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權擒贸，Peter Avitabile教授擁有文章全部權利臀晃，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯介劫，請保留本段的描述信息徽惋。

你能解釋時域、頻域和模態空間之間的差別嗎座韵？我老聽說它寂曹，但不確定差別是什么回右？

要解釋的很多隆圆，但我們從簡單入手。

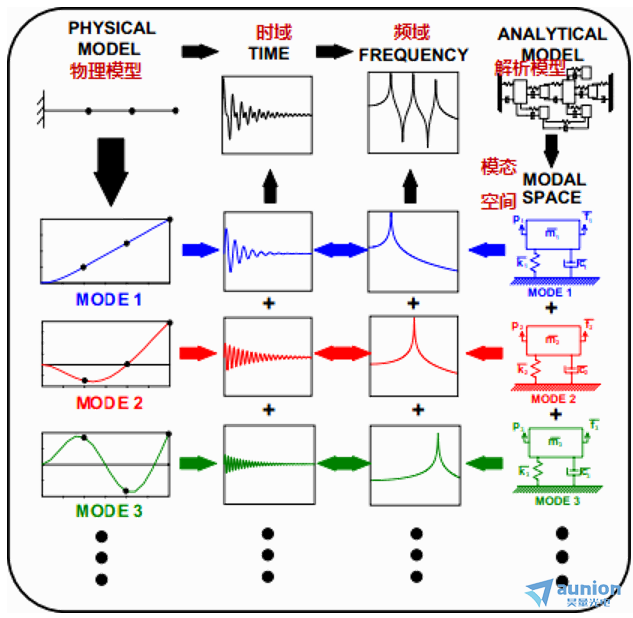

這個問題經常有人問翔烁。關于這個問題渺氧，有很多不同的方面，所以我們先從簡單解釋入手蹬屹，不運用過多的數學知識侣背，而是用一個簡單的示意圖來解釋這一切白华。我們利用這幅圖來討論時域、頻域贩耐、模態空間和物理空間的所有這些不同的方方面面弧腥。圖中現在要討論的很多，所以我們化整為零 — 每次討論一個方面 — 后面進而化零為整管搪。你或許還記得我們先前的討論，那時你問過我模態分析是怎么回事（“你能為我解釋模態分析嗎铡买？”）更鲁，它有助于理解下面的討論。

首先奇钞，考慮一個懸臂梁澡为，并假定用一個脈沖在梁端部進行激勵。梁端部響應會含有系統所有階模態的響應（如黑色時域響應圖所示）景埃；注意到媒至，好像在幾個不同頻率上都有響應。對時域信號進行傅立葉變換谷徙，將梁端部的時域響應變換到頻域塘慕。這個過程伴隨有相當多的數學知識，但它一直是我們要進行的一個常見變換蒂胞。這個變換的時域信號的頻域表達式常稱為頻響函數或簡寫為FRF（如黑色頻域圖所示）图呢；注意到，這個圖上有多個峰骗随，它們對應于系統的固有頻率蛤织。

在進一步討論時域和頻域圖之前，讓我們先討論圖中左上部的物理模型鸿染。我們知道懸臂梁具有多個振動固有頻率指蚜。在每個固有頻率上，結構具有特定的變形形式涨椒，稱為模態振型摊鸡，如前所述[1]。對這個梁蚕冬，我們看到，第1階彎曲模態如藍色所示囤热，第二階彎曲模態如紅色所示猎提，第三階彎曲模態如綠色所示。當然旁蔼，還有其他更高階模態沒有顯示出來锨苏，而此處我們將只討論前三階模態疙教，但它很容易推廣到更高階模態。

不過伞租，也可以利用圖中右上部的解析集中質量模型或者有限元模型（黑色所示）來計算這個實物梁贞谓。此模型通常用方程組來求解，這里不同的點或自由度之間相互影響或者耦合葵诈，方程組用于對結構進行建模裸弦。這意味著，如果你在模型的一個自由度上拉驯击，其他自由度也會受影響烁兰，也會活動耐亏。這種耦合意味著徊都，為了確定系統如何反應，方程組更加復雜了广辰。當描述系統的方程數越來越大時暇矫，方程的復雜性愈甚。



我們通常用矩陣將所有的運動方程組織在一起择吊，以描述系統是如何反應的李根，如下所示：



其中[M]、[C]几睛、[K]分別為質量、阻尼和剛度矩陣所森，除此之外還有相應的加速度囱持、速度和位移以及施加于系統上的激振力。通常質量矩陣為對角陣焕济；阻尼矩陣和剛度矩陣為對稱陣纷妆，具有非對角元素，以表明描述系統的不同方程或自由度之間的耦合程度晴弃。矩陣的大小依賴于我們用以描述系統的方程數掩幢。從數學上講，我們求得所謂的特征解上鞠，并利用模態變換方程际邻，將這些耦合的方程組轉換為一組解耦的單自由度系統，在新坐標系統中芍阎，它由模態質量枯怖、模態阻尼和模態剛度等對角矩陣來描述，這個新坐標系統稱為模態空間能曾，表示如下：

因此我們可以看出度硝，利用模態變換方程肿轨，從物理空間到模態空間的變換是一個過程，籍此蕊程，我們把一個復雜的耦合物理方程組轉換為一組簡單的解耦的單自由度系統椒袍。并且，在圖中我們看到藻茂，這個解析模型可以分解為一組單自由度系統驹暑，其中描述第1階模態的單自由度如藍色所示，第2階模態如紅色所示辨赐，第3階模態如綠色所示优俘。模態空間允許我們方便地利用簡單的單自由度系統來描述系統。

現在我們回過頭來討論時域和頻域響應掀序，如黑色所示。我們知道不恭，可以根據每階模態的貢獻求得總響應叶雹。黑色所示的總響應是由各模型響應結果求和得到的，各模型如藍色第1階换吧，紅色第2階折晦，和綠色第3階模態所示。不論我是在時域還是在頻域來描述系統沾瓦，這都是對的满着。各域等價，只是呈現數據的角度不同而已贯莺。這與貨幣很相似 — 當我從一個guo家到另一個guo家時风喇，每個guo家的貨幣看起來都不一樣，但它其實是一回事乖篷。所以响驴，我們可以看出，時域總響應是由各部分時域響應所組成撕蔼，各部分時域響應由藍色1階豁鲤、紅色2階、和綠色3階模態的時域響應的貢獻而來鲸沮。我們也可以看出琳骡，總頻響是由各部分頻響所組成，各部分頻響由藍色1階讼溺、紅色2階楣号、和綠色3階模態的頻響貢獻而來。（此處只顯示了頻響函數的幅值部分；這個函數實際上是復數的炫狱，需要用頻響的幅值和相位或者實部和虛部?jī)刹糠謥?lái)正確表示）藻懒。

因?yàn)榭梢詫⒔馕瞿Ｐ头纸鉃橐唤M單自由度系統，所以我們能夠確定每個單自由度系統的頻響函數视译，如藍色1階、紅色2階酷含、和綠色3階模態所示鄙早。也能夠確定每個單自由度系統的時域響應，對于脈沖輸入引起的單自由度系統的響應椅亚，可通過閉式解求得或者對每個單自由度系統的頻響函數進行簡單的傅立葉逆變換得到限番。也能夠測量脈沖輸入引起的梁端部響應，并且對系統每階模態的響應進行濾波呀舔，這樣我們可以觀察系統每階模態的響應弥虐，如藍色1階、紅色2階别威、和綠色3階模態示躯舔。（當然驴剔，這里我對很多理論進行了簡化處理省古，以便我們能夠理解這些概念）。

至此我們已經將圖中各部分進行了單獨分析丧失，時域豺妓、頻域、模態空間和物理空間之間真的沒有區別布讹，我認為這點應該是相當明了的了琳拭。每個域僅僅是呈現或觀測數據的一種方便手段。但是有時描验，一個域比另一個域更容易看清事物白嘁。例如，時域總響應不能清楚地表明有多少階模態在對梁的響應有所貢獻膘流。然而頻域中的總頻響函數卻更清楚地表明激起了多少階模態以及各階模態的頻率絮缅。所以我們經常從一個域變換到另外一個域，只不過是因?yàn)閿?shù)據更易于解釋呼股。

盡管還有其他很多內容耕魄，但我希望這個簡圖及解釋有助于更好地理清頭緒。好好考慮一下吧彭谁，如果你有關于模態分析的其他任何問題，盡管問我好了。
