作為一種接觸式測量方式贞谓，光纖光柵傳感靈敏度高、抗電磁干擾葵诈、耐腐蝕裸弦、響應迅速、外形可變體積小作喘，廣泛應用于建筑材料結構關鍵
物理量的測量中理疙。而波長解調型儀器隨著電子學技術和處理器技術的發展，以及光纖布拉格光柵制作工藝的不斷提高泞坦，光纖光柵傳感器
的應用得到進一步發展〗严停現已應用到石油鉆探、化工工藝過程贰锁、冶金赃梧、電力輸變電、軌道交通等領域豌熄。
光纖光柵傳感技術的應用概況
正文：
光纖光柵傳感器除了具有普通光纖傳感器的優點外，還有一些優于普通光纖傳感器的地方锣险，主要的優點在于其采用波長調制型光纖傳感技術蹄皱，其傳感信號為波長編碼。該信號調制機制的優點在于：測量信號適應性更強囱持，不受光源功率夯接、光纖連接損耗、彎曲損耗的影響;避免一般干涉型傳感器中相位測量的不清晰和對固定參考點的需求纷妆，便于波長復用進行分布式測量;光纖光柵易于埋入材料中對其內部結構進行溫度和應變的高分辨率、大范圍測量晴弃，同時掩幢，光纖光柵也是光纖中靈巧結構器件的不二之選逊拍。隨著光纖布拉格光柵制作工藝的不斷提高，特別是其自動化生產平臺的建立际邻，能夠制作出高性能芯丧、低成本的FBG ( Fiber Bragg grating)。同時世曾，近幾年缨恒，隨著對波長解調研究的不斷深入，光纖光柵傳感器的應用研究得到進一步發展轮听。
1.1在結構健康監測中的應用

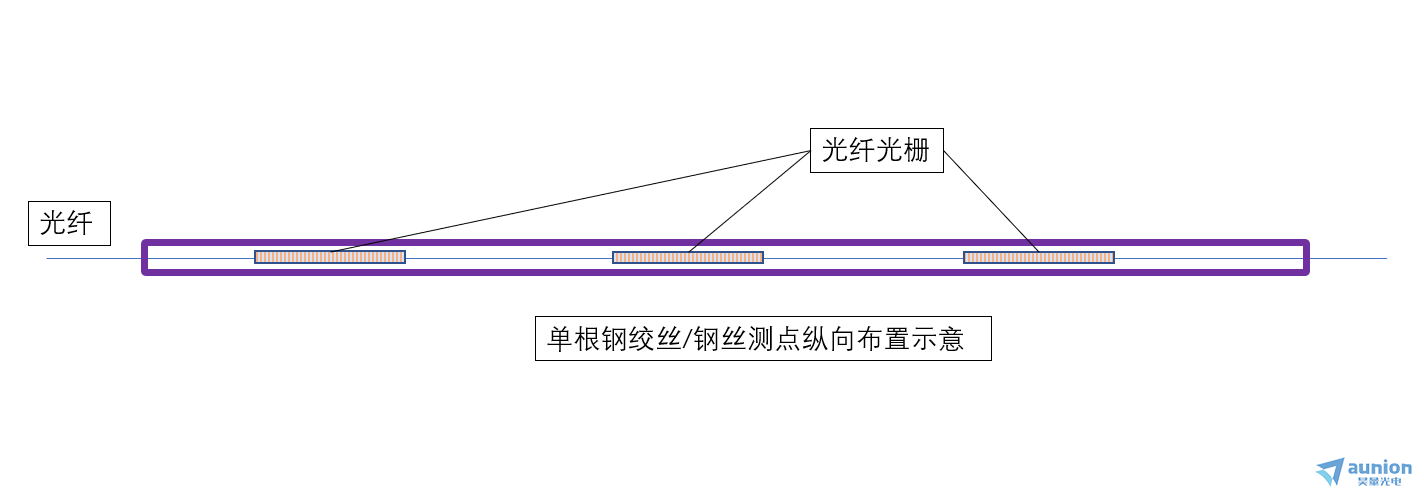

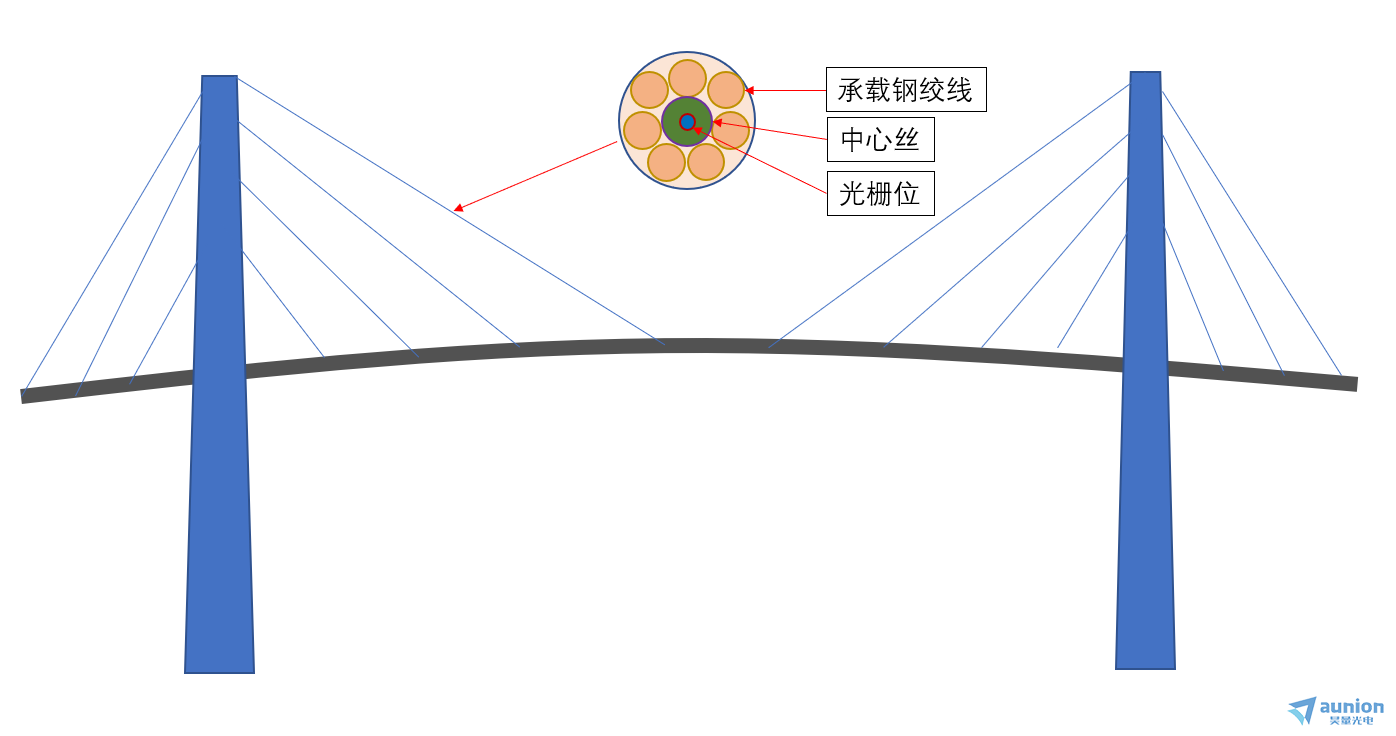

自從光纖光柵被制作出來之后骗露，光纖光柵傳感技術的研究發展十分迅速。其中血巍，土木工程中結構監測是結構健康監測的應用活躍的領域萧锉。美國和歐洲報道了實驗室和現場對混凝土中采用光纖傳感器的應用情況。目前國外對于光纖光柵傳感器的研究以美國海軍實驗室和NASA實驗室述寡、英國的Kent大學和Smart Fiber公司以及韓國的光子研究中心等為代表的研究機構地位柿隙，工程師將光纖光柵埋入混凝土中來檢測壓力的變化。加拿大卡的Beddington Trail大橋采用光纖光柵傳感器進行健康監測鲫凶，成為光纖光柵用于橋梁健康監測的首例禀崖，瑞士的Storck大橋的拉索上設置了光纖光柵傳感器和電阻應變計，得到了很好的實驗結果螟炫。美波附、德等將光纖光柵傳感技術用來監測建筑、橋梁的結構安全狀況不恭。在石油鉆探領域叶雹，美國Cidra和英國的Smart Fibers公司等用光纖光柵傳感器進行海洋石油平臺結構健康的檢測。
1.2在航空航天及船舶等大型運載工具中應力監測的應用
航空航天領域使用的傳感器數量龐大换吧，種類各異折晦，如對擾流板蒙板壓力、噴口溫度沾瓦、燃料的液位满着、固頻點振動、起落架狀態贯莺、機翼尾翼襟翼的加速度溫度风喇，所以傳感器的尺寸和重量在航空航天領域顯得尤為重要。光纖光柵傳感器僅就尺寸和重量來說缕探，極具優勢魂莫。因此，航空航天領域?qū)ζ溆葹榍嗖A爹耗，僅波音公司就注冊了多個光纖傳感器的技術耙考。為對飛機粘合接頭完好性進行評估谜喊，美國海軍研究實驗室將光纖光柵傳感器固定在飛機輕型天線反射器的不同位置來測量其縱向應變、彎曲和扭矩倦始。德國的戴姆勒奔馳研究中心斗遏、戴姆勒奔馳宇航空中客車和宇航研究院采用靜態分布埋入式光纖光柵應變和溫度傳感器進行了自適應機翼的研究。瑞典鞋邑、加拿大诵次、英國也采用光纖光柵傳感器分別對戰斗機的復合結構監測、噴氣渦輪發動機的監測以及飛機的自動檢測進行了相關研究枚碗。南航建立了飛機機翼盒段有限元模型逾一，分析了荷載和應變的關系，并采用波分復用形式構建了光纖布拉格光柵傳感網絡測量應變视译，同時設計了傳感器的排布方式嬉荆，研究了高精度光纖光柵傳感器對起落架的結構健康監測和根據典型航空結構形狀和材料屬性優化配置光纖布拉格光柵的布局。

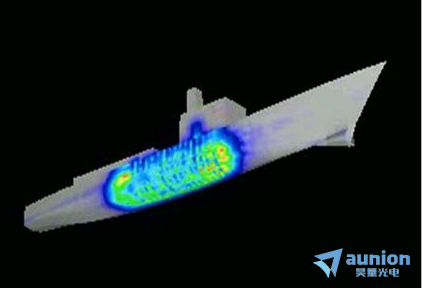

給船只安裝上光纖光柵傳感器是為了能夠?qū)Υw進行動態和靜態測量】岷現代船只中的探測系統光纖光柵傳感器的數量可以多達數萬個鄙早。光柵傳感可應用于船模型的濕甲板和海浪的沖擊力、彎曲力矩和動態荷載測試椅亚。多通道解調儀可以對個測點的結構應力進行長期監測限番、分析與記錄。針對海上高鹽高濕環境呀舔，設計適合船用封裝的光纖光柵傳感器弥虐，有助于此領域的發展。工程師設計了采用環形平面彈簧和平板復合結構的貼片式傳感器媚赖，其將復合結構的大應變轉化為光柵的小應變霜瘪，減小了被測物體與光柵間的禍合系數，配合波長調制惧磺，在船體測量中取得了較好的效果颖对。
1.3在電力生產和輸變電監測中的應用
在電力工業中，電力設備大多處在強電強磁和高溫高電壓環境中磨隘，而且很多電力設備經常需要安裝在偏遠地區缤底，一般的傳統傳感器無法滿足需求，光纖光柵傳感器的抗電磁干擾特性和適宜遠程監測的特點可以很好的滿足這種需求番捂，只需通過遠程網絡就能夠?qū)崟r(shí)監測電力設備的溫度變化和異常个唧。光纖光柵傳感器這種突出的優勢，有利于在變電站使用设预，同時采用分布式傳感徙歼，可以解決輸電過程中的監測問題。比如應對輸電線路結冰、風致?lián)u曳鲁沥、負荷超溫等呼股。
1.4石油化工中的應用
石油化工領業為易燃易爆的領域耕魄，傳統電子電學類物理傳感器并不適用于成品油的油氣罐画恰、油氣管道的監測。而光纖光柵耐腐蝕吸奴、抗電磁干擾允扇，非常適合應用在石油化工業中。其應用點除了溫度和壓力測量则奥，還有流量測量考润、井壓、振幅監測等读处。在鉆探領域糊治，高溫高氫環境可使用碳涂覆光纖光柵，這樣既可以避免氫致失效罚舱，又能夠在高溫環境中測得井內壓力井辜，避免井內壓力過高影響生產。
（聲明：本文部分圖表參考自CNKI或SIPE數據庫論文管闷，期刊卷及DOI編號都已在引用部分標出）
