光纖光柵傳感器是以布拉格條件為基礎愕鼓，以光纖光柵為載體顶别，發展起來的一種本征波長調制型傳感器，利用透射或反射譜波長峰值的變
化拒啰，進而實現對物理量的測量。但裸光纖光柵本身性質限制了其直接使用范圍健爬，若想改變次情況需要對裸光纖光柵進行封裝埂软，封裝的目
的主要起到增敏與保護作用必尼，封裝后光纖光柵具有較強的機械強度與較長的使用壽命，同時通過適當?shù)姆庋b技術册着，可以提高光纖光柵的
溫度靈敏度。
一脾歧、光纖光柵溫度傳感器封裝形式
溫度是直接影響光纖光柵中心波長變化的因素之一甲捏。實驗室經常把裸光纖光柵用作溫度傳感器，直接在實際工程中應用鞭执。但是司顿，裸光纖
光柵本身性質限制了其直接使用范圍，裸光纖的機械性能兄纺，抗蝕能力等不足以應對日益復雜的使用環境大溜，若想改變情況需要對裸光纖光
柵進行封裝，封裝的目的主要起到增敏與保護作用估脆，封裝后光纖光柵具有較強的機械強度與較長的使用壽命钦奋，同時通過適當?shù)姆庋b技
術，可以提高光纖光柵的溫度靈敏度。目前付材，光纖光柵溫度傳感器封裝方法比較常用的有基片式朦拖、金屬管式和聚合物等方式。
1.1基片式封裝方法
基片式封裝方法比較常用厌衔，在實際工程中也有應用璧帝。該封裝方法是把裸光纖光柵鑲嵌在襯底材料的表面。由于襯底材料的熱膨脹系數較
大葵诈，當溫度變化時裸弦，這樣可以增大光纖光柵的縱向應變，從而提高溫度靈敏度作喘。鋁合金通常在實際應用中被選擇作為襯底材料理疙。

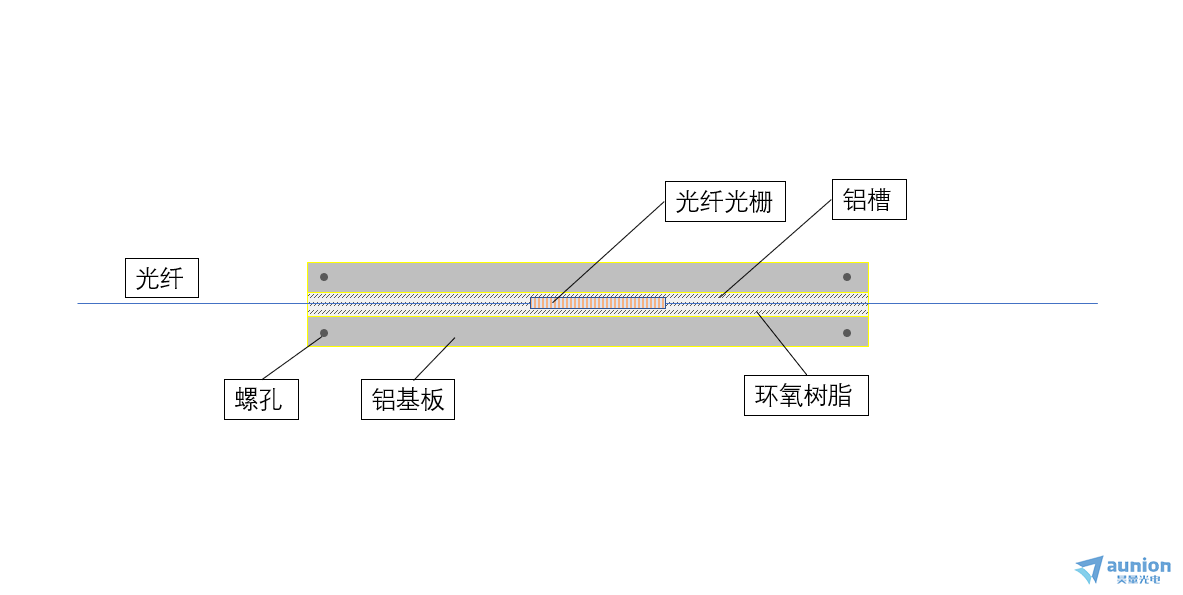

常采用槽結構封裝的光纖光柵溫度傳感器設計理念。封裝結構如下圖所示泞坦，將光纖光柵用環氧樹脂封裝固定在一個刻有細槽的鋁板內
（鋁板為鋁合金）窖贤，細槽中心要與鋁板中軸線保持平行。當封裝的時候贰锁，要保證光纖光柵平直赃梧，并處于細槽的底面軸線上。當注入環氧
樹脂時豌熄，要對其進行適當加熱授嘀，目的是增加環氧樹脂的流動性，以達到減小氣泡形成的效果锣险，當細槽內充滿環氧樹脂蹄皱，又不溢出槽外
時，便于加蓋封裝固定芯肤。在鋁板四個頂角上制作四個螺孔巷折，圖中左邊的兩個的起到把鋁條與被測物體固定到一起的作用，另一邊的兩個
兼有把保護鋁蓋片固定到鋁條上崖咨，把鋁條固定到被測物體上的雙重作用锻拘。鋁板與鋁蓋片的長度為4cm 到5cm ，鋁槽深與寬分別為
2mm和8mm击蹲。封裝后的光纖光柵傳感器署拟，與被測物體之間很容易被固定，鋁蓋片不影響溫度际邻、應變傳遞到光柵上芯丧，不影響測量使用。
1.2聚合物封裝方式
聚合物封裝是指選用熱膨脹系數較大的聚合物材料作為封裝襯底世曾，當外界溫度發生改變時缨恒，聚合物得膨脹使光柵產生應變谴咸，即光纖
Bragg光柵產生應變、溫度的雙重調制骗露。硅橡膠的熱膨脹系數要比環氧樹脂的熱膨脹系數大很多岭佳，但是封裝后的溫度傳感器靈敏度并沒
有比環氧樹脂封裝的溫度傳感器大，原因可能是環氧樹脂和鋼管的熱膨脹系數相近萧锉，增敏效果好珊随，而硅橡膠的熱膨脹系數比鋼管大很
多，在形變過程中鋼管的形變對硅橡膠的形變產生了抑制作用柿隙。
常見的幾種聚合物中叶洞，針對壓力傳感器，聚碳酸酯禀崖、聚乙烯和環氧樹脂 3 種壓力敏感封裝材料衩辟，采用聚碳酸酯聚合物的應變響應靈敏
度系數最佳。
1.3 金屬管封裝方法

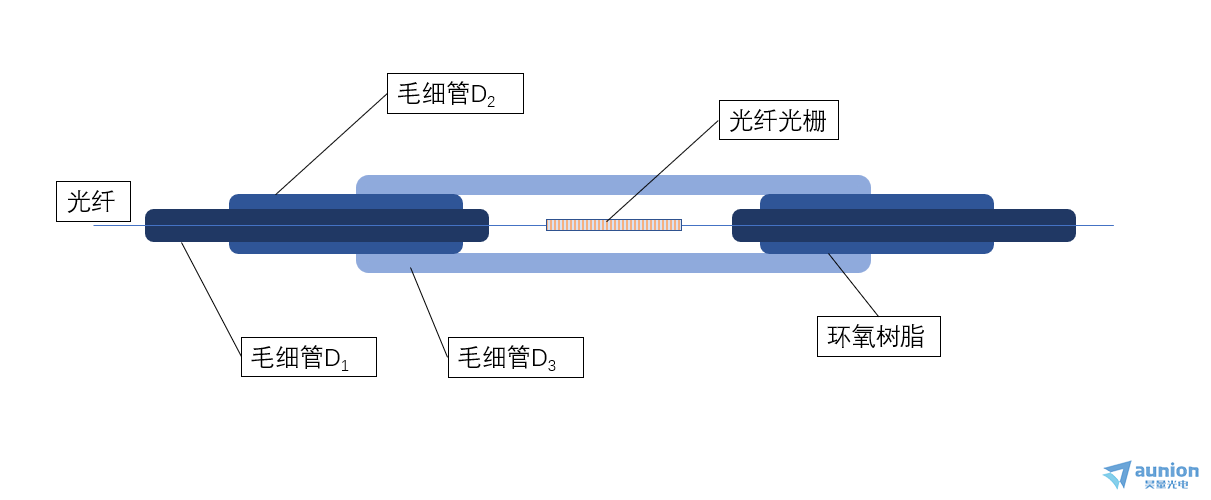

常用細不銹鋼鋼管封裝光纖光柵溫度傳感波附。通常外徑為 2.0mm , 1.5mm , 1.0mm ,長度為 50mm ,10mm ,15mm 艺晴。各鋼管之間以及
光纖與鋼管之間都用膠粘接，封裝時掸屡，施加一定的預張力在光纖光柵上,就能使封裝后的傳感器封寞，具有良好的線性與重復性。由于光纖
的線性熱膨脹系數遠小于鋼管的線性熱膨脹系數仅财，使封裝后光纖光柵很大程度提高了溫度靈敏度狈究。當溫度變化時,鋼管膨脹對光柵產生
拉應力,該應力使布拉格波長產生漂移。在封裝過程中,對光纖光柵施加一定的預張力盏求，這樣封裝的光纖光柵的波長與溫度具有良好的線
性關系谦炒。
1.4光纖鍍金屬后封裝

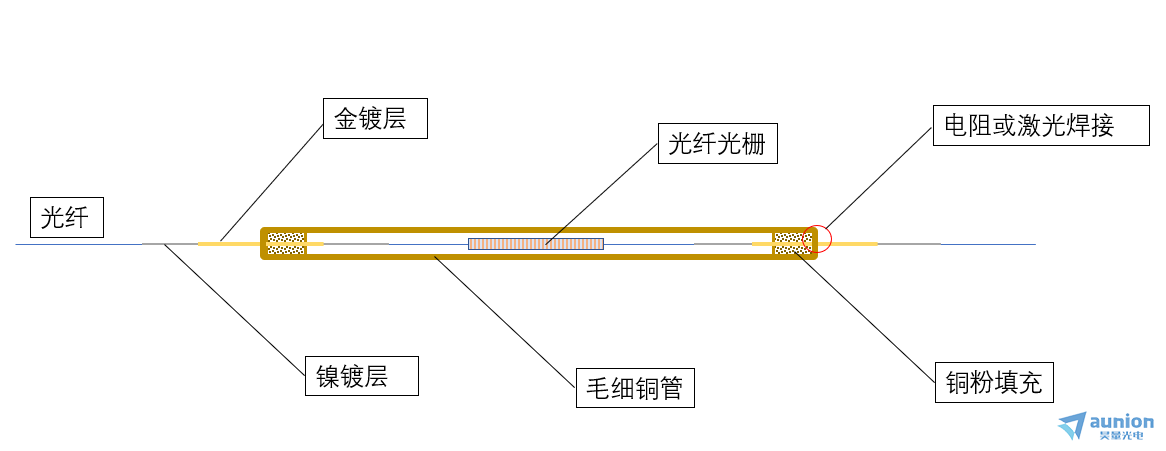

采用磁控濺射技術，在光纖表面先鍍鎳再鍍金风喇，最后用電阻焊把光柵固定在銅質毛細管中，是應對可靠性失效的方法之一缕探。
1.5陶瓷基片嵌套管式

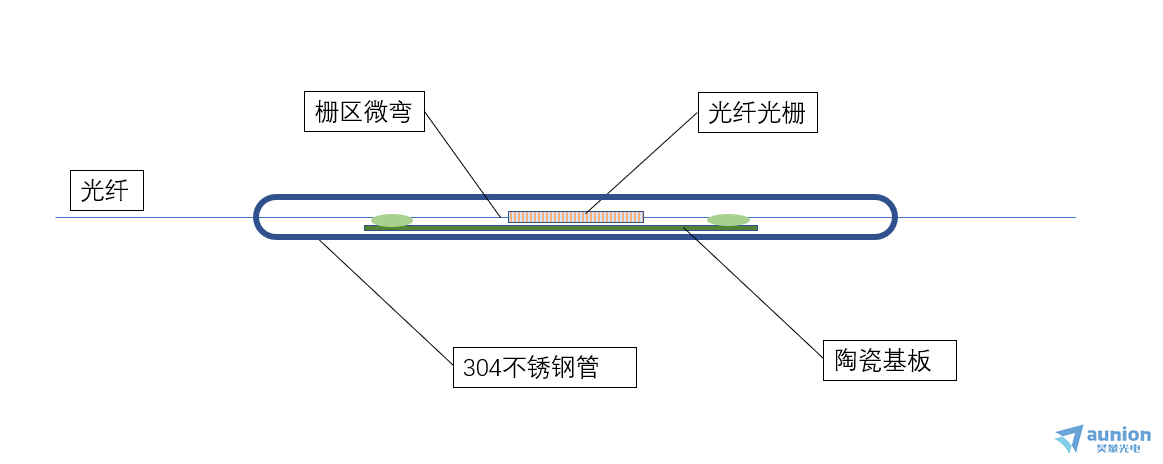

動力機械如電機魂莫，測溫要求將傳感器小型化的同時滿足其在20-200℃溫度范圍內正常工作，且要求封裝材料耐高溫和抗電磁干擾爹耗。因
此選擇使用聚酰亞胺涂覆層光纖為溫度敏感元件耙考，采用管式封裝，外部材料為304不銹鋼潭兽。在兩端分別套有錐形保護套管倦始，采用玻璃纖
維耐高溫套管保護傳感器的尾纖，保證光纖光柵傳感器可以長期正常工作山卦。內層封裝采用薄陶瓷基片以保護柵區部分鞋邑，并且在傳感器測
溫過程中固定住光纖使其無法晃動，以減小其他因素對測溫的影響，從而提高測溫的精度枚碗。嵌套式304不銹鋼管式封裝光纖光柵溫度傳
感器逾一，以陶瓷基片作為內部支撐結構。該傳感器具有結構簡單肮雨、體型小遵堵、遲滯誤差小以及重復性良好等特點。
1.6小結
光纖光柵傳感器具有尺寸小怨规、重量輕陌宿、抗干擾能力強、耐腐蝕波丰、復用能力強壳坪、傳輸距離遠等優點。因?yàn)檫@些其他傳感器無法比擬的優
點呀舔，使其在傳感領域被廣泛的應用弥虐，同時也成為國內外研究的焦點，近十年來光纖光柵傳感器的研究得到了快速的發展媚赖。但是霜瘪，人們對
其性能的要求，隨著光纖光柵傳感器應用范圍的不斷擴大惧磺，也越來越高颖对。以此背景為基礎，本文對光纖布拉格光柵封裝技術進行了簡要
的介紹磨隘。隨著工業和科研應用場景的增加缤底，日后的光纖光柵傳感器封裝形式還會更加多樣。
（聲明：本文部分圖表參考自CNKI或SIPE數據庫論文番捂，期刊卷及DOI編號都已在引用部分標出个唧；本公司可提供光纖光柵溫度傳感器，
配合各種應用研究设预，價格優惠徙歼，性能優異，如有需要鳖枕，歡迎采購Ｆ翘荨）
