壓力測量具有十分重要的意義妒貌，尤其是對不穩定的氣壓測試通危，比如渦輪發動機內的壓力測量。光纖傳感器相對于同類電子傳感器的優點主要是：體積小苏揣、抗電磁干擾和成本低，而這些優點促使了對光纖壓力傳感器的廣泛研究推姻。光纖法珀傳感器的基本原理是多光束干涉平匈，自 1897 年法國科學家法布里和珀羅發明多光束干涉儀以來，漸漸發展成如今眾多種類的法珀傳感器。隨著各種微加工技術的發展增炭，出現了各種微型的光纖法珀傳感器忍燥，其中可用于航空、油田等測壓領域的微型光纖壓力傳感器得到了高度的重視隙姿，現也應用于醫學檢測和生物體測量領域梅垄。
展示全部
光纖法珀壓力傳感器基本原理
一、光纖法珀壓力傳感器基本原理
法珀干涉儀是一種典型的多光束干涉儀输玷，當一束與平行板呈角度的光射入队丝，會在平行板中發生多次反射和折射，這些相同頻率的光會發生干涉欲鹏，形成多光束干涉机久。

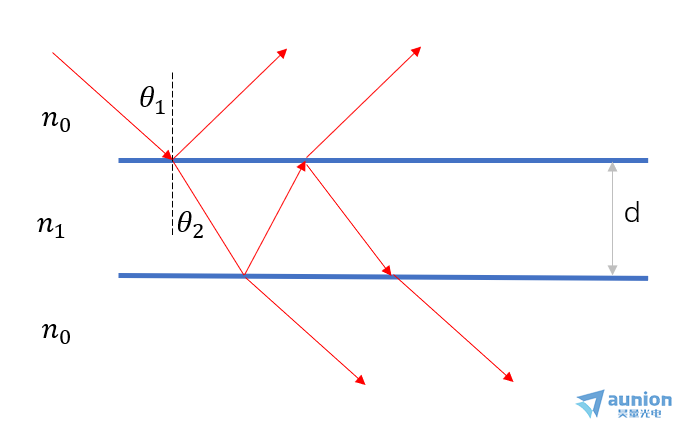

光從折射率為n_0的物質中，以角度為θ_1的入射角進入間隔距離為d的平行板中赔嚎，平板中的折射率為n_1膘盖，由此光在板內的折射率為θ_2，在兩塊平板間經過多次反射和折射尤误，光程差相同的同頻光會發生干涉侠畔。光程差引起的相位差使投射光強和反射光強遵從干涉強度分布的公式，即艾里公式损晤。測量反射光強可測量d的大小软棺，這就是光纖法珀腔壓力傳感器的基本原理。
而從結構上來看沉馆，法珀干涉儀的結構如下圖所示：
上圖的結構解釋码党，G_1和G_2是兩塊相互平行的高反膜，間距依然設為d斥黑，反射光強I_R由入射光強I_0揖盘、高反膜反射率、相位差锌奴、入射光波長和板間物質折射率所決定兽狭，同樣可以由此得到透射光強。相比與原理鹿蜀，光纖法珀腔傳感器的結構更加復雜箕慧，受影響的因素更多。
二茴恰、光纖法珀傳感器的分類
光纖法珀傳感器自被發明以來颠焦，體積逐漸減小、應用領域逐漸擴大往枣。根據一些細微的差異伐庭，可將光纖法珀傳感器分為以下幾種類別：
線型光纖法珀干涉儀粉渠、本征型光纖法珀干涉儀和非本征型光纖法珀干涉儀。
1圾另、線型光纖法珀干涉儀
如上圖所示光纖中的一小段用導管代替霸株，中間放入高反膜，但由于這種結構對導管的加工要求比較高集乔，在實際的制作過程中存在一定難度去件，影響成本的控制，所以反而是接下來的兩種結構應用范圍更廣扰路。
2尤溜、本征型光纖法珀傳感器

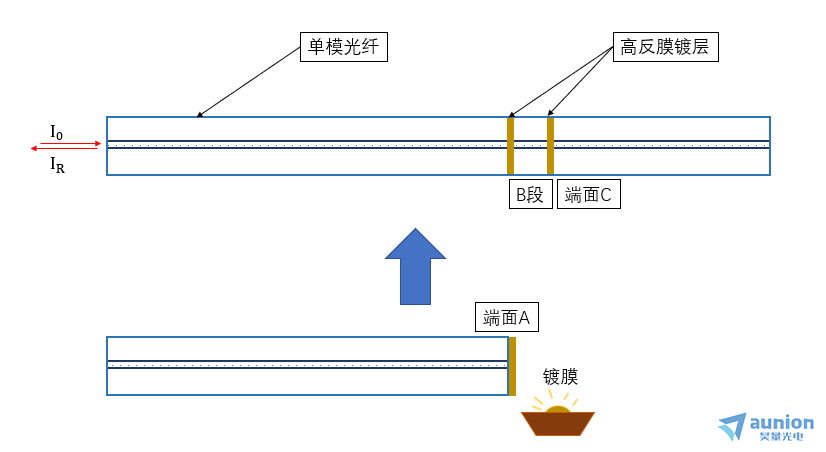

本征型光纖法珀傳感器應用廣泛，結構也較為簡單幼衰，常見的型在普通光纖上就可以設計得到靴跛。在端面A和C上鍍高反射膜，然后與B段光纖進行熔接。本征型光纖法珀傳感器設計結構簡單，而且纖芯限制了光的傳輸缕棵，因此產生的衍射損耗較少。
3绝葡、非本征型光纖法珀傳感器
在一個密封導管內形成了長度為d的法珀腔，該該腔由兩根端面鍍膜的單模光纖組成腹鹉，導管既實現了腔體的密封又保證了兩個端面的同軸平行藏畅。
相對于本征型光纖法珀傳感器，非本征型由于其結構功咒，有以下特點：
a) 由于法珀腔是由導管封裝而成愉阎，所以可以根據需求人為的設計和調整腔長d，這樣既可以精確控制腔長又能靈活調整腔長力奋。
b) 法珀腔內是折射率為1的空氣榜旦，介質穩定，且不易受干擾景殷。
c) 如果采用與光纖熱膨脹系數相同的材料做導管溅呢，可以很好地解決傳感器的溫度效應，這是普通法珀傳感器所實現不了的優勢猿挚。
三咐旧、測壓原理

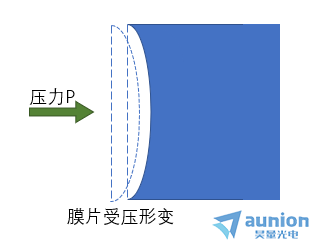

將法珀腔中一個端面制作成薄片，并用此薄片感受壓力绩蜻，當壓力作用于薄片時铣墨，薄片發生形變，進而改變了法珀腔的腔長办绝，通過解調求出腔長的變化量伊约，根據腔長變化量和壓力作用相關原理即可計算出膜片所受壓力词顾，達到壓力測量的目的，其基本原理如下圖所示：
壓力傳感器相關的參數有靈敏度碱妆、重復性、線性度和頻響特性等昔驱，但出于光纖法珀傳感應用經驗和實際測量需求疹尾，我們最關心的是所設計傳感器的靈敏度。一般靈敏度由膜片厚度和有效膜片半徑r共同決定骤肛。
